福特货运816EE3900底盘结构三维数模

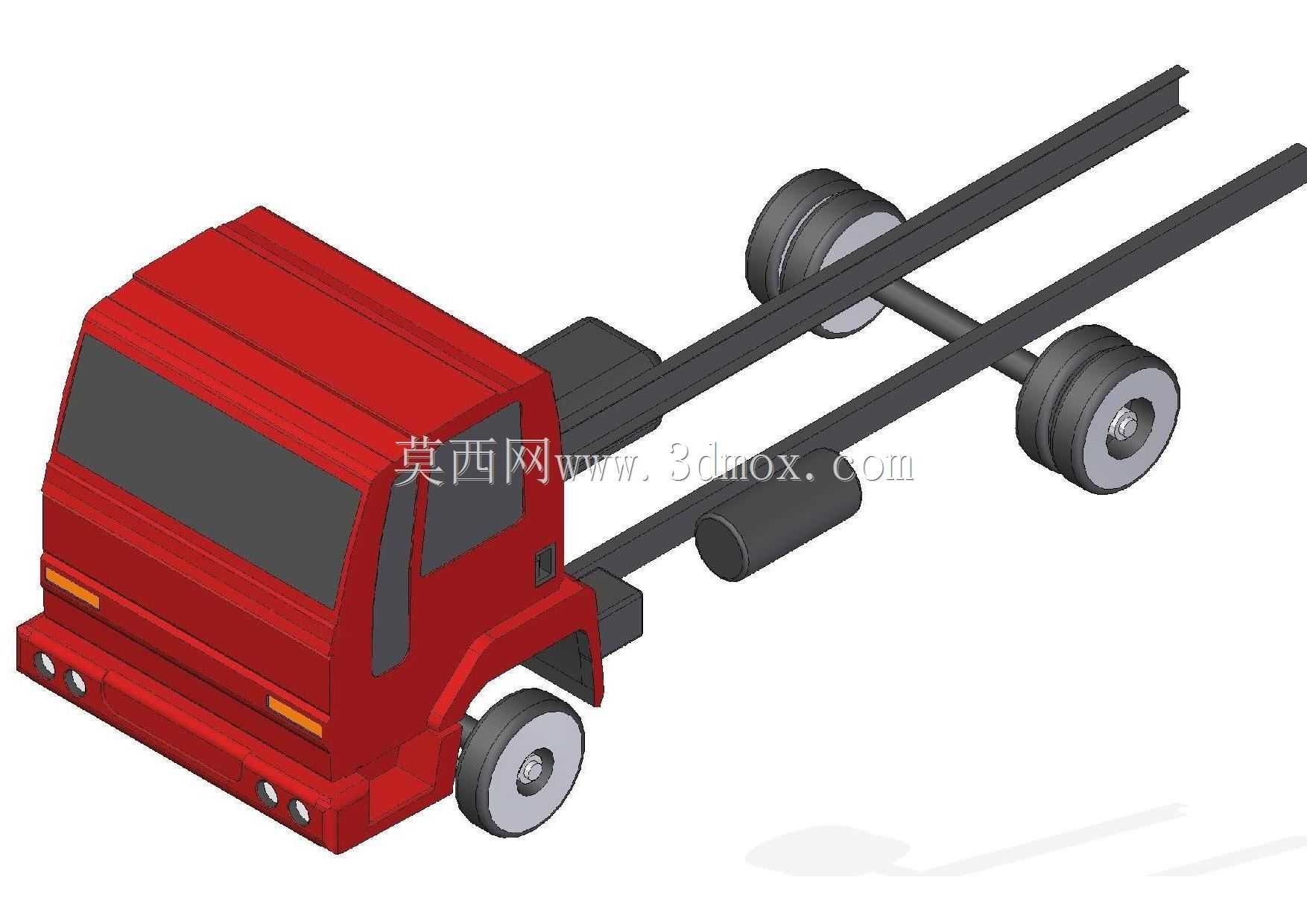

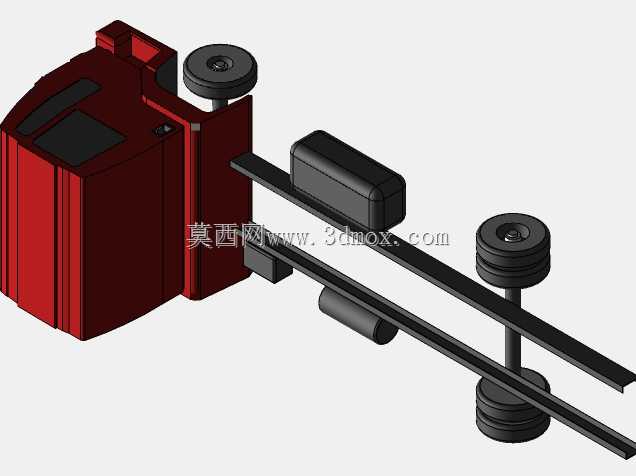

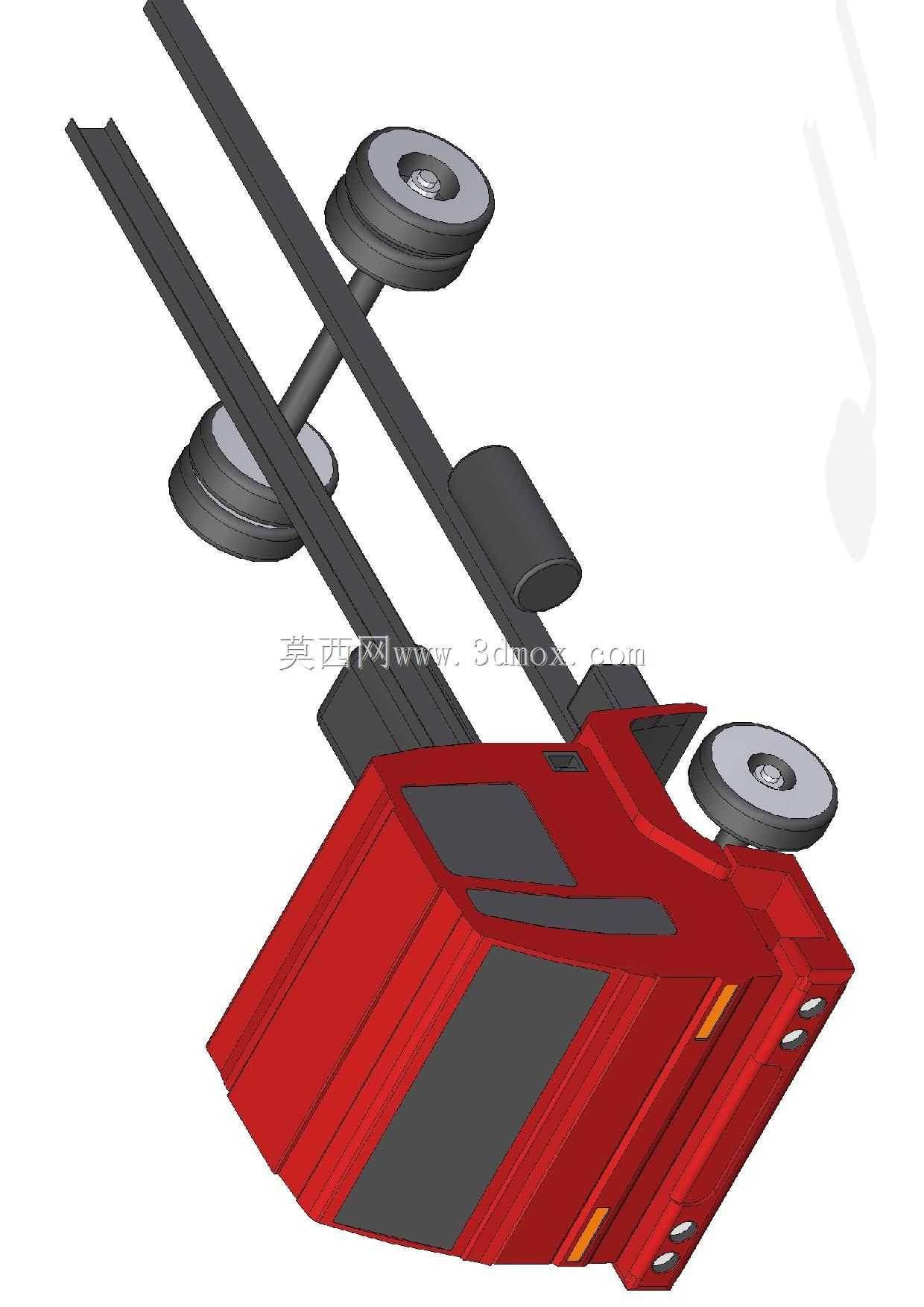

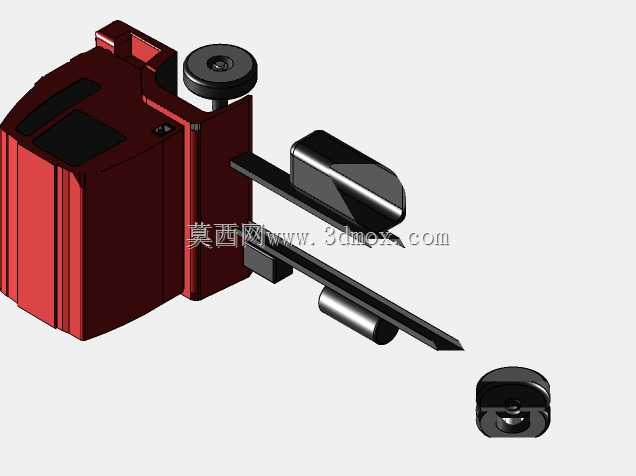

　　该三维数模还原了福特货运816EE3900车型的底盘核心结构，覆盖平头驾驶室总成、纵梁车架、前后车桥、行走轮组、燃油箱等核心部件的装配关系，可直接用于商用车改装设计、底盘教学演示、零部件匹配校核等场景。在城配物流、短途货运、专用车上装改装领域，这类平头货运底盘的应用占比极高，相比长头车型，平头结构能在同等整车长度下获得更长的货箱安装空间，提升单趟载货容积，同时驾驶室前方视野更开阔，适配城市狭窄道路、厂区内部转运等复杂通行场景。从结构设计逻辑来看，该底盘采用两根平行槽型纵梁作为承载核心，纵梁沿整车长度方向贯通，前后车桥通过悬挂连接点固定在纵梁下方，这种布置能让上装载荷直接通过纵梁传递到车桥与车轮，承载路径清晰，避免局部应力集中。

　　数模中预留的纵梁安装孔位、横梁连接位置完全匹配实车装配边界，改装时可直接在纵梁上平面加装货箱、冷藏机组、工程作业上装等设备，无需额外对底盘承载结构做破坏性改动。驾驶室采用平头短舱设计，翻转支点设置在驾驶室前部下方，日常检修发动机、离合器等部件时可直接将驾驶室向前翻转，无需拆卸周边覆盖件，维保便利性更强；驾驶室下方预留的发动机安装空间、管线走位通道在数模中完整呈现，可用于匹配不同功率段的柴油动力总成，适配平原货运、山区重载等不同使用场景。行走系统方面，前桥采用单轮转向结构，转向节、轮毂的安装位置与实车完全一致，可用于校核转向拉杆走位、前轮最大转角，计算整车最小转弯半径，判断车辆在狭窄场地的通行能力；后桥采用双胎承载结构，轮距、

　　轮胎安装面的尺寸边界清晰，匹配重载货运的承载需求，双胎布置能降低单胎载荷，提升爆胎后的行驶稳定性，减少长途货运的安全隐患。燃油箱布置在车架纵梁内侧、前后桥之间的位置，这个位置既不会占用货箱的底部安装空间，也能避免车辆行驶过程中飞溅的碎石直接撞击油箱，同时距离发动机供油管路的距离较短，能减少供油阻力，提升低温环境下的供油可靠性。数模中各部件的装配间隙完全按照实车工程要求设置，比如驾驶室与车架之间的减震垫安装间隙、车轮与轮拱的跳动间隙、传动轴的布置空间都做了准确还原，设计人员可直接在该数模基础上开展上装设计、制动系统管路布置、电气线路走向规划等工作，无需重新测绘底盘尺寸，能大幅缩短专用车改装的前期开发周期。在职业教育领域，该数模可用于商用车底盘构造教学，让学员直观理解平头货运车的承载结构、动力传递路径、各系统的布置逻辑，相比二维图纸更具直观性，能帮助学员快速建立整车底盘的空间结构认知。
