铁矿石堆垛机行走轮组三维结构设计

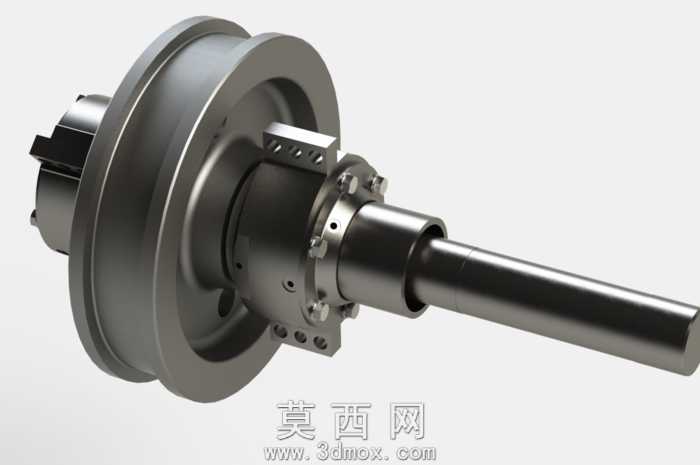

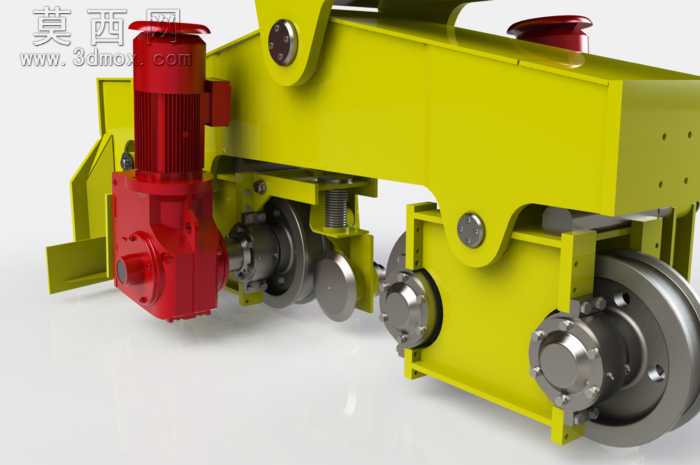

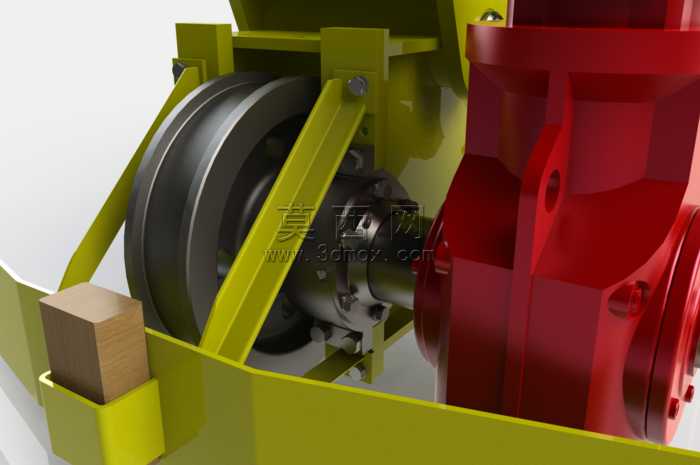

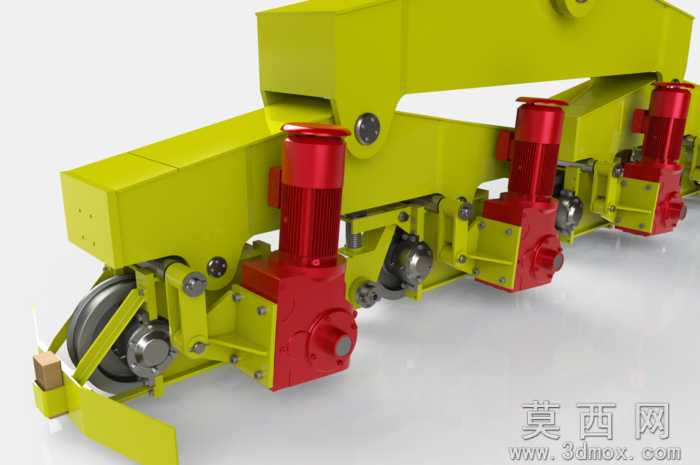

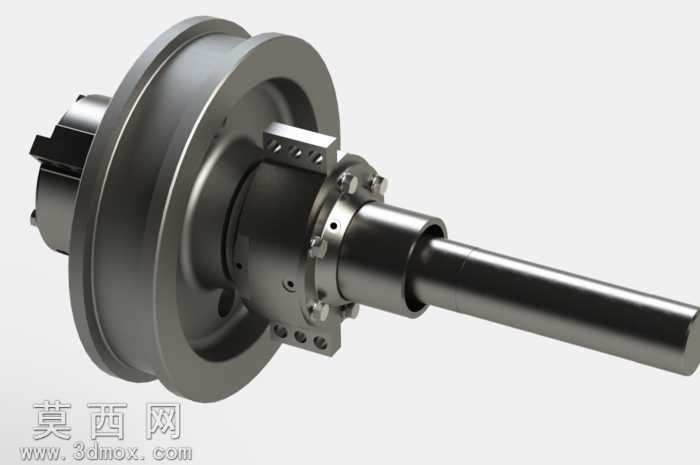

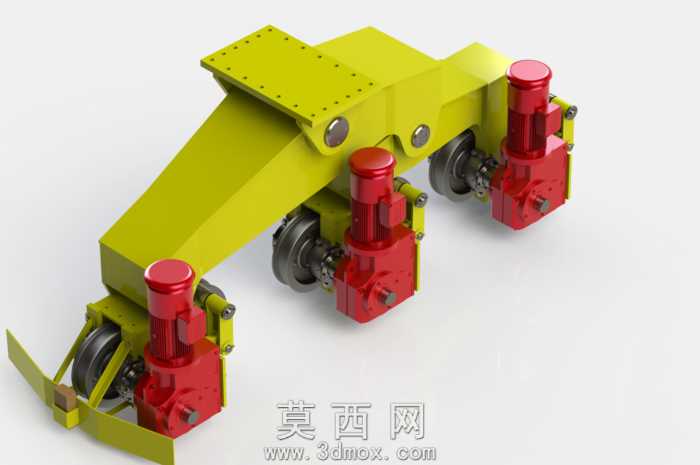

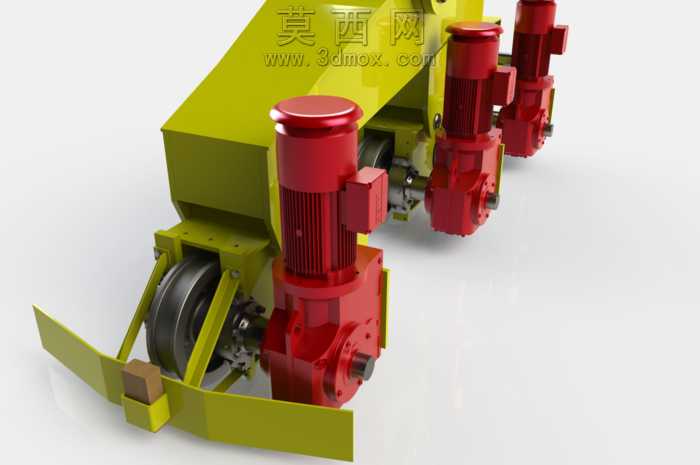

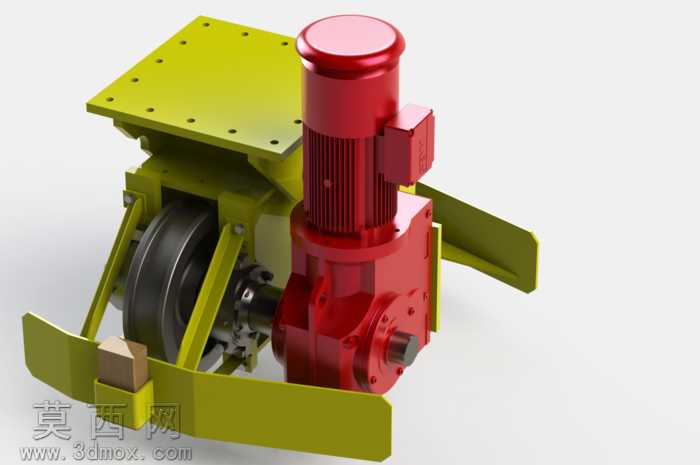

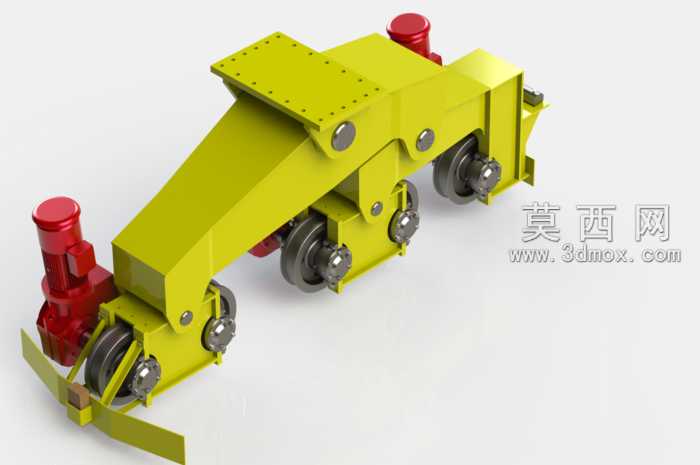

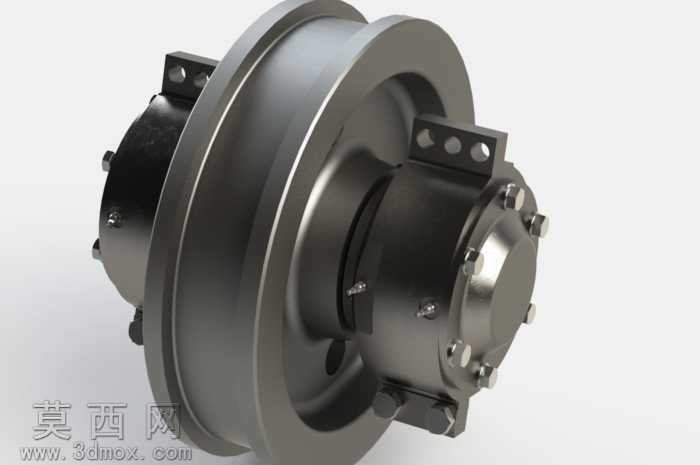

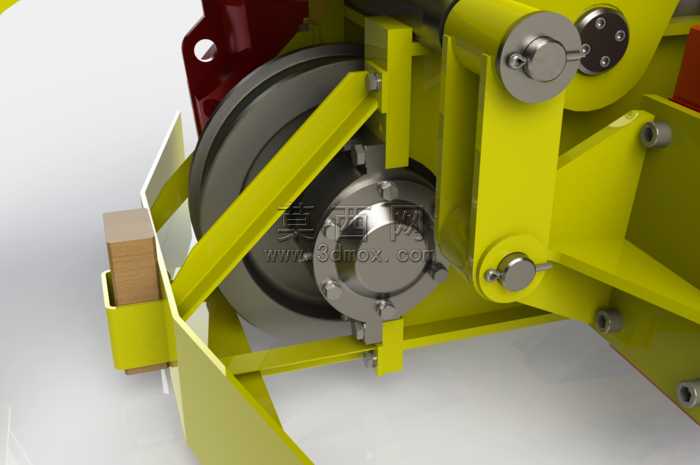

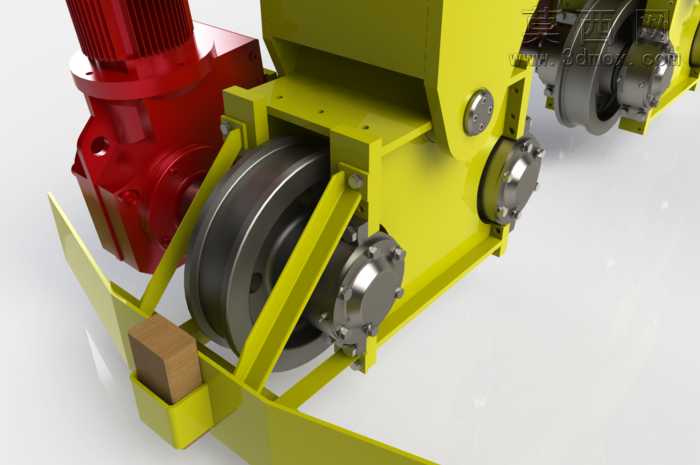

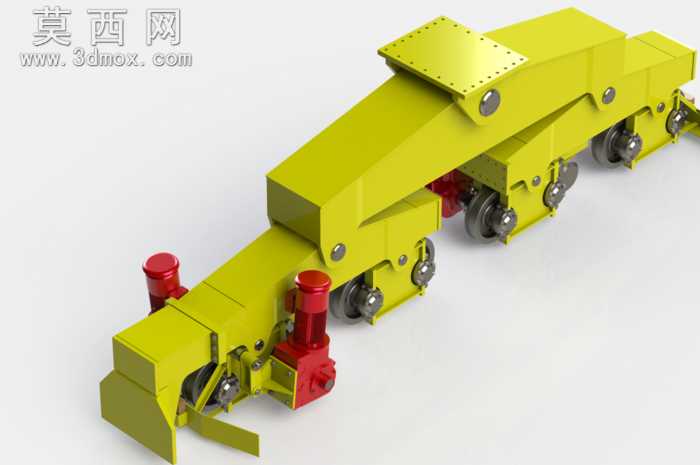

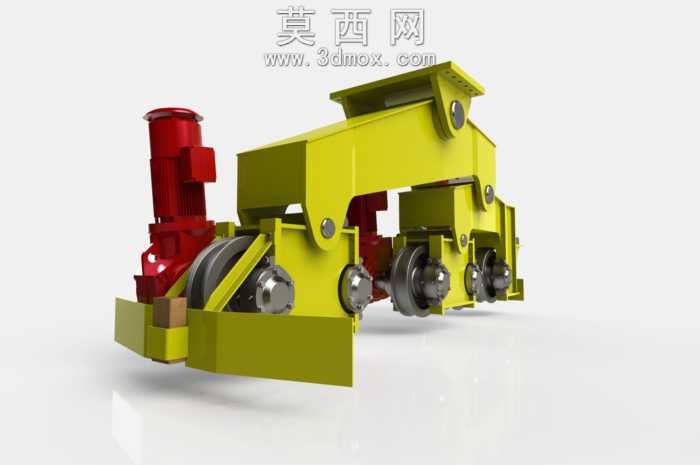

本作品为铁矿石堆垛机配套的重型行走轮组三维建模成果，建模过程依托三维设计软件完成全参数化构建，从轮体毛坯轮廓到各连接附件的细节特征均实现1:1还原，整体建模逻辑遵循重型工业部件的设计规范，先完成核心轮体的回转特征构建，再依次叠加轴承安装位、连接法兰、制动组件安装座等附属结构，所有装配孔位、螺栓沉孔、定位凸台的尺寸均匹配重型堆垛机的承载要求。材质渲染阶段针对不同部件做了区分处理：主行走轮踏面采用淬火合金钢材质表现，还原金属热处理后的哑光深灰质感与表面细微加工纹理；侧边连接支座采用铸钢材质，保留铸造表面的细微颗粒感；紧固螺栓、端盖等外露标准件做了镀锌亮面金属处理，通过光影反射区分不同部件的材质属性，渲染时采用工业产品常用的柔光侧打光方案，既清晰展现轮组的装配层次，也突出重型机械部件的厚重质感。结构设计上，该轮组采用双轮缘踏面结构，适配堆场重型轨道的行走导向需求，轮体内部集成轴承安装腔与密封结构，侧边的连接支座通过多组高强度螺栓与轮体基座连接，可传递堆垛机整机的重载载荷，端盖部位的密封结构可阻挡铁矿石堆场的粉尘侵入轴承腔，适配矿山堆场的恶劣作业环境。设计思路围绕个人建模练习展开，在不依托商用SolidWorks插件的前提下，通过基础特征命令完成整套轮组的构建，过程中反复核对各部件的装配干涉情况，调整连接部位的圆角过渡避免应力集中，尽可能还原工业级行走轮组的真实结构细节，建模过程中梳理了重型行走部件的设计逻辑，对轮缘高度、踏面锥度、安装孔分布等关键参数做了符合行业规范的设定，确保模型既具备外观展示效果，也可作为同类部件设计的参考素材，整套模型的文件结构清晰，各零件单独建模后完成虚拟装配，可清晰拆解展示轮组的内部组成与装配关系。
