单头1e2公斤规格定量称重分装设备结构

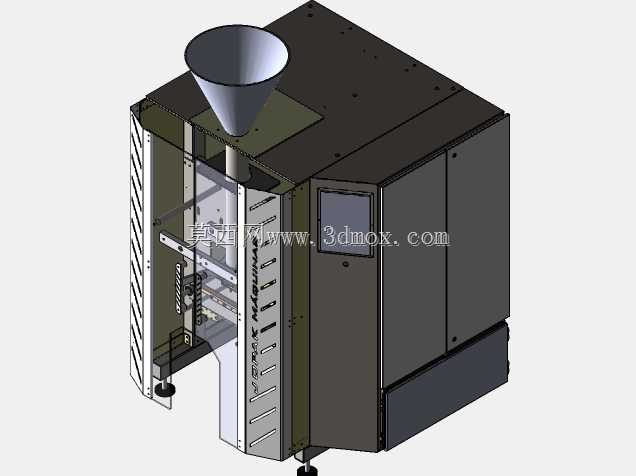

　　这款定量分装设备的结构设计，核心围绕小规格颗粒、粉剂类物料的精准定量填充场景展开，常见于食品加工、精细化工、农资分装等生产线的末端计量工位，适配1到2公斤区间的单份物料装填需求，可对接后续的袋封装、罐封口工序，完成从散料储给到定量出料的完整流程。设备顶部设置的锥形料斗采用大倾角溜面设计，避免流动性一般的粉体、带轻微粘性的颗粒物料在料仓内架桥起拱，料斗与机身顶板的连接采用快拆式压边结构，日常换产清理残料时无需额外工具即可完成拆卸，料斗下方直连振动给料轨道，给料轨道分为粗给料、精给料两段式结构，粗给料段负责快速补料达到目标重量的90%区间，精给料段采用小振幅慢进给模式，将最终计量误差控制在允许范围内，避免冲量超标导致的单份重量超差。

　　机身框架采用方通焊接一体式结构，外侧覆盖钣金护板，护板上预留的长条通风槽兼顾电气柜散热与设备减重需求，正面设置的透明观察窗可直接观测内部给料、称重工位的运行状态，无需频繁拆卸护板即可排查卡料、给料不畅等常见故障。设备内部的称重模块采用悬臂式称重传感器安装结构，称重料斗与给料轨道之间设置软连接隔振结构，避免给料过程中的振动传递到称重端影响计量精度，称重完成后料斗底部的翻板门通过气缸驱动快速开合，将计量完成的物料导入下方的待装容器内，翻板门的转轴处设置可调式限位块，可根据物料的流动性调整开门角度，避免流动性过好的物料冲溅、或是流动性差的物料残留于料斗内壁。机身右侧的电气安装舱采用分层布局，上层预留人机交互屏幕的安装位，

　　可直接设置目标重量、给料速度、补料阈值等参数，下层空间用于安装电磁阀、电源模块、控制端子等电气元件，舱门与框架之间设置密封胶条，避免生产现场的粉尘进入电气舱造成元件接触不良。设备底部设置可调式支撑脚，可根据生产线的对接高度调整整机水平，支撑脚的调节行程覆盖常规生产线的高度差范围，无需额外加装过渡支架即可与多数包装线的进料工位对接。从安装边界来看，整机的占地尺寸适配中小型生产车间的布局需求，无需预留过大的操作维护空间，设备后侧预留气源、电源接口，所有走线均通过内部线槽排布，外侧无裸露管线，避免生产过程中物料掉落、人员操作剐蹭造成的管线损坏。设计过程中针对物料残留问题做了多处优化，所有与物料接触的板面均采用圆弧过渡结构，

　　不存在直角积料死角，给料轨道的表面粗糙度控制在合理区间，既避免过于光滑导致物料流速过快冲量超标，也防止粗糙度过大造成物料粘附残留。针对不同物料的适配性，设备的给料振幅、称重采样频率均可做参数调整，无需更换结构件即可适配从细粉剂到3mm左右粒径颗粒的物料分装需求，称重模块的校准位置预留了标准砝码放置位，日常校准计量精度时可快速完成操作，无需拆解设备部件。设备的安全防护设计上，所有运动部件均设置于护板内部，外露的操作位置设置安全警示标识，气缸动作位置设置缓冲垫，降低开合过程中的冲击噪音与结构磨损，长期运行下的结构稳定性更有保障。
