手动压杆式瓶装封口压装作业装置

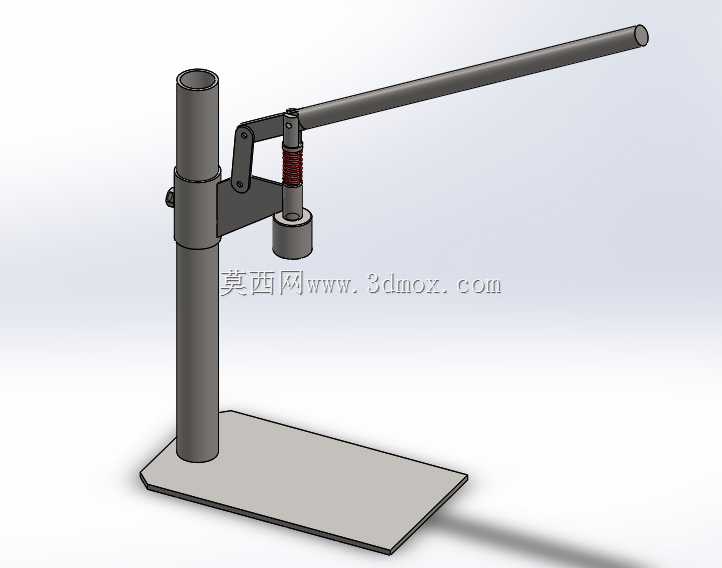

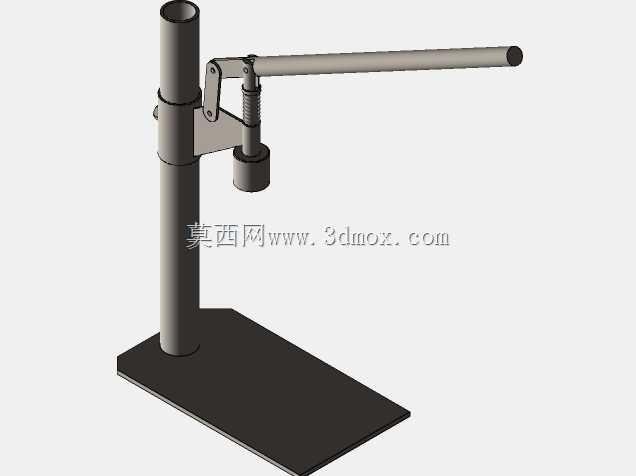

　　在中小批量饮品、试剂、小型日化产品的瓶装生产环节，这类手动压杆式作业装置常布置在灌装工序后端，作为半自动生产线的配套压装工位使用，也可独立用于实验室小批量试样封装、个体作坊式生产的瓶塞压合、瓶盖扣装作业，无需外接气源或电源，仅靠人力操作即可完成压合作业，适配无稳定动力供给的小型作业场景。装置整体采用台式落地结构，底部为矩形平板式安装基座，作业时可通过基座四角的安装孔位使用螺栓固定在木质或金属工作台面，也可直接依靠基座自重放置在平整台面上使用，基座的长宽尺寸控制在常规单人作业的覆盖范围内，操作人员站立或坐姿作业时，手部可自然覆盖压头正下方的工件放置区域，无需额外伸展肢体即可完成取放瓶体、压下操作杆的全套动作。立柱采用圆形空心钢管材质，

　　垂直固定在基座后侧偏左位置，立柱上设置有可调节高度的锁紧抱箍结构，抱箍同时承载杠杆机构的安装支座，松开抱箍侧方的锁紧旋钮后，可沿立柱轴向上下调整整个杠杆压装组件的高度，适配不同高度规格的瓶体作业需求，调整到位后旋紧旋钮即可依靠抱箍与立柱间的摩擦力锁定工作位置，无需额外拆装紧固件，高度调节范围覆盖常规100ml到1000ml规格的圆柱瓶、异形瓶的高度区间。杠杆操作臂采用长直圆管结构，通过铰接销轴与支座连接形成省力杠杆结构，力臂比经过匹配设计，操作人员在操作臂末端施加10到15公斤的下压力时，压头位置即可输出满足瓶塞压入、防盗盖扣合所需的压合力，操作臂的长度经过人体工程学匹配，

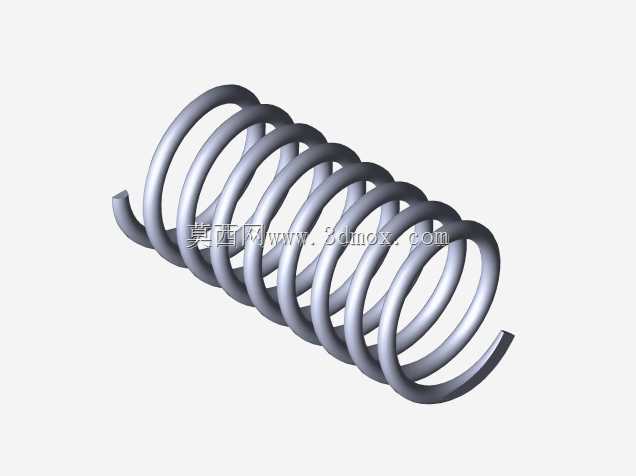

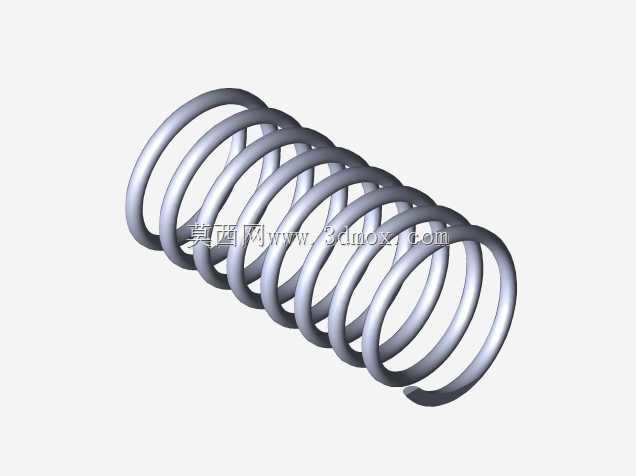

　　末端握持位置距离操作人员躯干的距离处于手臂自然弯曲的舒适作业区间，长时间重复作业也不易产生肢体疲劳。压头组件与杠杆臂的活动端通过铰接结构连接，内部设置有复位压缩弹簧，常态下弹簧将压头抬升至最高位置，留出足够的瓶体取放空间，当压下操作臂时，弹簧被压缩，压头垂直向下运动，铰接结构可保证压头始终保持垂直下压姿态，不会随杠杆臂的圆弧摆动产生侧向偏移，避免压合过程中瓶体受侧向力发生倾倒、瓶塞压偏的问题。压头下端设置有可更换的压合接头，接头端面根据不同的瓶盖、瓶塞外形设计有对应的贴合型面，更换不同接头即可适配软木塞压入、塑料盖扣合、铝箔盖压封等不同的作业需求，接头与压杆采用快拆式连接结构，无需工具即可完成更换，适配多品种小批量的柔性生产需求。

　　装置的所有铰接转动位置均采用间隙配合的销轴连接，转动部位预留有润滑脂存储间隙，长期使用可定期加注润滑脂减小转动阻力，避免出现卡滞、异响问题。整体结构没有复杂的传动组件，日常维护仅需定期检查锁紧抱箍的紧固状态、复位弹簧的弹力衰减情况即可，故障率极低，适合对设备可靠性要求高、维护能力有限的小型生产场景使用。在实际生产线布局中，这类装置通常紧邻灌装机出料位置布置，操作人员完成灌装作业后可直接将瓶体移至该装置压头下方完成压封，工序间的转运距离控制在手臂可达范围内，减少无效搬运动作，提升单工位作业效率。对于需要控制压装行程的作业场景，可在立柱上对应位置加装行程限位挡块，限制杠杆臂的下压行程，避免压合力过大导致瓶体破裂、瓶盖变形的问题，挡块采用快装式卡箍结构固定，可根据不同瓶型的压装需求快速调整位置。
