1至2公斤规格自动立式包装设备结构

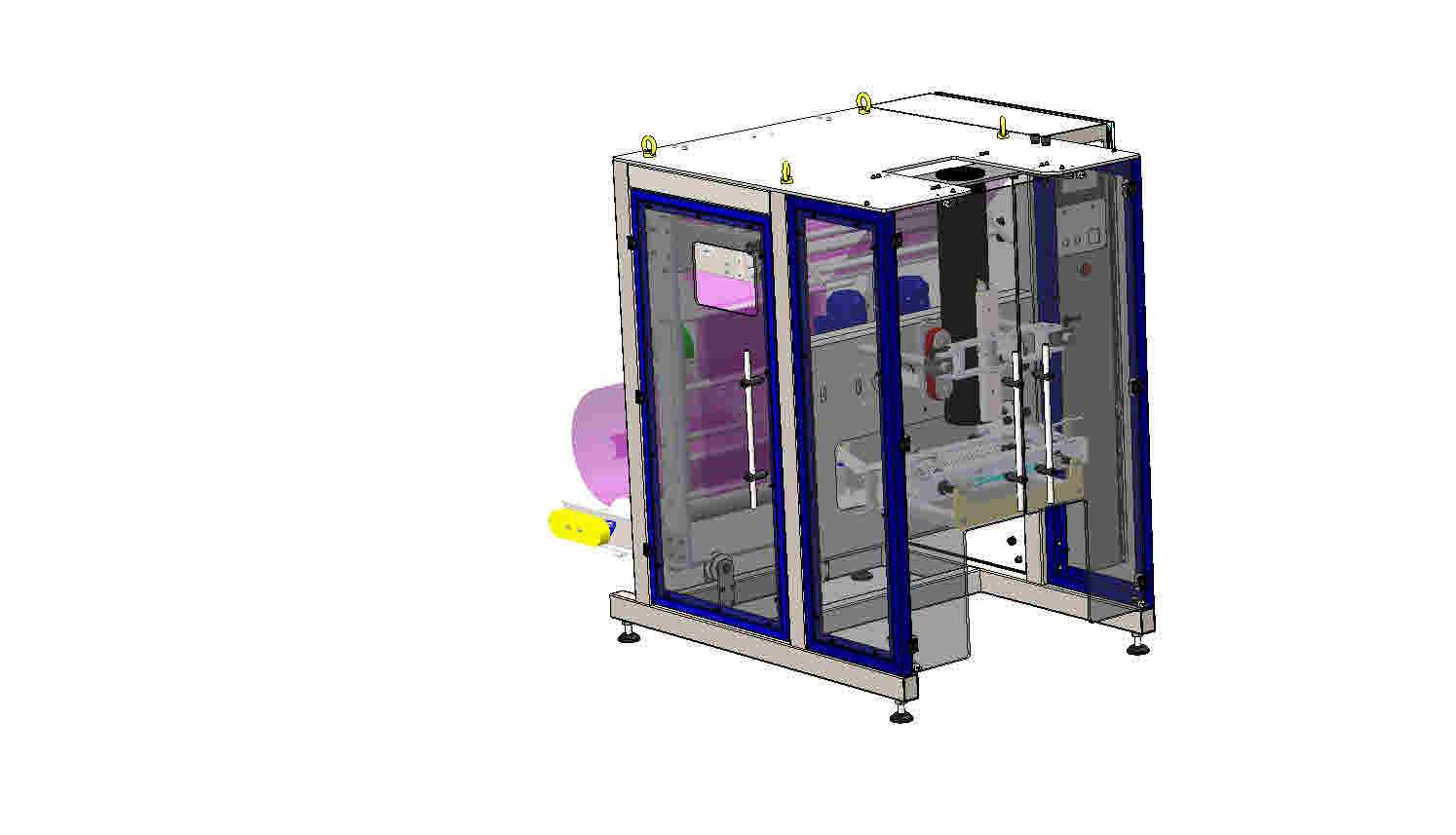

　　这款立式包装设备主要面向小规格定量包装场景，适配1kg到2kg区间的散料、小颗粒类物料封装作业，常见于食品加工、日化分装、小五金配件包装等生产环节，可直接对接上游物料计量出料机构，完成从卷膜成型、物料装填到封口裁切的全流程连续作业，替代传统人工分装的低效模式，适配中小批量多品类的包装产线布局需求。从结构设计逻辑来看，设备整体采用铝型材框架搭配透明防护门板的布局，框架主体选用标准工业铝型材拼接，无需复杂焊接加工，既保证整体结构刚性，也方便后期维护时快速拆装调整；四周的透明防护门板采用蓝色边框包边，既可以在设备运行时隔离运动部件避免安全隐患，也能让操作人员直观观察内部膜料输送、纵封横封、裁切等工位的运行状态，出现卡膜、

　　封口异常时能第一时间定位故障点。设备顶部预留了膜卷安装与放卷机构的安装位，放卷轴采用气胀轴结构设计，可适配不同幅宽的包装卷膜，放卷路径上配置了多组导向辊与张力调节机构，能在高速运行时保持膜料张力恒定，避免出现膜料偏移、拉伸变形导致的封口错位、包装外观褶皱问题；膜料经过导向辊进入成型器结构后，会被折成筒状，配合纵向封口机构完成筒膜的侧边热封，形成连续的包装筒腔，等待计量完成的物料落入。设备中部的核心作业区集成了横封机构、裁切机构与物料接料导向结构，横封辊采用可更换的热封模具设计，可根据包装膜材质（复合膜、PE膜等）调整热封温度与压力，保证封口强度符合运输存储要求，不会出现漏料、开裂问题；裁切机构采用往复式切刀结构，

　　在横封完成的同时将单个包装袋从连续筒膜上切断，输出成品包装袋；接料导向结构采用倾斜导料槽设计，可避免物料下落时冲击膜筒导致的封口夹料问题，保证封装合格率。设备底部配置了可调式支撑脚杯，可根据车间地面平整度调整设备水平度，避免高速运行时出现整机晃动，影响封口精度与运行稳定性；整体安装边界紧凑，占地面积仅需两平米左右，无需复杂的地基固定，可直接放置在平整车间地面上对接产线，也可搭配小型输送线将成品包装袋直接输送到后续检重、装箱工位。从设计细节来看，设备的电气控制元件全部集成在机身侧部的电控仓内，走线全部采用线槽防护，避免运动部件剐蹭线路导致的故障；各运动模组的驱动端都配置了位置检测传感器，可实时监测膜料位置、封口位置、切刀位置，

　　出现异常时自动停机报警，减少物料与包材的浪费。针对不同物料的包装需求，该结构预留了计量机构的安装接口，可搭配螺杆计量机、量杯计量机、电子秤计量机构使用，适配粉剂、颗粒、小五金件等不同形态物料的包装需求，无需对主体结构做大幅改动即可完成适配，缩短设备改型的设计周期。设备的防护门配置了安全联锁开关，防护门打开时设备自动切断运行动力，避免维护人员误触运动部件发生安全事故，符合通用机械设备的安全设计规范。
