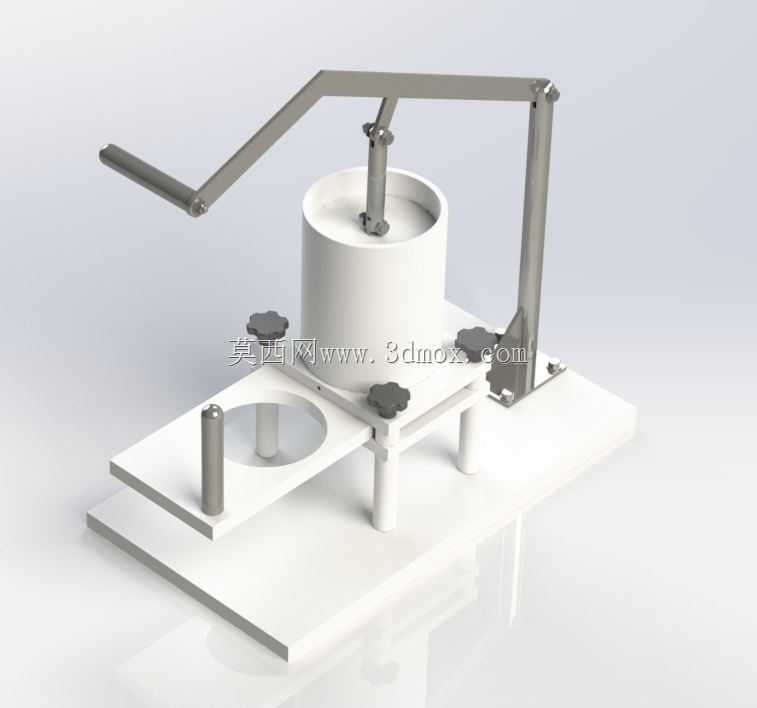

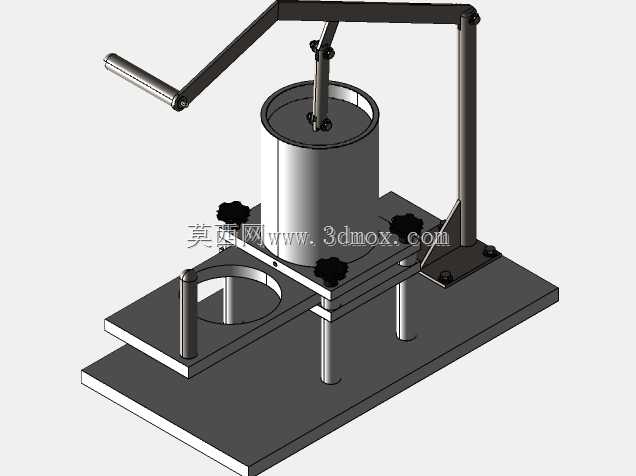

手动杠杆式食材压制成型工装结构

　　在小型餐饮门店、中央厨房预处理工段以及食品加工小批量试制场景中，这类手动杠杆式压制成型设备的应用覆盖度非常高，不同于大型自动化成型生产线的高投入、大占地特性，这类纯手动驱动的压合设备不需要外接动力源，仅依靠人力操作杠杆臂即可完成食材的压制成型作业，尤其适合肉饼、米饼、薯泥类预制食材的定形加工，能够在短时间内将盛放于筒状容腔内的食材压制成厚度均匀、边缘规整的圆饼状坯料，省去手工塑形的尺寸偏差问题，保障单批次加工的食材坯料规格统一。从结构设计逻辑来看，这套设备采用了经典的二级杠杆增力结构，长操作臂通过铰接支座连接立式支撑框架，压头组件沿垂直导向轴做直线升降运动，杠杆臂的力臂比经过合理匹配，操作人员仅需施加较小的下压力，

　　即可在压头端面获得足够的成型压力，避免手动直压需要施加过大作用力的操作疲劳问题。设备的底座采用双层板式支撑结构，下层为整面安装基准板，可通过四角的锁紧旋钮固定在操作台面边缘，防止压合作业过程中设备出现滑移偏移；上层为成型工位托板，托板上开设有与容腔内径匹配的落料通孔，压制成型后的坯料可在压头持续下行过程中从通孔处脱出，直接落入下方承接容器，不需要额外手动取料，简化操作流程。筒状容腔通过快拆式锁紧旋钮固定在托板上方，容腔内壁做了光滑过渡处理，减少食材压合过程中的粘附阻力，日常清洁时可快速拧松旋钮拆下容腔，完成内壁残留食材的清理，满足食品加工场景的卫生清洁要求。压头组件与杠杆臂的连接端采用万向铰接结构，

　　能够自动补偿加工与装配过程中产生的垂直度误差，保证压头下行过程中与容腔内壁保持同轴，避免出现压头偏磨、食材压合密度不均的问题。立式支撑框架采用折弯成型的金属型材制作，框架底部与底座通过螺栓刚性连接，铰接点位置加装了耐磨衬套，降低长期往复摆动过程中的铰接磨损量，延长设备的无故障使用周期。从安装边界尺寸来看，整套设备的操作臂展开最大长度不超过700mm，底座占地尺寸控制在400mm*300mm范围内，不需要预留过大的操作空间，普通的商用操作台面即可完成安装固定，设备总重量控制在15kg以内，单人即可完成搬运移位，适合多工位轮换作业的使用需求。操作过程中，操作人员仅需将预处理好的食材团放入筒状容腔内，向下扳动长操作臂带动压头垂直下行，

　　将容腔内的食材压制成预设厚度的饼状坯料，持续扳动操作臂到下止点位置时，成型后的坯料会从托板的落料孔脱出，随后向上抬起操作臂带动压头复位，即可进行下一次装料压合作业，整个操作流程不需要复杂的培训，新员工经过简单演示即可独立操作。设备与食材接触的零部件均采用符合食品接触要求的光滑表面材质，没有卫生清理死角，所有连接位置的紧固件均做了沉头处理，避免食材残渣在缝隙处残留滋生细菌。导向轴与支撑座之间加装了自润滑衬套，长期使用不需要频繁加注润滑油，避免润滑油滴落污染食材的风险。锁紧旋钮采用星形防滑结构，操作人员不需要借助额外工具，徒手即可完成容腔、托板的拆装调整，可根据加工食材的类型更换不同内径的容腔与对应尺寸的压头，适配不同规格尺寸的饼类坯料加工需求，拓展设备的适用范围。在结构强度校核层面，杠杆臂、支撑框架、压头这些主要受力零部件均按照最大1000N的操作输入力做了强度冗余设计，正常使用过程中不会出现结构变形、铰接断裂的问题，底座的支撑脚位置做了防滑处理，进一步提升压合作业过程中的设备稳定性。
