酒店客房门体铰接定位安装结构

　　这套结构主要应用在酒店客房区域的平开门安装场景，核心作用是完成门扇与建筑基层的铰接承载，同时兼顾门体开合过程中的限位与运行稳定性，适配酒店场景下高频次开合的使用需求，避免长期使用后出现门体下垂、开合异响、定位偏移等常见问题。从实际使用场景来看，酒店场景的门扇使用频率远高于普通住宅，日均开合次数可达数十次甚至上百次，同时门扇本身多为复合材质，自重较大，对铰接结构的承载能力、抗疲劳性能都有更高要求，这套结构在设计时就充分考虑了这类工况的载荷特点。

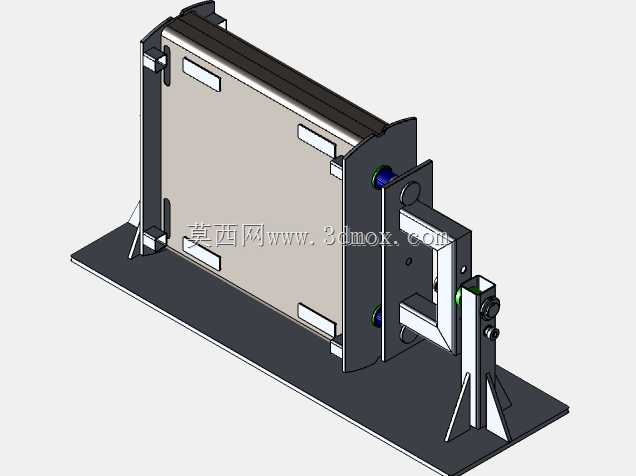

　　从功能特性上看，整套结构分为底座承载单元、侧部铰接单元、门扇固定单元三个部分。底部的平板式底座是整个结构的承载基础，设计时采用了整板裁切的形式，通过底部的三角加强筋提升支座的抗倾覆能力，安装时可以直接通过膨胀螺栓固定在地面基层上，不需要额外做预埋处理，适配酒店装修阶段的地面施工节奏，不管是毛坯地面还是完成面找平后的地面都能适配安装。侧部的铰接支座采用了立式板件拼接结构，两个铰接点位上下分布，配合衬套结构减少开合过程中的摩擦阻力，同时铰接轴处预留了润滑间隙，长期使用时可以直接加注润滑脂维护，不需要拆解整个结构。门扇固定单元采用了多点位的压板式固定，不需要在门扇侧边做深度打孔，避免破坏门扇内部的填充结构，固定点位分布在门扇侧边的上下及中部位置，保证门扇固定后受力均匀，不会出现局部应力集中导致的门扇变形问题。

　　设计思路上，整套结构没有采用复杂的一体化铸造或者机加工零件，绝大多数构件都采用钣金折弯、焊接成型，加工难度低，批量生产时成本可控，同时焊接位置都做了三角加强处理，所有焊接边都设计在非受力的剪切方向，避免长期交变载荷下出现焊缝开裂的问题。结构上特意做了安装余量设计，铰接支座与底部底座之间预留了2-3mm的调节间隙，安装时可以根据现场地面的平整度、门扇的实际尺寸做前后左右的微调，降低现场安装的对位难度，不需要在工厂阶段就做到极高的加工精度，兼顾了加工经济性和现场安装的容错率。另外在门体开合的极限位置，结构上设计了硬限位挡块，挡块位置加装了缓冲垫，避免门体开合到最大角度时出现刚性碰撞，减少碰撞产生的噪音，这一点也适配酒店场景对静音的要求，避免开关门的碰撞声影响周边客房的住客体验。

　　外形尺寸与安装边界方面，整套结构的底座长度适配常规酒店客房门的宽度方向安装需求，底座宽度控制在150mm以内，安装后不会突出门洞侧边的装饰完成面，后期做门套装饰时可以完全将底座结构隐藏在门套内部，不会影响门洞的整体美观度。结构的整体高度从地面到铰接点位的最高处，刚好匹配常规门扇的下沿离地间隙，不会出现结构突出门扇侧边的情况，门扇安装完成后，外露的结构只有铰接轴的端盖部分，视觉上更简洁。安装边界上，要求地面基层的平整度误差不超过2mm/m，如果地面误差较大，可以通过底座下方的调节垫片做找平，不需要额外打磨地面；侧边的墙体基层需要距离门扇侧边预留不小于80mm的安装空间，用来容纳侧部的铰接支座，这个尺寸也适配常规酒店门套的内部预留空间，不需要特意加宽门套尺寸。另外，结构的所有外露边角都做了倒圆角处理，避免安装过程中划伤施工人员，也避免后期使用过程中磕碰伤到住客，符合公共区域装修的安全要求。

　　从结构受力的角度看，整套结构的载荷传递路径非常清晰，门扇的自重通过侧边的固定压板传递到铰接支座，再通过铰接支座传递到底部的平板底座，最终分散到地面基层上，所有受力构件的截面尺寸都经过载荷校核，能够承载80kg以内的常规酒店门扇，在10万次开合测试的工况下，结构的变形量控制在0.5mm以内，不会出现门体下垂蹭地的问题。同时结构上预留了门禁设备的安装点位，铰接支座的中空位置可以穿设门禁的信号线，不需要额外在地面或者墙体开槽走线，适配酒店智能门禁的安装需求，不管是传统的机械锁还是智能感应锁都能兼容安装。
