双层可调式XY轴定位夹持工装结构

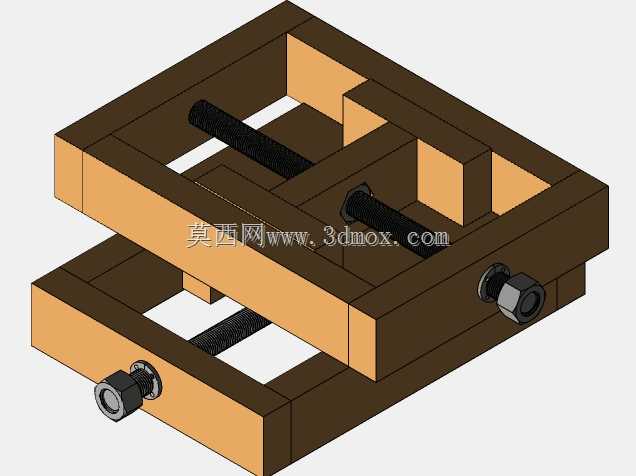

　　在精密装配、光学元件调试、小型工件检测这类对位置精度要求较高的作业场景里，这类双层可调的XY向夹持定位结构是工位上的常用基础部件，它不需要搭配复杂的电控驱动，纯机械结构就能实现两个正交方向的手动微调，适配小行程范围内的位置校准需求。从结构布局来看，上下两层框架采用嵌套式的框型设计，每层都预留了通长的调节螺杆安装位，螺杆两端通过带锁紧功能的螺母组件和框架侧壁连接，转动螺母就能带动对应层的框架沿着导向方向平移，两层的运动方向互相垂直，叠加后就能覆盖平面内任意位置的微调需求，调节到位后可以通过外侧的锁紧螺母锁死位置，避免作业过程中出现位移偏移。

　　设计这类结构的时候，首先要考虑的是导向间隙的控制，上下层框架的配合面采用直面贴合的滑动导向形式，没有额外加装线性导轨，靠加工面的平面度和配合公差来保证运动顺滑度，这种设计的优势是结构紧凑、整体厚度小，适合安装空间受限的工位，同时零件加工难度低，普通铣削加工就能满足配合精度要求，不需要额外的精密磨削工序，制造成本可控。调节螺杆选用标准的细牙螺纹，细牙螺纹的导程小，转动时的进给量更精细，能实现微米级的微调手感，配合端部的六角螺母结构，既可以用扳手进行粗调，也能手动拧动实现精调，适配不同的调节精度需求。

　　从安装边界来看，整体结构为方正的框型，底部框架的四个角可以直接通过螺栓固定在作业台面上，不需要额外设计转接安装板，上层框架的内框区域是工件装夹位，可以根据待装夹工件的外形加装定制的压块或者定位销，适配不同尺寸的小型工件装夹。两层框架的滑动行程由螺杆的有效长度和框架的嵌套深度决定，设计时预留了足够的空程余量，避免调节到行程极限时出现螺杆顶死或者框架脱开的问题，同时在框架的配合面预留了润滑脂槽，长期使用时可以填充润滑脂降低滑动阻力，减少配合面的磨损，延长结构的使用寿命。

　　实际使用过程中，这类结构常被用在实验室的小型光学实验台、精密零部件的检测工位、小型工装的定位调整环节，相比电控的XY位移台，它没有电路和驱动部件，不会产生电磁干扰，也不需要配套的控制器和驱动电源，在对电磁环境有要求的场景里适用性更强，同时纯机械结构的故障率极低，日常只需要定期清洁配合面、补充润滑即可，维护成本非常低。结构的受力设计也经过考量，调节螺杆的受力点和框架的导向面处于同一平面，调节时不会产生额外的倾覆力矩，锁紧后整体结构的刚性足够，能承受装夹工件时的压紧力，不会出现框架变形或者位置偏移的问题，保证装夹定位的稳定性。

　　在建模过程中，这类结构的零件拆分逻辑清晰，上下层框架为对称式的框型焊接或者整块加工结构，调节螺杆、锁紧螺母都可以调用标准件库的模型，只需要根据行程需求调整螺杆长度和框架的内框尺寸即可，装配时需要注意配合面的间隙设置，模拟实际滑动时的运动状态，验证两个方向调节时是否存在运动干涉，确保调节全行程内框架都能顺滑移动，不会出现卡滞的情况。同时外侧的锁紧螺母位置要预留足够的扳手操作空间，方便实际使用时进行锁紧操作，不需要额外设计特殊的操作工具，用普通的活动扳手或者内六角扳手就能完成调节和锁紧操作，适配车间和实验室的常规工具配置。
