Portalkran门式起重设备三维结构设计

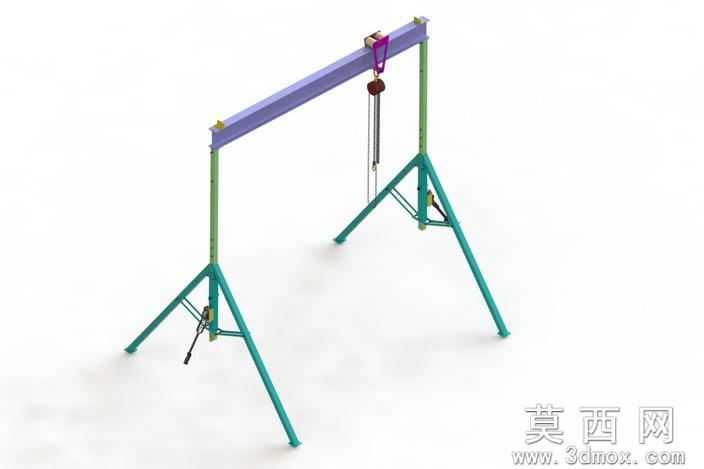

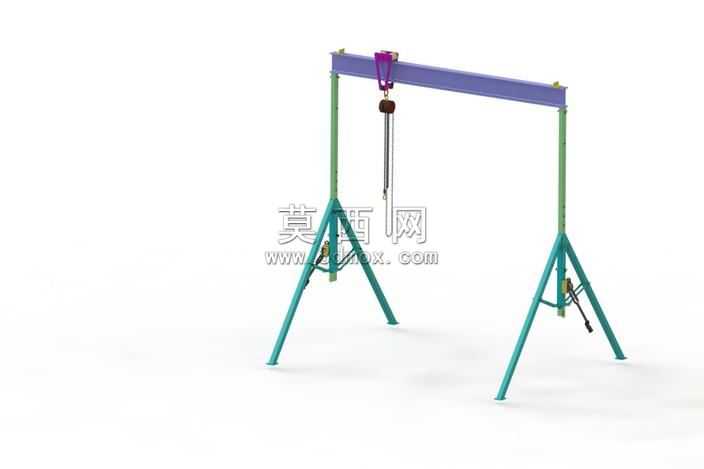

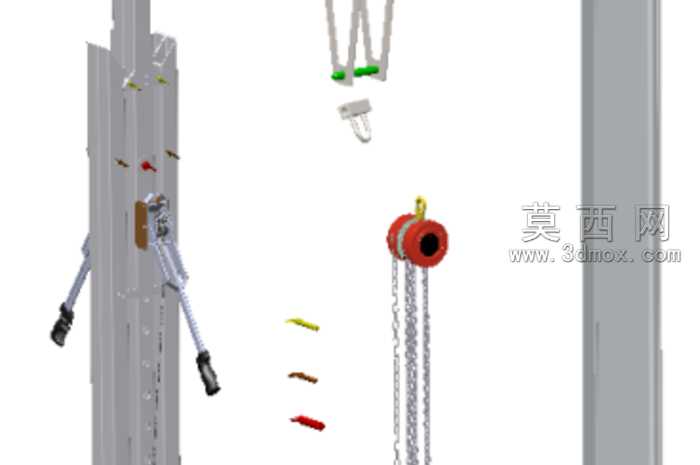

本模型为Portalkran门式起重设备的完整三维建模成果，建模过程严格遵循起重设备实际工程设计逻辑，以1:1等比例还原设备各组成部分的结构形态与装配关系。建模阶段首先搭建门式起重机的主体立柱框架，采用拉伸、阵列等特征命令构建立柱的型材截面与纵向支撑结构，精准还原立柱上的安装孔位、导向槽道以及操作手柄的装配位置，手柄部分单独建模还原防滑握把的曲面形态与铰接转动结构，确保操作部件的运动逻辑符合实际使用状态。针对核心起升部件的环链电动葫芦，建模时拆分出葫芦壳体、卷筒、吊钩组件、传动链条四个独立子装配体，壳体部分通过旋转、抽壳命令还原中空的卷筒容纳腔，表面的吊装吊环采用扫掠命令构建环形曲面，确保吊环的受力结构形态准确；链条部分采用链节单元阵列的方式完成建模，每一节链环都还原了实际的铰接间隙与连接形态，吊钩部分还原了防脱卡舌的弹性结构与钩体的圆弧承重面，同时对吊钩上方的滑轮组件做了细节还原，清晰展现绳索的缠绕路径。模型还包含了吊装吊具的附属组件，包括多肢吊装吊带、卸扣以及不同规格的安装紧固件，每一个紧固件都还原了螺纹结构与头部的拧紧形态，各部件之间的装配约束完全按照实际设备的连接关系设置，可实现虚拟状态下的起升动作模拟。材质渲染阶段，为金属结构部件赋予哑光钢材材质，根据部件受力特性调整材质的表面粗糙度与金属反光度，承重结构部分采用更深的金属灰度体现厚重感，操作手柄部分赋予防滑橡胶材质，还原握把的磨砂质感，链条与吊钩部分做了轻微的做旧处理，模拟起重设备长期使用的金属磨损质感，吊带部分采用高强度织物质感，还原纤维编织的表面纹理。整体设计围绕5000N额定起重能力的使用需求，各部件的尺寸参数均经过结构合理性校验，既保证了模型的视觉还原度，也完整展现了门式轻载起重设备的结构组成与工作原理，可用于起重设备的结构教学、方案展示以及虚拟装配验证场景。
