工字钢轨道行走起重滑车三维结构设计

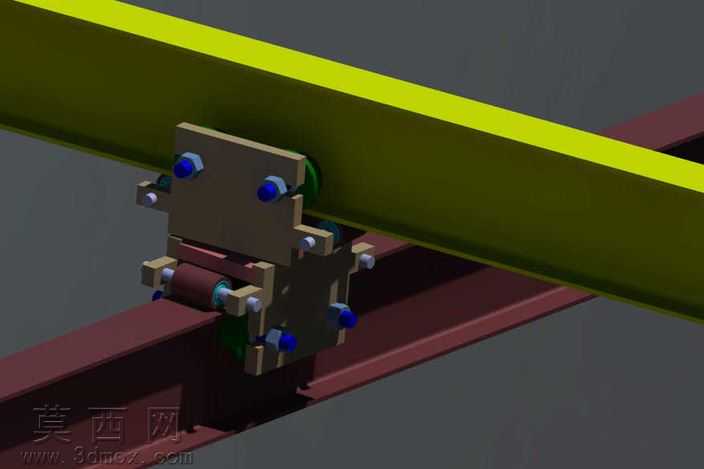

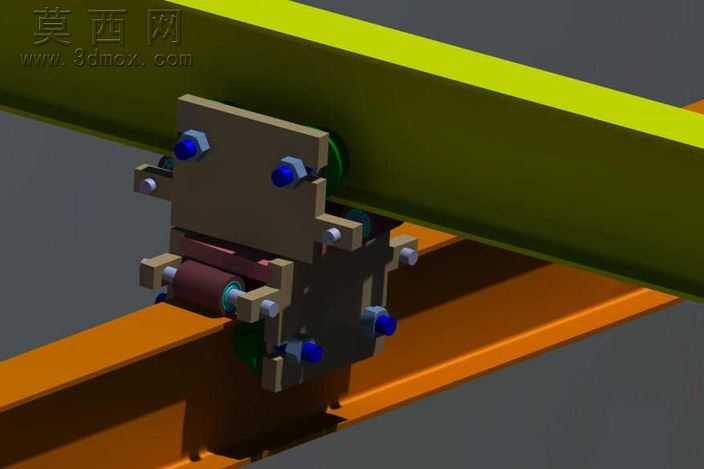

本作品为适配工字钢轨道的行走式起重滑车三维模型，建模过程严格遵循起重机械设计规范，先完成整体方案的尺寸推演，确定适配常规起重作业工字钢轨道的夹持跨度、行走轮组排布与承重载荷参数，再通过三维建模软件逐零件完成特征构建。建模阶段优先搭建核心承载基体，以夹持架为核心基准，分别绘制两侧行走轮安装位、连接销轴孔、底部吊重连接端的特征，所有螺栓孔、轴孔的尺寸均按照机械设计标准匹配对应紧固件规格，避免出现装配干涉问题。轮组部分分别设计了贴合工字钢翼缘上表面的承载行走轮、贴合翼缘侧立面的导向防脱轮，每处轮体都配套设计了轴承安装位、轴端挡圈固定槽，还原真实轮组的转动装配逻辑，所有紧固件均采用标准件模型，螺栓、螺母、垫圈的规格与安装位置完全对应实际装配需求。材质渲染阶段针对不同零件做了区分处理：承载夹持架采用调质结构钢的哑光深灰金属质感，还原钢结构件经机加工与发黑处理后的表面状态；行走轮与导向轮采用高耐磨合金钢材质，表面做轻微磨砂金属质感处理，体现轮体的耐磨属性；紧固件采用镀锌件的亮面金属质感，区分于主体结构件；工字钢轨道分别做了上翼缘荧光黄警示涂装、下腹板红丹防锈底漆的材质效果，还原工业现场起重轨道的常规涂装样式，渲染时添加了柔和的环境光与局部补光，清晰展现各零件的装配层次与结构细节。结构设计上采用双侧对称夹持布局，多组导向轮从多个方向贴合工字钢轨道表面，既保证行走过程中滑车不会出现脱轨、卡滞问题，也能均匀分散吊重载荷，避免局部应力集中；底部吊重连接位采用铰接式结构，可适配不同角度的吊重作业需求，减少起吊过程中的侧向力对行走机构的损伤。整体建模过程全程校验装配间隙，所有活动轮体与轨道、固定架之间都预留了合理的转动间隙，紧固件与安装孔的配合公差符合机械装配要求，完整还原了该类轻型起重滑车的真实结构，可用于起重机构原理演示、轻型起重设备方案设计参考、相关作业场景的三维可视化搭建使用。
