立式顶开小型商用冷冻存储柜结构设计

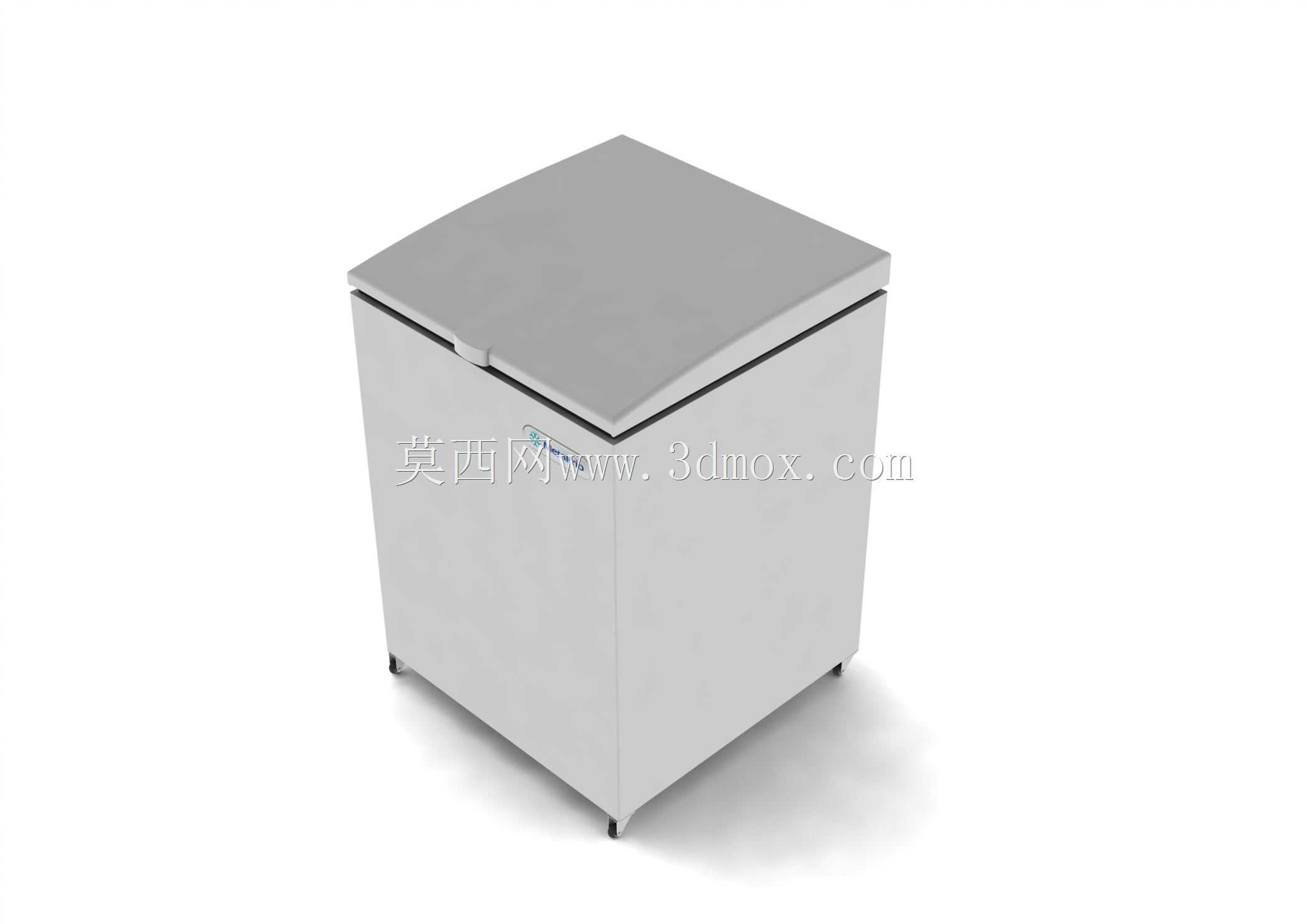

　　这款立式顶开式冷冻存储设备，主要面向小型餐饮门店、便利店、实验室样本暂存等场景设计，可满足小批量食材、试剂、低温物料的长期冷冻存储需求，相比大型卧式冷柜占用地面面积更小，适配狭窄的后厨、操作间边角位置摆放。从结构设计层面来看，整机采用立方体立式布局，顶部设置整体式上掀门盖，门盖与箱体连接处采用隐藏式铰链结构，开合时不会额外占用侧面操作空间，门盖边缘预留密封胶条安装槽，可保证关门后箱体内部的密闭性，减少冷量流失，降低设备运行能耗。箱体外壳采用一体折弯成型的钣金结构，边角处做小圆弧过渡处理，既避免尖锐边角造成的人员磕碰损伤，也能提升钣金壳体的结构强度，减少运输、使用过程中的形变概率。箱体底部配置四个可调式支撑脚，

　　可根据摆放地面的平整度调整每个支脚的高度，保证设备放置平稳，避免运行过程中因地面不平产生振动噪音，支脚采用耐磨防滑材质，同时可隔绝地面潮气对箱体底部的腐蚀。内部冷冻腔为整体式发泡保温层结构，保温层厚度经过热传导仿真校核，在保证外部尺寸紧凑的前提下，尽可能降低冷量传导损失，腔体内壁采用食品级耐低温材质，便于日常清洁打理，不会因长期低温环境出现材质脆化、脱落问题。设计过程中优先考虑了设备的安装边界约束，整机宽度与深度控制在较小尺寸范围内，可适配标准600mm宽度的操作间隙，无需额外预留过多侧面安装空间，顶部开门的操作高度符合人体工程学要求，操作人员站立状态下即可完成取放物料的动作，无需过度弯腰。设备的制冷组件预留安装位位于箱体下部后侧，

　　与存储腔体完全隔离，既方便后续的检修维护，也避免制冷管路的凝露水滴入存储区域影响存放物料，管路走线全部隐藏在箱体夹层内部，外观无裸露管线，整体整洁度更高。在细节设计上，门盖与箱体的配合处设置了定位卡扣结构，关门到位后可实现自动锁紧，避免因人员误碰导致门盖未关严造成的冷量流失，箱体侧面预留了温度控制器的安装位，可根据存储物料的需求调整内部冷冻温度，适配不同存储对象的温度要求。这类小型冷冻设备在实际应用中，常作为大型冷链存储设备的补充，放置在操作工位就近位置，减少操作人员往返大型冷库的频次，提升日常作业效率，相比大型冷柜，其单次存取的开门暴露面积更小，冷量损失更低，更适合高频次小批量取放物料的使用场景。建模过程中对所有钣金件的折弯半径、

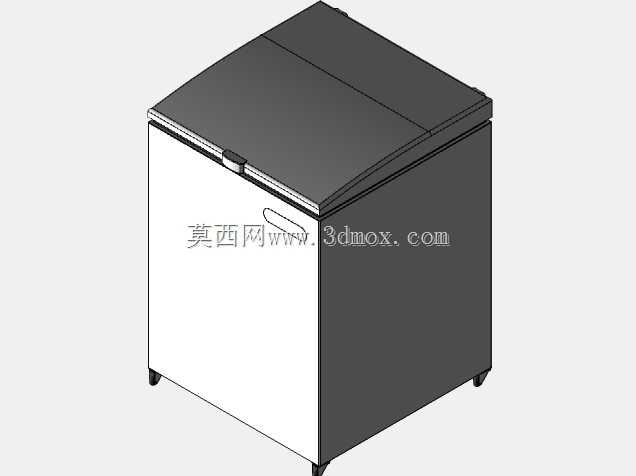

　　抽壳厚度都做了符合实际加工工艺的参数设置，保温层的厚度、密封胶条的压缩量都参考了行业通用的设计规范，可直接用于后续的结构评审、加工工艺编制，也可作为同类小型制冷存储设备的设计参考模板，帮助设计人员快速完成同类型产品的方案迭代，减少重复建模的工作量。
