商用立式玻璃门金属冷冻展示柜结构设计

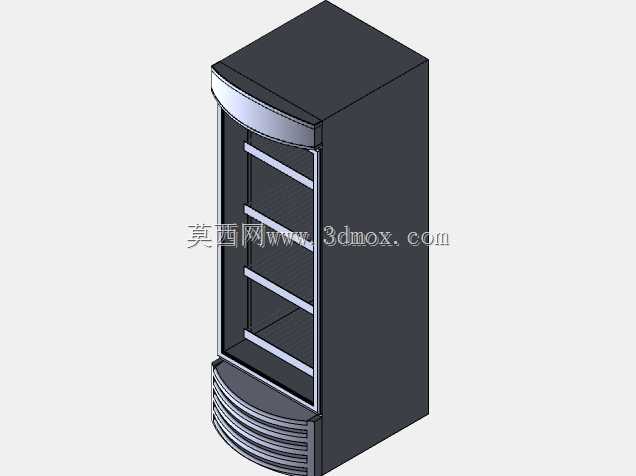

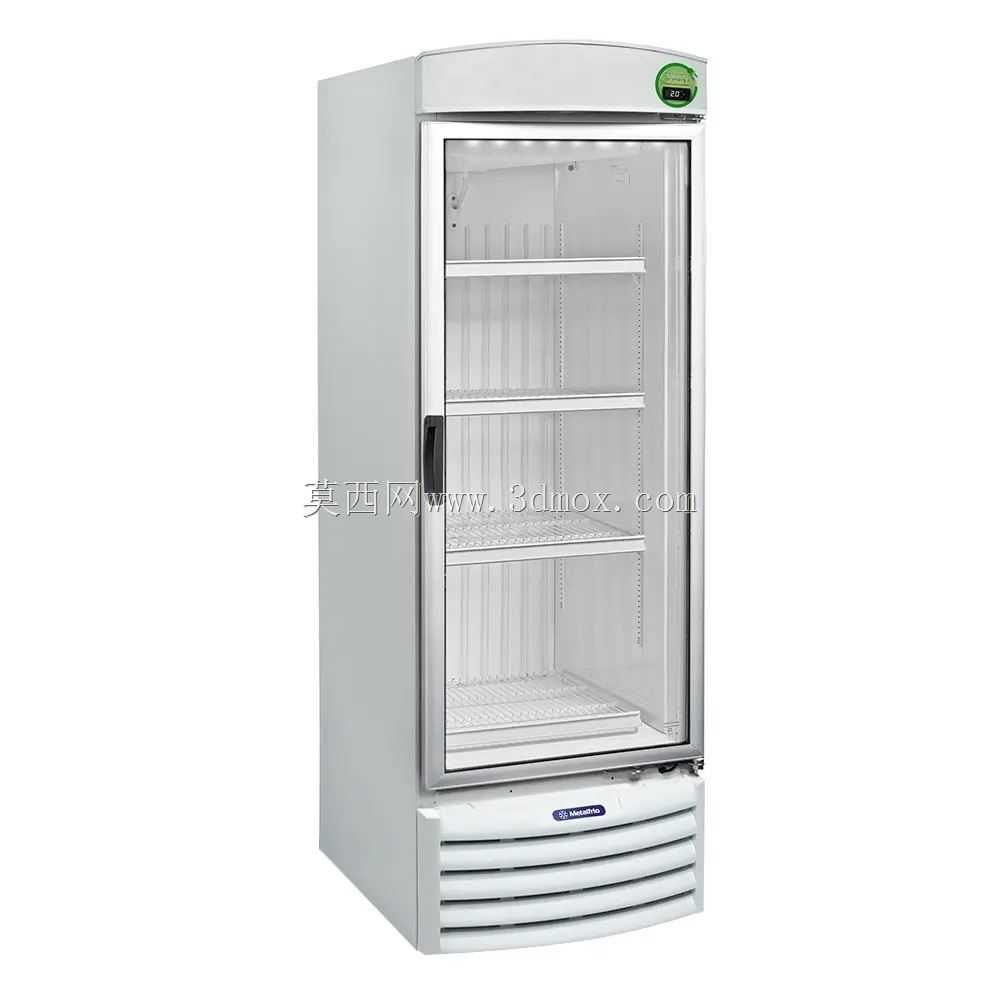

　　在商用冷链终端的场景里，这类立式玻璃门冷冻柜是便利店、商超生鲜区、进口食材门店的核心陈列存储设备，和普通家用冷柜不同，它的核心诉求是在稳定维持-18℃及以下冷冻温区的同时，通过通透的玻璃立面完成商品展示，减少顾客开门选品带来的冷量流失，同时适配商用场景下的高频次开关门、长时间连续运行的工况。从结构设计的角度看，这款设备的柜体采用全金属外壳框架，底部做了弧形格栅式的机组舱设计，既可以给内置的压缩制冷机组预留足够的通风散热空间，弧形造型也能避免商用场景下人员走动磕碰造成的锐角损伤，同时格栅的间隙经过测算，既能满足通风量要求，也能阻挡日常清洁时的飞溅水渍、地面杂物进入机组舱，影响制冷组件运行寿命。

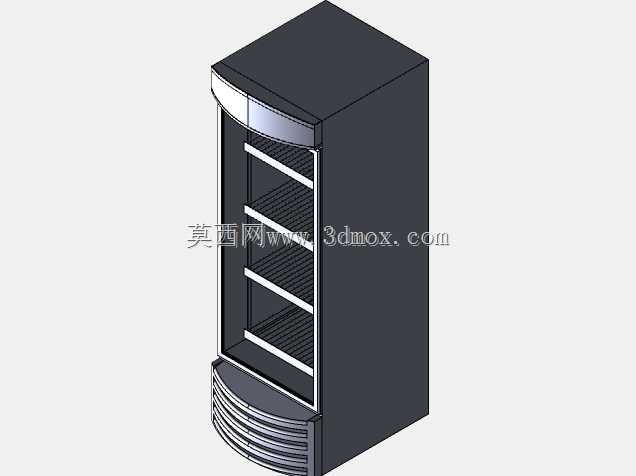

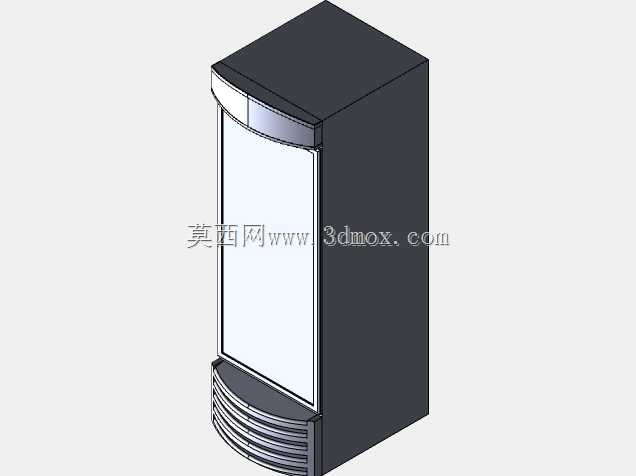

　　设备的正面采用弧形全景玻璃门设计，门框做了一体化的金属包边，门体的密封磁条嵌入包边内侧，关门时可以和柜体门框紧密贴合，阻断冷桥效应，减少冷量外泄。柜体内部设置了四层可调式搁架，搁架的支撑条采用隐藏式内嵌安装，在柜体侧壁预留了多档位的调节卡槽，可以根据存储商品的包装高度灵活调整层间距，不管是盒装冷冻食材、立式包装的冰淇淋还是大规格的冷冻肉品，都能找到合适的放置空间。玻璃门的顶部做了弧形过渡的装饰端盖，既可以隐藏门体的上转轴组件、照明线路，也让整体外观更流畅，避免直角结构积灰难清理的问题。

　　从安装边界的尺寸来看，这款设备的宽度为675毫米，深度为850毫米，整体高度2044毫米，572升的有效容积刚好适配大多数便利店的靠墙陈列位，850毫米的深度不会占用过多的店内通行空间，2044毫米的高度和常规商用门店的吊顶高度、货架高度匹配，不会出现顶部预留空间不足影响散热的问题。设计时特意将制冷机组整合在柜体底部，不需要额外预留顶部的机组安装空间，安装时只需要在柜体背部预留50毫米以上的通风间隙，左右两侧预留20毫米的安装间隙即可，不需要复杂的现场安装调试，设备就位后调平底部脚轮就可以接电运行。

　　在功能结构的设计逻辑上，这款设备重点平衡了展示性和冷冻性能：玻璃门采用双层中空电加热玻璃，避免柜内外温差过大导致玻璃表面结露起雾，保证顾客在任何时候都能清晰看到柜内商品；柜体的金属外壳和内胆之间填充了高密度的聚氨酯发泡层，发泡层厚度经过热传导仿真优化，在保证柜体结构强度的前提下，把冷量损耗降到最低，减少压缩机的启停频次，降低长期运行的能耗。底部的机组舱采用抽拉式结构设计，后期维护时不需要挪动整个柜体、拆开整体外壳，只需要打开前部的格栅面板就可以拉出制冷机组完成检修、清洁冷凝器的操作，大幅降低商用场景下的设备维护成本。

　　柜体内部的冷风循环采用背部送风结构，冷风从背部的风道均匀送出，在柜内形成循环风幕，避免出现柜内上下温差过大的问题，保证每一层搁架上的商品都能处于均匀的冷冻温度环境中，不会出现上层商品温度不够、下层商品冻硬结霜不均的情况。门体的转轴采用带自动回弹的结构，当开门角度小于90度时门体可以自动闭合，避免顾客选品后忘记关门导致冷量大量流失，同时门体的开启角度最大可以达到180度，方便后期清洁内部、调整搁架或者批量补货时操作。柜体底部配置了带锁止功能的万向脚轮，日常补货或者清洁地面时可以轻松推动设备，就位后锁止脚轮就可以固定设备位置，不需要额外打膨胀螺栓固定，适配门店布局调整的需求。

　　从结构建模的细节来看，这款设备的所有钣金件都做了折边圆角处理，没有外露的锐角切口，避免生产装配和后期使用过程中造成划伤；玻璃门的密封磁条采用可插拔设计，长期使用后磁条老化变形时可以直接更换，不需要整体更换门体；内部搁架采用食品级的金属材质，表面做了防腐蚀涂层处理，耐受冷冻环境下的低温，不会因为长期低温出现涂层脱落、生锈的问题，也方便日常清洁擦拭。
