30mm口径真空吸盘吸波杯结构设计

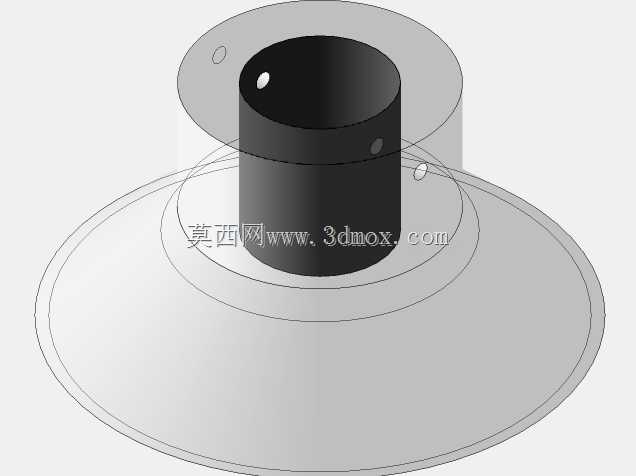

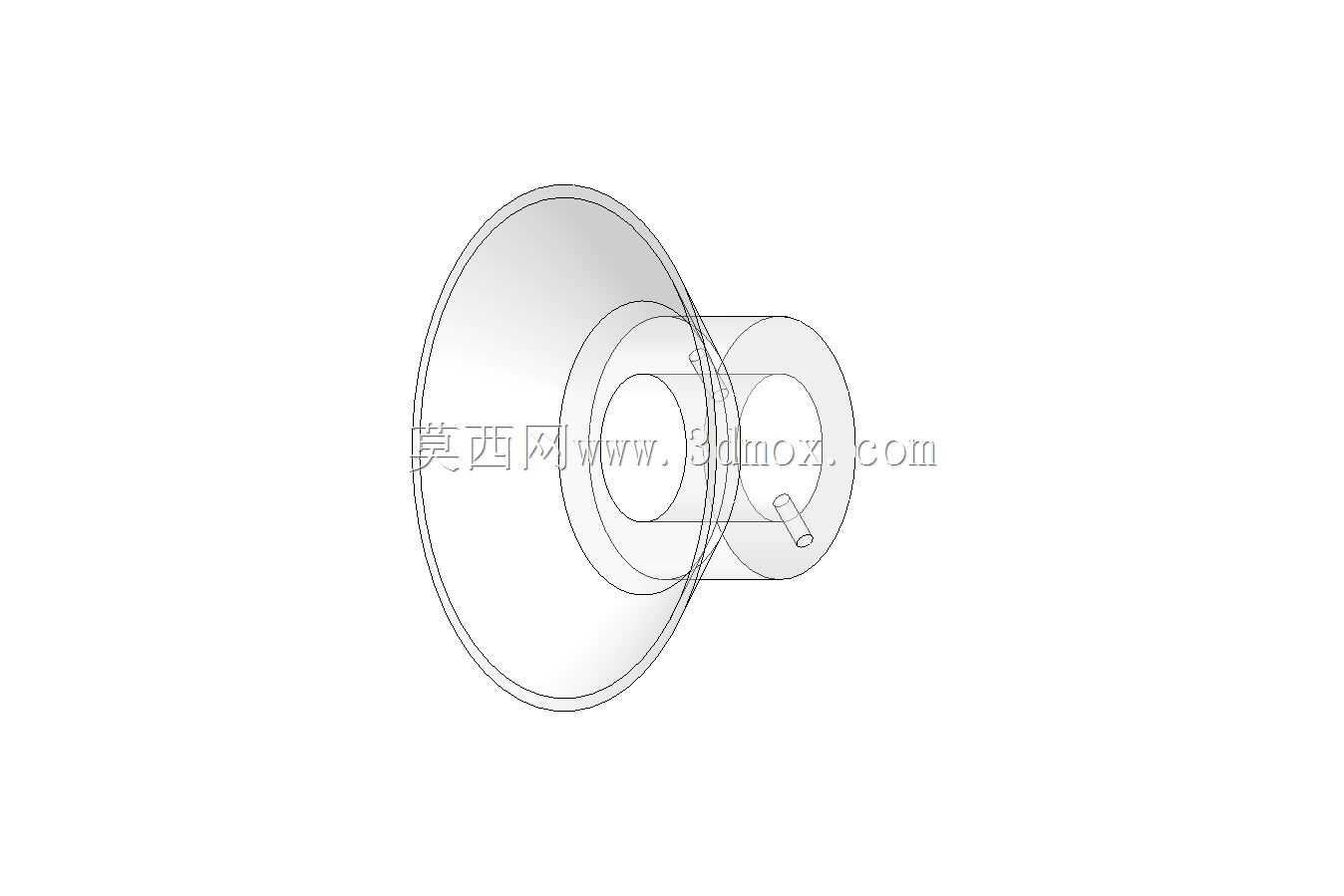

　　在自动化生产线的物料搬运环节，真空吸盘作为负压系统的末端执行件，承担着拾取、转移各类工件的核心作用，这款30mm口径的吸盘结构，主要适配轻薄片状、表面平整工件的搬运需求，常见于电子元器件组装、包装线取料、板材上下料等场景，相比大口径吸盘，它的负压作用面积集中，在小尺寸工件拾取时不会出现多余负压泄漏，也不会因吸附力过大压伤脆弱工件表面。从结构设计来看，这款吸盘采用了阶梯式的安装基座搭配喇叭状的唇边结构，唇边部分采用薄壁柔性设计，接触工件表面时可以自适应微小的平面度误差，即使工件表面存在0.1mm以内的轻微凹凸，唇边也能完全贴合形成密封腔，保证负压建立的速度与稳定性。基座部分设置了同轴的安装通孔与侧部的气嘴接口，

　　安装时可以直接将基座套入设备的吸盘连接杆，通过侧部气嘴连接负压管路，不需要额外设计转接结构，安装边界控制合理，基座外径比吸盘唇边直径小12mm，在密集排布的多吸盘取料工站中，相邻吸盘的最小安装间距可以控制在35mm以内，不会出现结构干涉问题。设计过程中重点考量了负压作用下的结构形变，唇边的壁厚从边缘到基座连接位置呈渐变增厚趋势，边缘壁厚0.8mm保证贴合柔性，靠近基座位置壁厚增加到2.5mm，避免负压加载时唇边出现过度翻折导致密封失效，同时基座内部设置了一圈加强筋结构，在持续负压吸附状态下，基座不会出现径向收缩变形，保证与连接杆的配合精度，长期使用也不会出现松脱漏气问题。在实际工况适配中，这款吸盘的有效吸附行程为5mm，

　　当取料机构下行接触工件时，唇边可以产生5mm的压缩形变，不需要机构具备极高的下行定位精度，即使机构Z向定位存在±2mm的误差，也能保证唇边完全贴合工件建立负压，降低了对设备运动精度的要求，也能抵消工件堆叠时的高度差带来的取料失败风险。气嘴接口采用标准的快插接口尺寸，适配行业通用的4mm外径气动气管，现场安装时不需要额外加工接头，直接插入气管即可完成气路连接，维护更换时也可以快速插拔，减少产线停机时间。结构的流道设计做了圆弧过渡处理，负压气流从吸盘内腔进入气嘴的位置没有直角拐点，气流阻力小，负压建立时间可以控制在0.2秒以内，满足高速取放料的节拍要求，在每分钟60次以上的取料节拍下，依然可以稳定保持吸附力，不会出现掉件问题。

　　针对不同的工件材质，这款吸盘的唇边结构可以适配光滑塑料、金属薄片、纸质包装、玻璃面板等多种表面材质，不需要更换吸盘型号即可覆盖多数常规平整工件的取料需求，在多品种小批量的柔性生产线上，可以减少备件库存种类，降低生产运维成本。安装部分的配合公差采用H7/g6的间隙配合，与标准吸盘连接杆装配后，同轴度误差可以控制在0.1mm以内，高速运动时不会出现偏摆，保证取料位置的重复精度，满足自动化组装工位的定位要求。整体结构没有多余的复杂特征，建模过程中所有特征都采用参数化设计，修改口径尺寸、安装接口规格时只需要调整对应参数即可快速衍生出不同规格的吸盘模型，方便设计人员根据具体工况快速选型改型，缩短设备设计周期。
