同心异径管道转接接头结构设计

　　在工业流体输送管路系统的布设过程中，不同管径管线的衔接是管路设计环节无法回避的实际问题，异径管作为管路变径段的核心转接构件，承担着匹配不同通径管线、保障介质流态平稳过渡的关键作用，本次呈现的同心异径管结构，正是针对中低压流体输送场景开发的标准转接件。从实际应用场景来看，这类异径管广泛覆盖民用给排水、化工介质输送、暖通循环管路、气动系统布设等多个工程领域，但凡存在管线通径变化的直线路段，都需要这类构件完成管径的平顺过渡，避免管径突变造成的介质紊流、局部阻力激增、管路压损过大等问题。

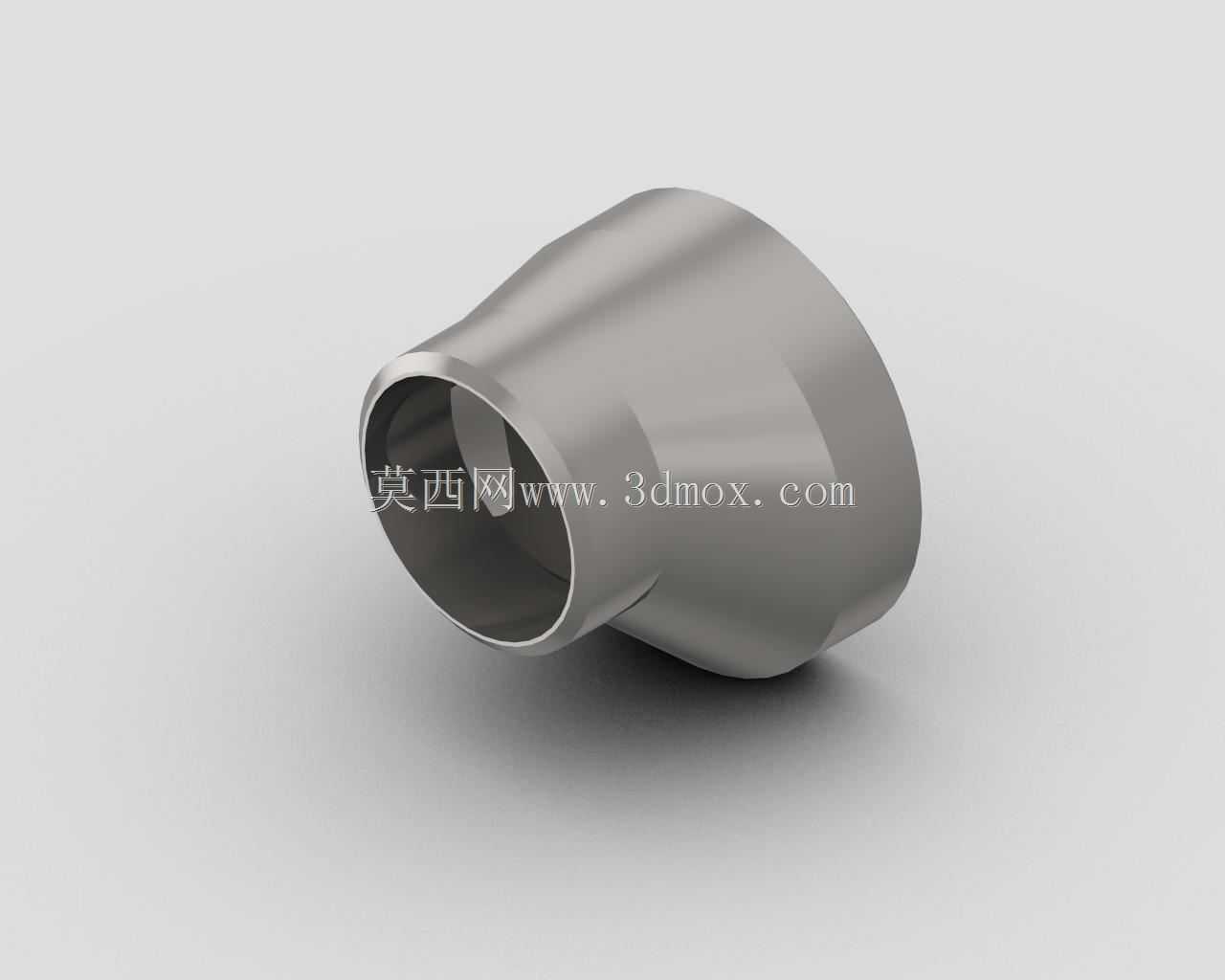

　　从功能特性层面分析，该同心异径管采用两端同轴的结构设计，变径段为平滑过渡的锥面结构，不存在局部的直角转折或截面突变，介质在流经变径段时，流道截面沿轴向连续变化，能够最大程度降低局部阻力系数，减少介质输送过程中的能量损耗。两端的连接端口采用标准圆柱面结构，可适配焊接、法兰对接、卡套压接等多种主流管路连接方式，端口处的壁厚经过针对性加强，能够承受管路连接时的装配应力，避免长期使用过程中端口出现变形、开裂等失效问题。整体结构采用对称式设计，安装时无需额外调整周向角度，对中难度低，能够有效降低现场施工的装配工作量，尤其适合长距离直管线的变径布设场景。

　　在设计思路的考量上，这款异径管的结构参数完全贴合管路系统的实际受力特点。首先是变径段的锥角选取，锥角过大会导致流道变化过于突兀，加剧介质紊流的产生，锥角过小则会导致变径段轴向长度过长，占用过多的管路安装空间，同时提升构件的加工成本，本次设计的锥角取值经过流场仿真验证，在保障流态平稳的前提下，尽可能压缩了轴向尺寸，兼顾了水力性能与安装空间的双重需求。其次是壁厚的梯度设计，异径管的壁厚并非均匀分布，大径端与小径端根据各自对应的管路压力等级匹配对应壁厚，中间变径段采用平滑过渡的壁厚分布，既避免了局部应力集中，也合理控制了构件的整体重量，减少不必要的材料消耗。端口位置预留了标准的加工余量，可根据实际连接需求加工坡口、螺纹或者密封槽，适配不同的管路密封要求。

　　从外形尺寸与安装边界来看，该异径管的两端通径覆盖常规管路的常用规格区间，大径端与小径端的同轴度公差控制在机械加工的标准精度范围内，安装后不会出现管线偏心、错位的问题，能够保障整条管线的直线度要求。变径段的外表面为光滑回转面，不存在突出的结构特征，安装后不会与周边的管路支架、保温层、防护结构产生干涉，外表面的光滑结构也便于后续做防腐处理、保温包裹等现场施工操作。轴向总长度经过优化，既满足变径流道的长度要求，也不会在管线布设时占用过多的轴向空间，尤其适合安装空间紧凑的设备内部管路、车间架空管线等场景。在安装边界的适配性上，该异径管的结构可适配水平、垂直、倾斜等任意角度的管路布设，不存在安装方向的限制，构件本身的重量由两端连接的管线承担，无需额外设置独立的支撑结构，能够降低管路系统的整体布设成本。

　　从长期运行的可靠性角度考量，该异径管的回转体对称结构不存在结构应力集中的薄弱点，在承受管路内压、温度变形、管线振动等复合载荷时，应力分布均匀，不会出现局部应力过载的问题。内壁的光滑过渡结构能够减少介质中的杂质在变径位置的沉积，避免长期运行后出现流道堵塞、局部腐蚀等问题，尤其适合输送带有少量固体颗粒的流体介质。整体结构无活动部件、无密封结合面，不存在长期运行后的磨损、泄漏风险，使用寿命与整条管线的服役周期匹配，可有效降低管路系统的后期维护成本。
