带颈对焊钢制管法兰连接构件设计

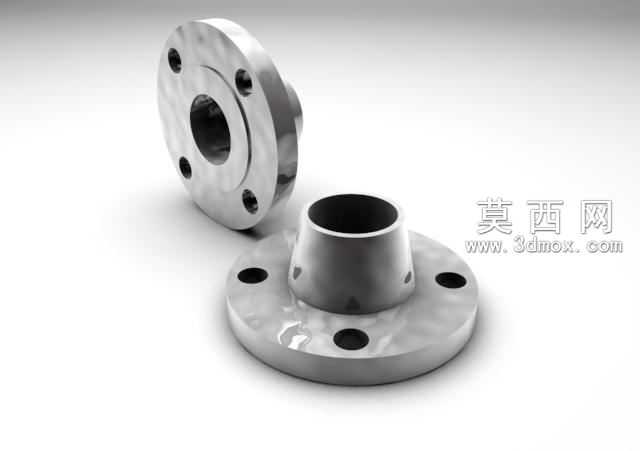

本作品为带颈对焊法兰的三维参数化建模成果，建模过程严格遵循钢制管法兰的通用尺寸规范，首先通过草绘绘制法兰盘的外轮廓、内孔通径以及颈部的锥度过渡截面，利用旋转特征生成法兰的基础基体，保证颈部与法兰盘的过渡圆角符合应力分散的设计要求，避免应力集中导致的承压失效。随后在法兰盘端面上均匀布置螺栓通孔，通过圆周阵列特征完成所有孔位的排布，确保孔位的分度圆直径、孔间距公差符合管路连接的装配要求，同时对孔口做倒角处理，去除锐边避免安装时划伤密封垫片。建模过程中对法兰的密封面做了精细化处理，根据公称压力等级设置密封面的平面度与表面粗糙度参数，保证与垫片配合时的密封性能，颈部的长度与壁厚根据管道对接的焊接要求设置，预留足够的焊接操作空间，保证对接焊缝的强度。材质渲染阶段采用金属不锈钢材质，调整材质的反射率、粗糙度参数，还原金属法兰经机加工后的金属光泽与表面质感，对密封面区域单独设置材质参数，体现精加工后的细腻表面效果，颈部与法兰盘的过渡区域做光影柔化处理，清晰展示结构的过渡形态。设计过程中充分考虑法兰的实际使用场景，针对承压管路的受力特点优化颈部的锥度设计，让管道传输过程中的轴向应力能够顺着颈部平滑传递到法兰盘，再通过螺栓组均匀分散，避免局部应力过大造成法兰变形。建模时所有特征均采用参数化驱动，可通过修改公称通径、公称压力、螺栓孔数量等参数快速生成不同规格的同系列法兰模型，适配不同的管路设计需求，模型的所有尺寸均预留工程图导出的基准，可直接生成符合加工要求的二维工程图纸，用于指导实际的车削、钻孔等机加工工序。渲染阶段采用柔和的影棚布光，多角度展示法兰的正面密封面、螺栓孔排布、颈部对接结构以及侧面厚度，清晰呈现各部分的结构比例与连接关系，直观体现法兰的结构特点与装配适配性。
