英雄联盟凯洛主题长剑造型三维结构设计

　　做这个长剑造型的结构设计时，最先要明确的是它的应用场景——这类道具模型主要服务于游戏IP衍生的实体道具制作、3D打印手板打样、cosplay道具加工以及文创展示摆件的生产环节，和常规工业机械零件的设计逻辑不同，它不需要承担实际的切削、承重等工业载荷，但对造型还原度、曲面顺滑度、装配拼接的容错率有很高要求。

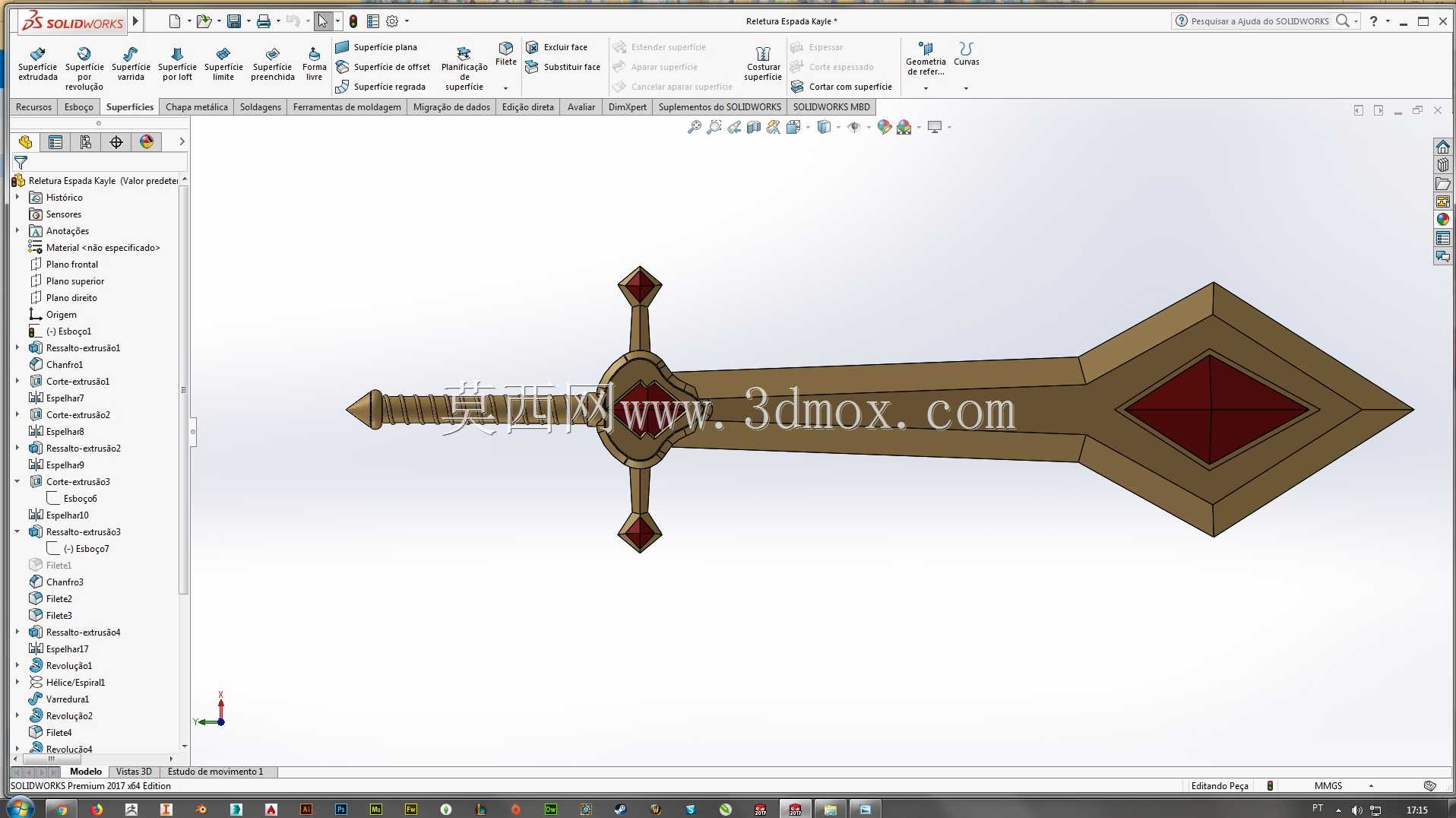

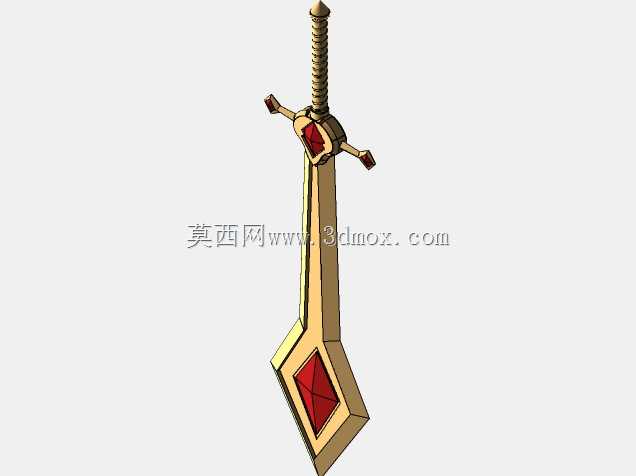

　　从结构拆分来看，整个模型分为剑刃、护手、握柄、配重尾椎四个独立装配段，每一段的衔接位置都做了0.2mm的装配止口，方便后续3D打印后直接拼接，不需要额外做大量的打磨修配。剑刃部分采用对称菱形截面设计，从靠近护手的位置向剑尖方向做线性收窄，刃口位置做了R0.3的圆角过渡，既避免打印后出现锐边易断的问题，也能还原游戏设定里的厚重质感，不会因为刃口过薄显得单薄。护手部分是整个造型的视觉核心，十字形的结构两端做了菱形宝石嵌槽，嵌槽深度为3mm，槽壁做了1度的拔模斜度，后续不管是粘贴亚克力装饰件还是做滴胶填色，都能顺利安装，不会出现卡滞或者间隙过大的问题；护手中心和握柄衔接的位置做了直径8mm的定位孔，和握柄端部的定位轴采用间隙配合，装配时可以直接对准压入，不需要额外做定位标记。

　　握柄部分做了等距的环形防滑槽，槽深0.8mm，槽间距2mm，这个尺寸是参考常规手持道具的握持手感设定的，既不会因为槽过深硌手，也能保证握持时的摩擦力，避免道具脱手；握柄内部做了中空设计，壁厚2mm，在保证整体结构强度的前提下，能大幅降低打印材料的消耗，同时减轻整体重量，长时间手持也不会出现负重过大的问题。尾椎部分的造型和护手两端的宝石造型做了呼应，同样设置了菱形嵌槽，和护手的嵌槽尺寸保持一致，加工装饰件时可以统一开料，减少加工工序。

　　从安装边界来看，整个模型总长度控制在320mm，最大宽度为护手位置的110mm，最大厚度为剑刃根部的12mm，这个尺寸刚好适配常规桌面级FDM3D打印机的成型幅面，不需要拆分打印就能一次成型单个零件，对于工业级光固化打印来说，这个尺寸也能在平台上一次排布6-8件，大幅提升批量打印的效率。设计时特意规避了大角度的悬空结构，所有曲面的悬空角度都控制在45度以内，打印时不需要添加大量支撑，减少后期支撑拆除的工作量，也能避免支撑拆除后留下的表面瑕疵，降低后处理的打磨成本。

　　在曲面过渡的处理上，所有不同造型面的衔接位置都做了G1连续的圆角过渡，没有生硬的棱角转折，不管是做喷漆上色还是电镀处理，都能保证漆面的均匀附着，不会出现棱角位置漆层过薄或者积漆的问题。考虑到部分用户会将这个模型作为金属铸造的母模，设计时所有的壁厚都保持均匀，没有出现壁厚突变的位置，避免铸造时出现缩孔、浇不足的缺陷；同时所有的内角都做了R1以上的圆角，避免铸造时出现应力集中导致的开裂问题。

　　不同于工业功能零件优先保证性能的设计思路，这个道具模型的设计核心是在还原造型特征的前提下，尽可能降低后续加工、装配、后处理的难度，让不同加工条件的使用者都能顺利做出成品——不管是个人爱好者用桌面打印机制作摆件，还是小批量生产cos道具的工作室做翻模生产，这个结构都能适配对应的工艺要求，不需要再对模型做额外的结构修改。在配重设计上，特意将护手和尾椎部分的局部壁厚做了加厚处理，让整个道具的重心落在护手前方15mm的位置，和真实金属长剑的重心位置接近，手持时的配重手感更真实，不会出现头轻尾重或者头重脚轻的握持违和感。
