工业传感类快插式连接接头结构设计

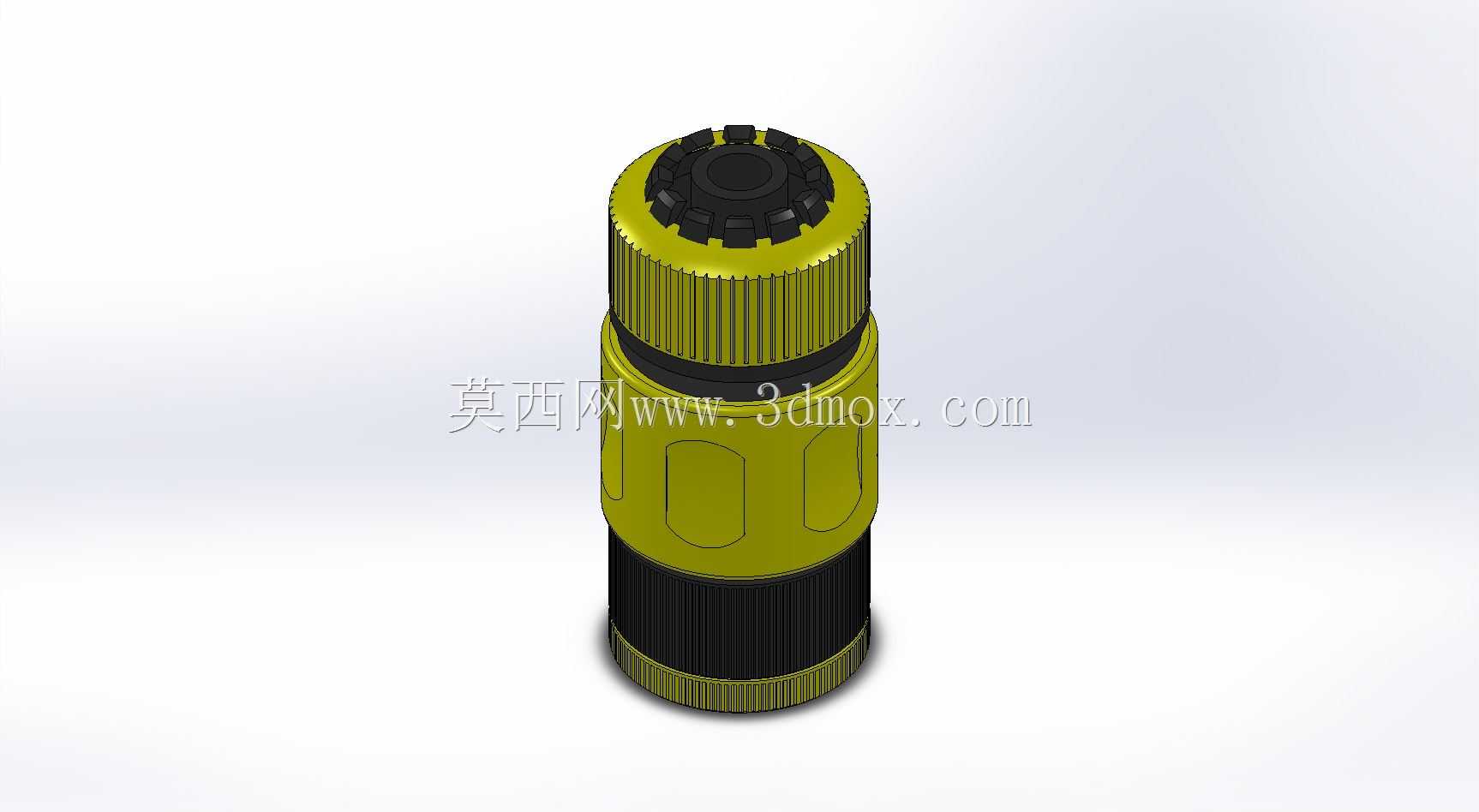

　　在工业传感检测系统的布线与组件连接环节，这类快插式连接接头是现场布线、传感单元快速拆装维护场景里的常用部件，主要承担传感信号传输通路的物理连接、线缆端防护以及现场快速插拔的功能，在自动化产线的传感点位布设、设备传感模块检修更换、户外工业传感节点搭建等场景中，这类接头的结构合理性直接影响现场施工效率与连接可靠性。从实际使用需求出发，设计这类接头时首先要兼顾手持操作的防滑性与插接后的密封防护性能，主体采用分段式柱体结构，不同功能段做差异化的表面处理：靠近插接端的滚花段采用细密轴向直纹滚花，既可以在插拔旋紧时提供足够的手部摩擦力，也能在配套锁紧螺母旋合时提供防滑受力面；中间握持段做内凹的弧形指槽，匹配成年人手持操作时的指腹弧度，

　　长时间反复插拔操作也不会出现硌手、打滑的问题；尾端的线缆引入段同样做滚花处理，同时内置橡胶密封衬套，当线缆穿入后旋紧尾端压帽即可挤压衬套抱紧线缆外皮，既可以阻挡粉尘、切削液、水汽从线缆引入位置进入接头内部，也能承受一定程度的线缆拉拽力，避免线缆受外力拉扯时内部芯线与插针脱开。接头内部的插针安装基座采用绝缘耐温的工程塑料材质，插针排布遵循工业传感连接的通用针脚定义，不同功能针脚做防呆错位设计，插接时只有对准定位槽才能完全插入，从结构上避免插反导致的传感信号短路、针脚弯折问题。外形尺寸方面，整体柱体直径控制在适合单手握持的范围，总长度适配常规工业传感点位的安装空间，不会因为接头过长导致设备外壁走线时出现干涉，

　　插接端的配合公差按照精密小间隙配合设计，插入后配合段的径向晃动量控制在0.1mm以内，保证插针与插孔的接触面积稳定，避免设备运行时的振动导致接触不良、信号跳变的问题。安装边界上，这类接头不需要额外的安装固定座，直接通过插接端的卡扣或者螺纹与传感本体、接线端子座对接即可，适配市面上主流的圆柱型工业传感单元的接口尺寸，在设备侧壁、走线槽旁、机械臂关节处的传感点位都能直接安装使用，不需要对原有设备结构做额外改造。结构设计过程中，特意将接头的受力薄弱位置做了壁厚加强，比如滚花段与握持段的衔接位置做了圆角过渡，避免反复插拔受力时出现应力开裂；表面的黄绿配色做了分区处理，不同功能段的颜色区分可以让现场运维人员快速识别接头的锁紧状态与插接方向，

　　不需要额外做标识标记就能快速完成插拔操作。内部的密封结构采用多道O型圈设计，插接到位后O型圈被挤压填充接头与对接座之间的间隙，防护等级可以达到工业现场常用的IP67级别，在有切削液飞溅、粉尘较多的机加工车间、焊接工位等场景下使用，也不会出现内部进污导致的接触失效问题。考虑到现场维护时可能出现的带尘插拔情况，插针基座的端面做了导流斜面，插拔过程中附着在对接面的粉尘会顺着斜面滑落，不会被挤入插针孔内部导致接触电阻增大。尾端的线缆适配范围覆盖常用的工业传感线缆外径，通过更换不同内径的密封衬套，就可以适配不同线径的屏蔽线缆、非屏蔽线缆，不需要重新开模制作接头主体，降低了不同场景下的配件备货成本。
