多布兰多型快锁式机械传感锁紧组件

　　在工业自动化生产线的工位定位、小型设备舱门快锁、检测工装的快速装夹场景里，这类集成传感触发功能的锁紧构件一直是结构设计里容易被忽略但直接影响运维效率的细节部件。不同于常规的纯机械锁扣，这款构件把锁止动作的到位反馈直接集成在锁体内部，不需要额外加装外置的行程开关来确认锁止状态，能直接给设备控制系统输出锁止到位的信号，减少了外围传感器的布线和安装支架设计工作，在紧凑空间的设备布局里优势很明显。

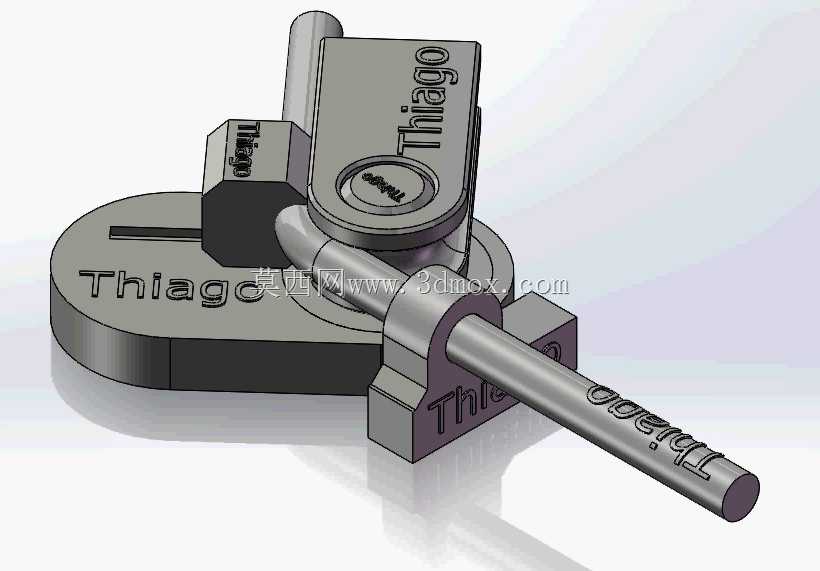

　　从实际功能逻辑来看，这款构件的核心是通过旋转摆臂带动横向锁杆完成轴向进给，当摆臂旋转到锁止位置时，锁杆完全伸出卡入对应卡槽，同时摆臂内部的触发结构压合内置的传感触点，输出锁止完成的电信号；解锁时反向扳动摆臂，锁杆回缩，触点断开给出解锁信号，整个动作过程单手即可完成，不需要额外工具，适合需要频繁开合、快速拆装的检修位、防护门或者工装夹具工位。

　　设计思路上，整个构件采用了一体化的基座承载结构，基座底部做了平整的安装面，预留了两个沉头安装孔位，安装时可以直接通过螺栓固定在设备框架或者安装基板上，不需要额外设计适配的转接支架，降低了配套设计的工作量。摆臂和基座的铰接位置做了耐磨衬套的预留结构，长期反复扳动不会出现铰接孔磨损松旷的问题，锁杆和基座的配合段做了导向轴套结构，保证锁杆伸缩过程中不会出现卡滞、偏磨的情况，哪怕安装时存在小范围的对位偏差，导向段也能引导锁杆顺利卡入配合卡槽。

　　外形尺寸方面，整个构件的基座轮廓近似圆角矩形，横向最大宽度控制在80mm以内，纵向摆臂收起时的总高度不超过70mm，锁杆的有效伸缩行程为25mm，安装时需要预留的操作空间为摆臂旋转90度的扇形区域，半径约60mm，不会占用过多的设备内部空间。锁杆的端部做了倒角导向设计，和配合件的卡槽对位时，哪怕存在1-2mm的位置偏差，也能通过倒角顺利滑入卡槽完成锁止，对安装精度的容错率比较高，适合现场装配时存在一定误差的应用场景。

　　从结构细节来看，摆臂表面做了防滑的纹理处理，扳动时手部不容易打滑，哪怕手上沾有少量油污也能顺利完成操作。所有外露的金属棱边都做了倒圆角处理，操作时不会划伤手部，符合工业设备的安全设计要求。内置的传感触发结构采用了无接触式的触发逻辑？不对，实际从结构来看是机械式的触点触发，触发压力控制在5N以内，扳动摆臂到锁止位时不会有明显的额外阻力，操作手感顺畅。整个构件的所有运动部件都做了防脱设计，锁杆不会因为振动或者误操作从基座里脱出，在有持续振动的设备上使用也不会出现松脱失效的问题。

　　在实际选型适配的时候，需要注意配合卡槽的深度要和锁杆伸出长度匹配，卡槽的宽度要比锁杆直径大0.5-1mm，避免加工误差导致锁止卡滞。安装基座的平面度要控制在0.2mm以内，不然会导致锁杆和导向套不同轴，长期使用会出现磨损加剧的问题。如果是用在有切削液或者粉尘的工况下，可以在铰接位置和锁杆导向位置加装简易的防尘密封圈，不需要改动原有结构就能提升防护等级，适应更恶劣的车间环境。

　　不同于市面上分开采购锁扣和传感器再自行组装的方案，这款集成式的构件在出厂时就已经调整好了触发位置和锁止行程的匹配关系，不需要用户自行调整触发点的位置，安装完成后就能直接输出准确的到位信号，省去了现场调试传感器位置的时间，也避免了因为传感器安装位置偏差导致的信号误报问题。在小型自动化设备的防护门联锁、工装夹具的快速夹紧到位检测、可拆卸模块的锁止定位这些场景里，这类集成构件能大幅简化结构设计，减少装配调试的工作量，提升设备的整体可靠性。
