曲面安装式传感检测面结构件

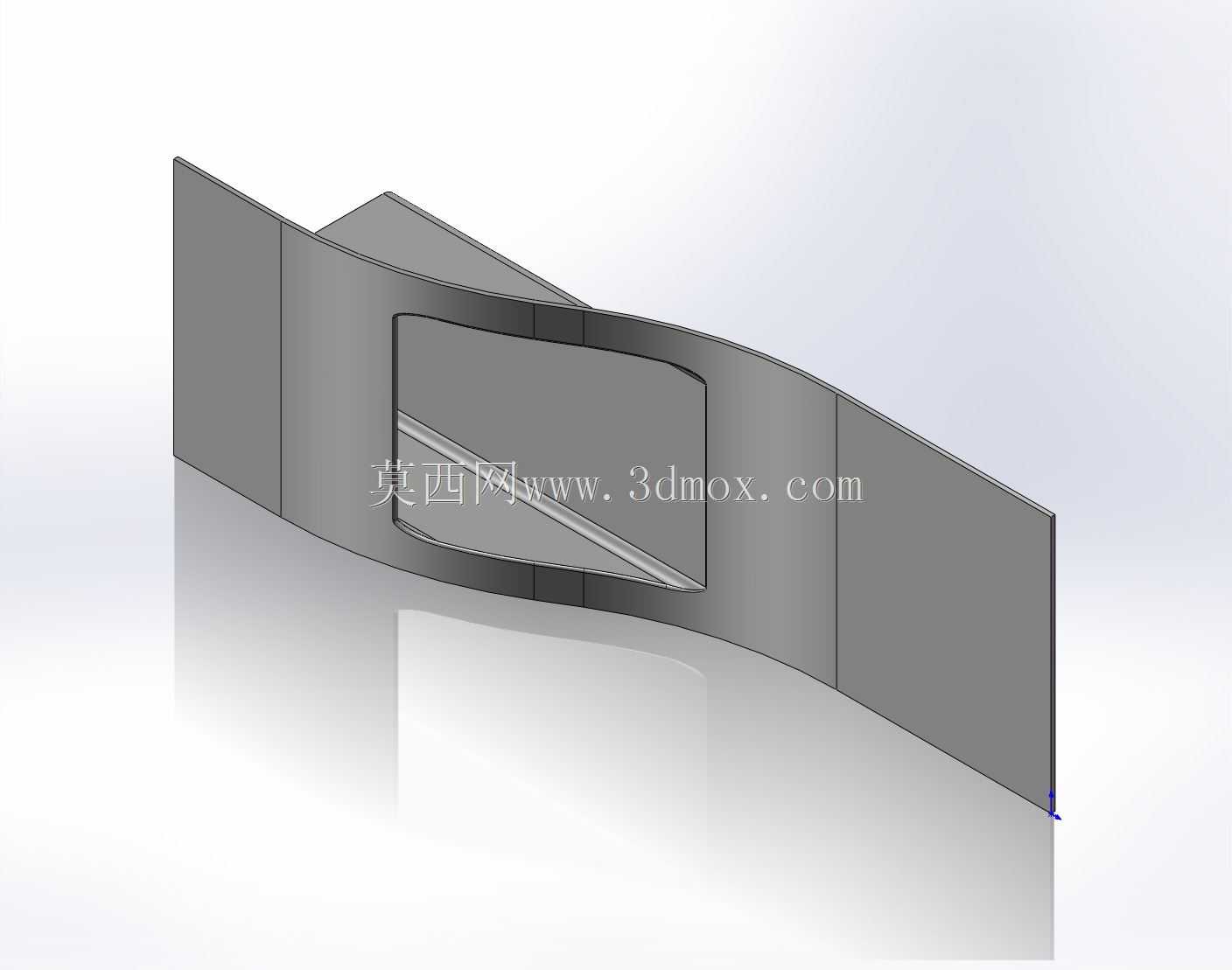

　　做这类曲面传感安装构件的设计，最先要捋顺的是现场安装的贴合问题，很多工业检测场景里，传感单元不是装在平整的安装面上，比如弧形管道外壁、曲面设备壳体、流线型工装的检测位，常规的平板式安装座根本没法贴紧安装面，硬拧螺丝会让安装座变形，要么压坏内部的传感元件，要么让检测面和被测对象的距离出现偏差，直接影响检测精度。这个构件的整体弧形轮廓，是完全匹配对应安装基面的曲率做的，两侧延伸的平直段是安装固定位，上面预留的安装孔位做了沉头设计，装配后螺丝头不会突出构件表面，避免和周边运动部件产生刮擦，也不会积留生产现场的粉尘、切削液或者其他杂物。中间的开窗区域是传感检测的工作面，开窗的边缘做了圆角过渡，一方面是避免钣金加工的时候出现应力集中导致开裂，另一方面是给传感单元的检测留出足够的无遮挡视野，不会因为构件的边框遮挡检测范围，导致信号采集出现盲区。

　　从结构设计的逻辑来说，这个构件采用薄型钣金折弯成型的方案，没有多余的拼接焊缝，整体一体弯折的结构刚性更好，长期在有振动的生产现场使用也不会出现焊缝开裂、结构松动的问题。构件的厚度选择是兼顾了刚性和安装空间的，太薄的话安装锁紧的时候容易产生翘曲变形，导致检测面的角度偏移，太厚的话会占用过多的安装空间，在一些紧凑的设备内部没法布置。曲面部分的弧度公差控制是设计里的重点，安装面的弧度和配套基面的弧度偏差不能超过0.1mm，不然装配后会出现局部间隙，长期使用容易积攒杂物，也会让构件的固定出现松动，在设备运行振动的影响下慢慢移位，导致检测位置偏移。

　　实际应用里，这类构件常用在自动化生产线的物料检测位、管道外壁的流量或温度传感安装、曲面工装的到位检测场景，比如弧形输送轨道的侧面，用来安装光电式或者电容式的传感单元，检测轨道上的工件是否到位，因为轨道本身是弧形的，用普通的直角安装支架会突出到轨道内部，刮蹭输送的工件，这种贴合弧面的安装构件完全顺着轨道的曲面走，不会突出干涉工件的输送路径。还有在一些流线型的工业设备外壳上，需要安装外露的传感检测单元，用这种曲面结构件可以和设备外壳的曲面完全齐平，既保证外观的整体性，也能让传感单元的检测面和外壳表面保持一致的高度，不会因为突出外壳被磕碰损坏，也不会因为凹进去导致检测距离不够。

　　设计的时候还要考虑传感单元的安装空间，中间开窗的内部尺寸要匹配所选传感单元的外径，预留0.2mm左右的装配间隙，方便传感单元的装入和后期更换，构件内部的折弯边要做压边处理，给传感单元的固定提供支撑面，不用额外加固定支架就能把传感单元卡在构件内部，减少装配的零件数量，降低整体的装配工作量。两侧的安装固定段的长度是根据安装位的螺丝间距来定的，要保证两个安装孔的中心距和设备基面上的预留孔位完全对应，安装孔的直径比所用的固定螺丝大0.5mm，预留一定的装配调整余量，避免因为加工误差导致孔位对不上没法安装。构件的表面没有做多余的凸起结构，所有的折弯边都做了钝边处理，不会划手，装配和后期维护的时候也不会刮伤操作人员的手套或者皮肤。另外在设计的时候还要考虑布线的空间，构件和安装基面之间预留的间隙刚好可以走传感单元的连接线，不用额外开布线槽，连接线顺着曲面的弧度布置，用扎带固定在构件背面的预留孔位上，走线整齐不会散乱，也不会被周边的运动部件勾扯导致线路断裂。
