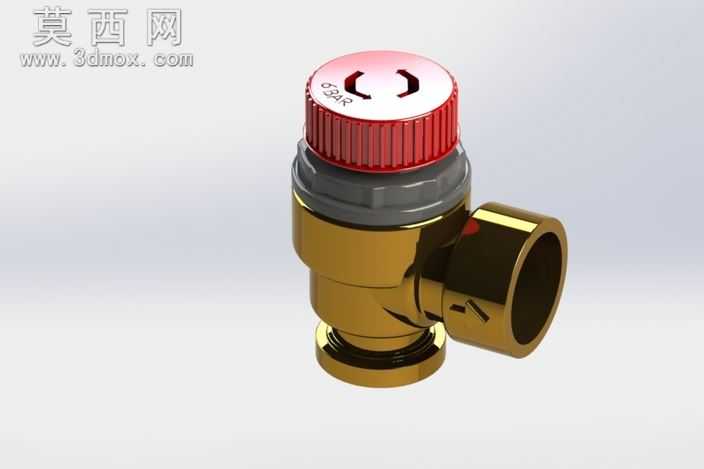

角式黄铜安全泄压阀三维结构设计

本作品为角式结构的安全泄压类阀门三维建模成果，建模过程以真实水暖系统用泄压阀的实物结构为参照，采用自底向上的装配建模逻辑完成全零件搭建与整体装配。首先完成主体阀体的建模：阀体采用黄铜材质的角式通径结构，包含下部外螺纹连接端、侧部内螺纹连接端两个管路接口，建模时精准还原阀体的过渡圆角、壁厚分布、接口处的螺纹牙型细节，同时预留出内部阀芯腔、调节组件安装腔的装配空间，保证各腔体的同轴度、垂直度公差符合实际阀门的装配要求。其次完成顶部调节组件的建模：包含灰色塑料材质的锁紧压盖、红色塑料材质的调节旋钮，旋钮顶部做防滑滚花纹理、压力标识刻印细节还原，旋钮与压盖之间做卡扣限位结构，还原真实产品旋转调节泄压阈值的运动逻辑。随后完成内部密封与泄压结构的建模：包含密封胶垫、弹簧、阀芯顶杆等核心功能零件，各零件之间的配合间隙按照实际装配公差设置，可支持可视化的运动模拟，直观展示超压状态下阀芯顶起泄压、压力回落时密封复位的完整工作过程。材质渲染阶段针对不同零件做差异化材质调配：阀体部分采用抛光黄铜材质，还原金属表面的暖金色光泽与细微拉丝纹理；塑料旋钮与压盖分别做哑光红、哑光灰的塑料质感，还原工程塑料的漫反射特性；密封件采用黑色橡胶材质，表现橡胶的哑光柔性质感；接口内部做轻微的金属做旧效果，模拟实际管路配件的使用质感。渲染输出时采用柔和的影棚布光，突出阀体的金属反光层次与各零件的结构边界，整体模型以可视化展示为核心目标，在保证外观结构高度还原的前提下，简化了部分非关键的内部微小细节，既保证了模型运行的流畅度，又能清晰呈现泄压阀的整体外观、连接方式与核心工作原理，可用于水暖系统原理演示、产品展示、相关教学场景的可视化素材使用。
