两英寸穆尼式天然气管道充分救济阀

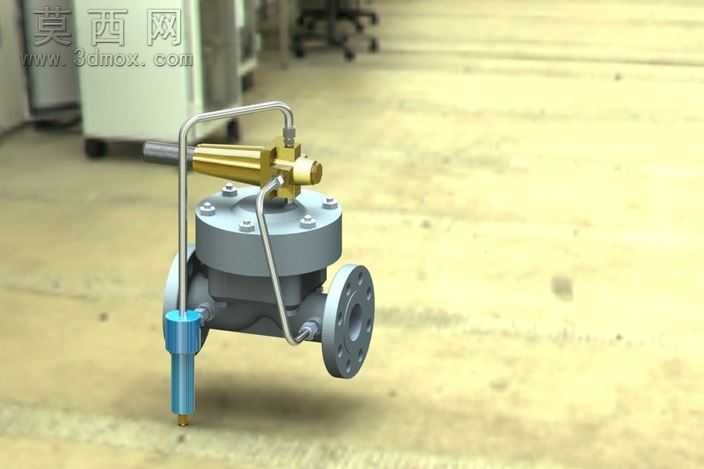

本模型为两英寸规格的穆尼式天然气管道充分救济阀，采用SolidWorks完成全参数化三维建模，建模过程严格遵循工业阀门的实际设计规范，对阀体、执行机构、导压管路、法兰连接端等所有零部件进行1:1等比例还原，完整呈现该类阀门的真实装配关系与结构细节。建模阶段先通过草图绘制勾勒阀体的主体轮廓，采用旋转、拉伸凸台等基础特征构建阀体的承压腔体，对法兰端的密封面、螺栓孔阵列按照ANSI 300磅级法兰标准进行精准参数设置，确保连接尺寸符合行业规范。针对阀门上部的金色调压执行机构，采用多实体建模方式拆分出调压弹簧腔、控制杆、连接接头等独立零件，通过配合约束完成装配，还原执行机构与主阀体的联动逻辑；侧面的导压金属管路通过扫描特征生成，精准还原管路的弯折弧度与两端的连接点位，底部的引流接头也做了细节刻画，还原其与主阀腔的连通结构。材质与渲染阶段，为阀体主体赋予铸钢材质，调整金属粗糙度参数还原铸钢件的哑光磨砂质感，上部执行机构采用黄铜材质，设置合适的反射率呈现铜件的金属光泽，导压管路赋予不锈钢材质，还原亮面金属的反光效果，法兰密封面做了精车纹理的细节处理，不同材质的区分让模型结构层次清晰可辨。设计思路上，该模型围绕天然气管道的超压泄放救济功能展开，完整保留了主阀瓣、密封副、调压弹簧、导压感应通道的核心结构，可直观展示该类阀门在管道压力超限时的动作逻辑：当管道内压力超过设定阈值时，导压管感应压力变化推动执行机构动作，带动主阀瓣开启实现泄放，压力回归正常区间后自动复位密封，模型的结构完整性可用于阀门原理演示、管道系统布局模拟、产品结构校验等场景，所有特征均保留建模历史，可根据实际工况需求调整通径、压力等级等参数，适配不同的管道设计场景。
