手柄驱动对夹式蝶阀三维结构设计

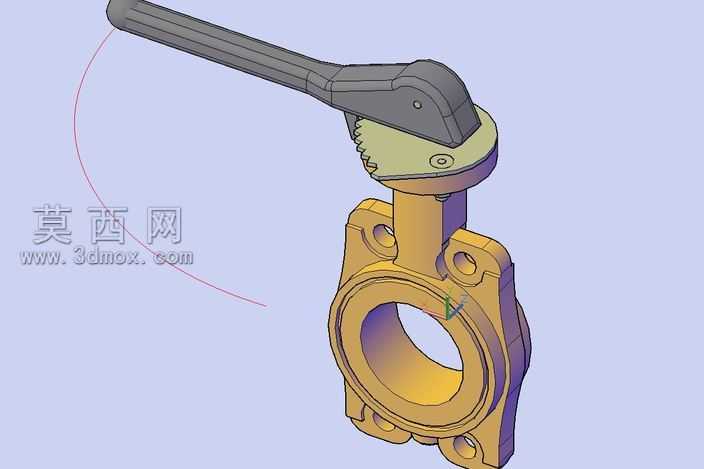

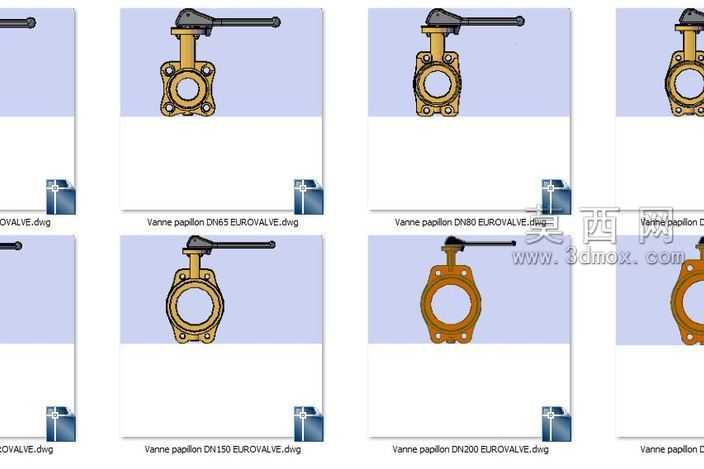

本作品为手动驱动对夹式蝶阀的三维参数化建模成果，建模过程严格遵循工业阀门的实际生产尺寸规范，完整还原了该类阀门的全部装配结构与功能细节。建模阶段首先从核心通流部件阀板入手，依据DN65至DN250通径系列的密封配合公差要求，绘制阀板的回转曲面轮廓，通过拉伸、旋转、布尔运算等基础特征命令构建阀板主体，同时预留出与阀杆配合的扁方连接位、密封胶圈的安装卡槽，保证阀板转动时的密封贴合精度。其次构建阀体部分，对夹式阀体采用上下对称的凸耳结构设计，精准绘制螺栓安装孔的位置与沉孔尺寸，阀体内部的流道做圆弧过渡处理，减少介质流通阻力，阀体与阀杆配合的轴孔位置添加了衬套安装位的细节特征，还原实际装配中的耐磨结构设计。驱动部分的手柄组件建模重点还原了棘爪锁位结构，手柄握持部分做符合人体工学的曲面弧度处理，棘爪齿盘的齿形参数按照实际阀门的档位调节间距绘制，保证手柄扳动时可以在不同开度位置稳定锁止，避免阀板受介质冲击发生自行回转。阀杆部分采用上下分段的同轴结构设计，添加了轴肩、密封填料位的细节，还原阀杆传递扭矩、支撑阀板转动的功能结构。材质渲染阶段，阀体、阀板、阀杆等金属部件采用铸钢哑光金属材质，调整金属粗糙度与环境反射参数，还原铸件表面的细腻质感；手柄部分采用工程塑料磨砂材质，棘爪齿盘采用镀锌钢的亮面金属质感，密封胶圈采用黑色丁腈橡胶材质，通过不同材质的质感区分清晰展现各部件的功能属性。整体装配过程严格按照实际阀门的装配顺序添加配合约束，阀杆与阀体添加同轴心配合，阀板与阀杆添加锁定配合，手柄与阀杆顶端添加固定配合，棘爪与齿盘添加齿面接触配合，完成装配后可通过拖动手柄实现阀板0-90度的转动模拟，直观展示蝶阀从全闭到全开的动作过程，清晰呈现该类阀门结构紧凑、启闭迅速、操作便捷的结构特点，可用于阀门结构教学、产品展示、管路装配模拟等场景。
