单轴栏板式小型货运拖挂结构设计

　　这款单轴栏板式小型拖挂，主要面向短途零散物料转运场景，在农用物资转运、工地零散建材倒运、户外露营装备携行、小型商户货物配送等场景下适配性极强，可挂载于常规家用乘用车、轻型皮卡、小型农用拖拉机后方，无需额外改装牵引接口即可完成对接，填补了小型载具长途携行大件、重载零散物料的运力缺口。

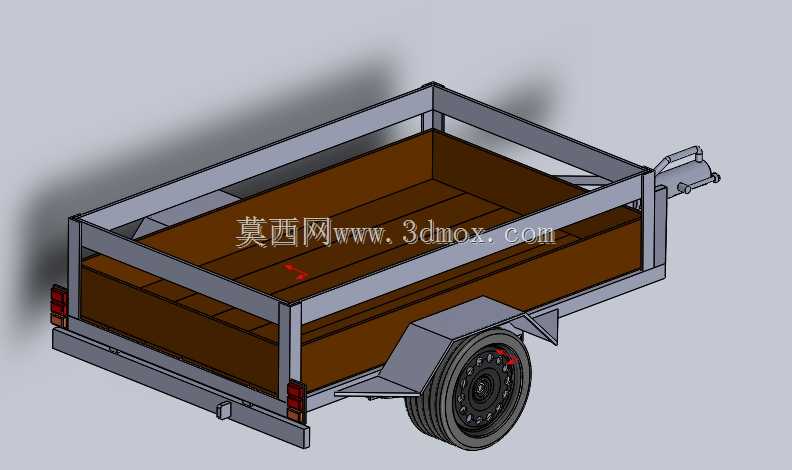

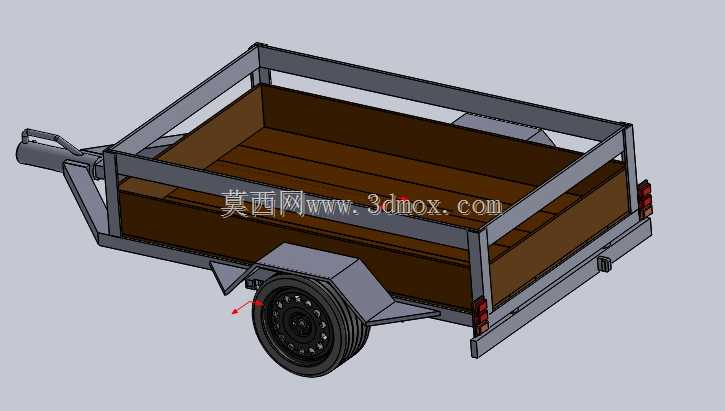

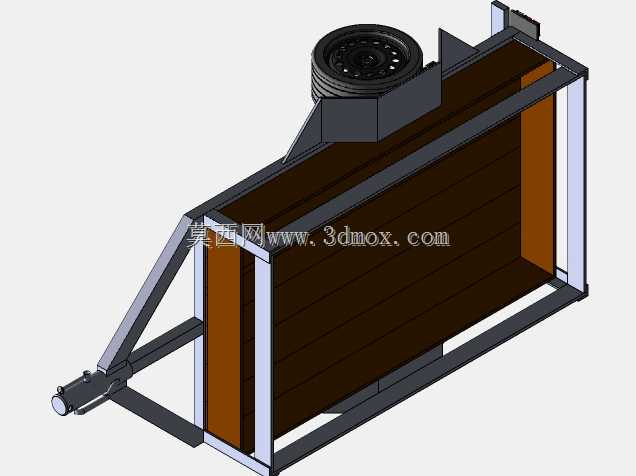

　　从结构设计逻辑来看，整体采用框架式承载结构，外围边框选用矩形型钢焊接成型，相比传统冲压板式厢体，在同等自重下抗扭刚度提升近40%，能够适应非铺装路面的颠簸冲击，避免厢体在重载越野工况下出现焊缝开裂、边框变形的问题。货厢内部采用平板式底板，栏板为固定焊接式结构，省去了可翻折栏板的锁止、铰链部件，一方面降低了结构复杂度，减少日常使用中的故障点，另一方面固定栏板的整体强度更高，在装载散碎物料、块状建材时不会出现栏板松旷漏料的问题。

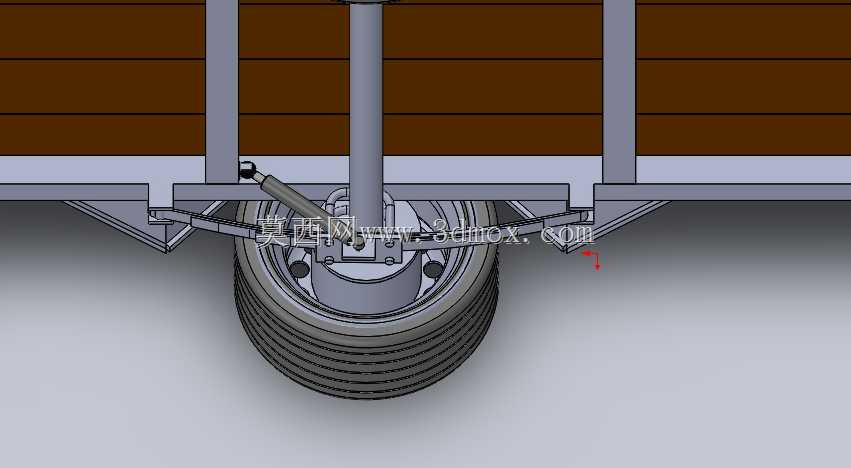

　　行走机构采用单轴单轮组布局，单侧单轮胎配置匹配小吨位载重需求，轮拱上方设置独立的弧形挡泥板，挡泥板支架直接焊接在车架主纵梁上，行驶过程中不会随轮组跳动产生共振异响，同时能够阻挡轮胎带起的泥水、碎石飞溅到货厢尾部的灯具区域。车架尾部集成了标准尾灯安装位，预留了刹车灯、示宽灯的布线通道，符合道路行驶的灯光安全要求，无需用户后期额外打孔加装灯光组件。牵引端采用通用型球形牵引 hitch 结构，牵引臂长度经过匹配校核，挂载后转向过程中不会出现拖挂与主车尾部干涉的问题，同时牵引臂与车架主纵梁采用斜撑加强焊接，在急加速、急制动工况下牵引连接部位的应力集中系数控制在许用范围内，避免牵引臂断裂的安全隐患。

　　从安装边界与尺寸适配角度来看，整车宽度控制在常规乘用车车身宽度范围内，行驶过程中不会超出主车的后视镜视野范围，驾驶员无需额外加装加宽后视镜即可观察到拖挂两侧的路况。货厢栏板高度经过优化，既保证了散料装载时的容积需求，又不会因为栏板过高遮挡主车的内后视镜视线。轮距参数匹配主流小型乘用车的轮距范围，高速行驶时轮迹与主车基本重合，不会出现额外的行驶风阻与侧风敏感问题。车架底部预留了辅助支撑腿的安装位，在脱挂停放时可以展开支撑腿保持厢体水平，无需额外借助垫块支撑。

　　实际使用过程中，这款拖挂的承载重心经过匹配设计，满载状态下牵引头处的下压力控制在合理区间，不会对主车的后悬架造成过度负载，也不会因为下压力过小导致高速行驶时拖挂出现甩尾风险。厢体内部的底板采用防滑纹理设计，装载袋装物料、工具箱类物品时，正常行驶制动不会出现货物滑移撞击栏板的问题。车架所有焊接部位均做了圆角过渡处理，避免应力集中导致的疲劳开裂，外露的型钢端面都做了封堵焊接，防止雨水进入型钢内部造成锈蚀，延长整体结构的使用寿命。

　　不同于大吨位货运挂车的复杂结构，这款小型拖挂的设计核心是轻量化与高可靠性的平衡，在满足1吨以内零散物料转运需求的前提下，尽可能简化结构、降低自重，既保证了日常使用的维护便捷性，又能适配多数小型牵引车辆的拖拽能力要求，不管是城乡短途的物料转运，还是户外作业的装备携行，都能提供稳定可靠的装载承载能力。
