板材送料用多吸位横梁式真空吸附操纵装置

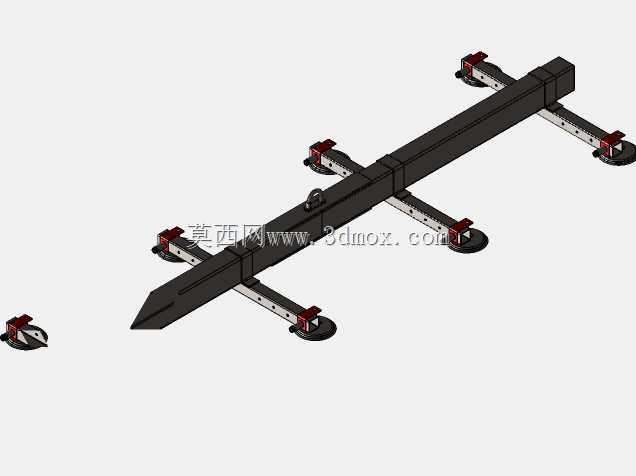

　　这套吸附式操纵机构主要面向钣金加工产线的板材上下料工位设计，适配激光切割机、数控冲床、剪板机等板材加工设备的自动上料需求，可替代人工完成单张金属板材从料垛到加工台面的转移作业，也可适配木工板材、塑料板材的平面物料搬运场景，在冲压自动化、钣金加工、板式家具生产等产线中都能适配对应工位的物料流转需求。从结构布局来看，整套机构采用单根主横梁作为承载基体，横梁截面为矩形中空结构，这种设计在保证整体抗弯刚度的前提下，能有效降低自身重量，减少配套移栽轴的负载压力，横梁的长度可根据常见板材的幅宽进行适配，常规适配12202440mm标准板材的版本，横梁有效长度控制在2600mm以内，两端预留100mm的安装连接位，方便和移栽机械手的末端法兰对接，

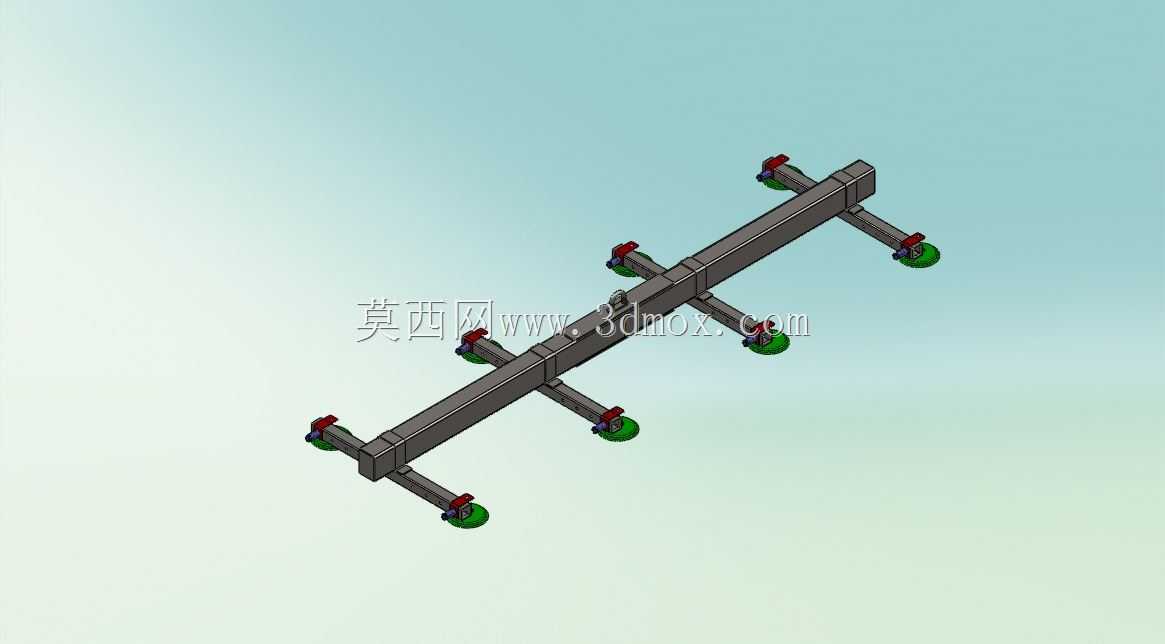

　　安装时需保证横梁的水平度误差控制在0.2mm/m以内，避免各吸附点的高度差导致吸附漏气。沿横梁长度方向均匀布置了六组独立的吸附安装支臂，每组支臂都采用可滑移的锁紧结构固定在横梁上，支臂的位置可根据待搬运板材的尺寸、重心分布进行灵活调整，针对不同幅面的板材，可调整支臂间距让吸附点均匀分布在板材的受力支撑区域，避免薄板搬运过程中出现挠度变形，尤其是搬运0.5mm以下的薄钣金时，合理分布的吸附点能将板材的最大变形量控制在2mm以内，防止板材剐蹭料架或加工台面。每个支臂末端都配置了真空吸盘组件，吸盘采用带缓冲行程的安装杆结构，缓冲行程通常设置为20-30mm，一方面可以补偿板材表面的平面度误差，保证每个吸盘都能和板材表面充分贴合形成密封腔，另一方面在接触料垛最上方板材时，能提供柔性接触缓冲，避免硬接触压伤板材表面，尤其是带覆膜的装饰板材、镜面不锈钢板这类对表面质量要求高的物料，缓冲结构能有效减少接触印痕的产生。吸盘选用丁腈橡胶材质的平型吸盘，适配表面平整的硬质板材，单组吸盘的额定吸附力根据真空度不同可在5-15kgf区间调整，六组吸盘同时工作时，总吸附力可覆盖5-60kg的板材搬运需求，真空回路采用独立的分支气路设计，每个吸盘都配有单独的节流阀和真空检测接口，当某一个吸盘出现漏气时，不会影响其他吸附支路的真空度，同时可外接真空压力传感器，实时检测各点位的吸附状态，当真空度低于设定阈值时触发报警，避免搬运过程中板材掉落。整套机构的安装边界需要结合配套的移栽设备确定，

　　横梁上方的连接法兰采用标准的ISO 9409-1-80-6-M6接口，可直接适配主流的工业机器人末端、直角坐标移栽轴的输出端，安装时需保证吸盘的工作面处于同一水平面，相邻吸盘的高度差不能超过1mm，气路走线沿横梁侧面的走线槽布置，避免移栽过程中气路管线和周边设备发生剐蹭。在实际产线应用中，这套机构可配合拆垛机构完成单张板材的分离拾取，通过调整支臂位置和吸盘数量，可兼容最小300300mm、最大1500*3000mm幅面的平面板材，相比传统的机械手爪夹取方案，真空吸附的方式不会在板材边缘留下夹痕，也不需要预留夹取空间，能提升料垛的堆放密度，同时对于表面无夹持位的平整板材，吸附式方案的适配性更强。设计过程中重点考虑了横梁的受力变形情况，

　　通过有限元校核，当满载60kg负载时，横梁中部的最大挠度不超过0.5mm，保证各吸盘的贴合度，支臂和横梁的连接采用T型螺栓锁紧结构，调整位置时只需要松开锁紧螺母即可沿横梁的T型槽滑移，调整到位后锁紧即可，不需要额外的打孔加工，现场适配调整的效率更高。另外，整套机构的所有外露部件都做了氧化发黑或喷塑处理，在钣金加工车间的多粉尘、少量切削油雾的环境中，能具备较好的防锈抗污能力，日常维护只需要定期检查吸盘的磨损情况、清理吸盘表面附着的铁屑杂物即可，维护成本较低。在和产线对接时，只需要将真空回路接入产线的真空发生系统，将真空检测信号接入设备的IO模块，即可完成整套机构的调试，调试过程中可根据实际搬运的板材重量，调整真空系统的压力值，在保证吸附可靠的前提下，降低真空发生器的能耗，针对不同材质的板材，也可更换对应材质的吸盘，比如搬运木工板材时换用带防滑纹路的吸盘，搬运塑料板材时换用硅胶材质的吸盘，进一步拓展机构的适配范围。
