五叶式船舶推进螺旋桨结构设计

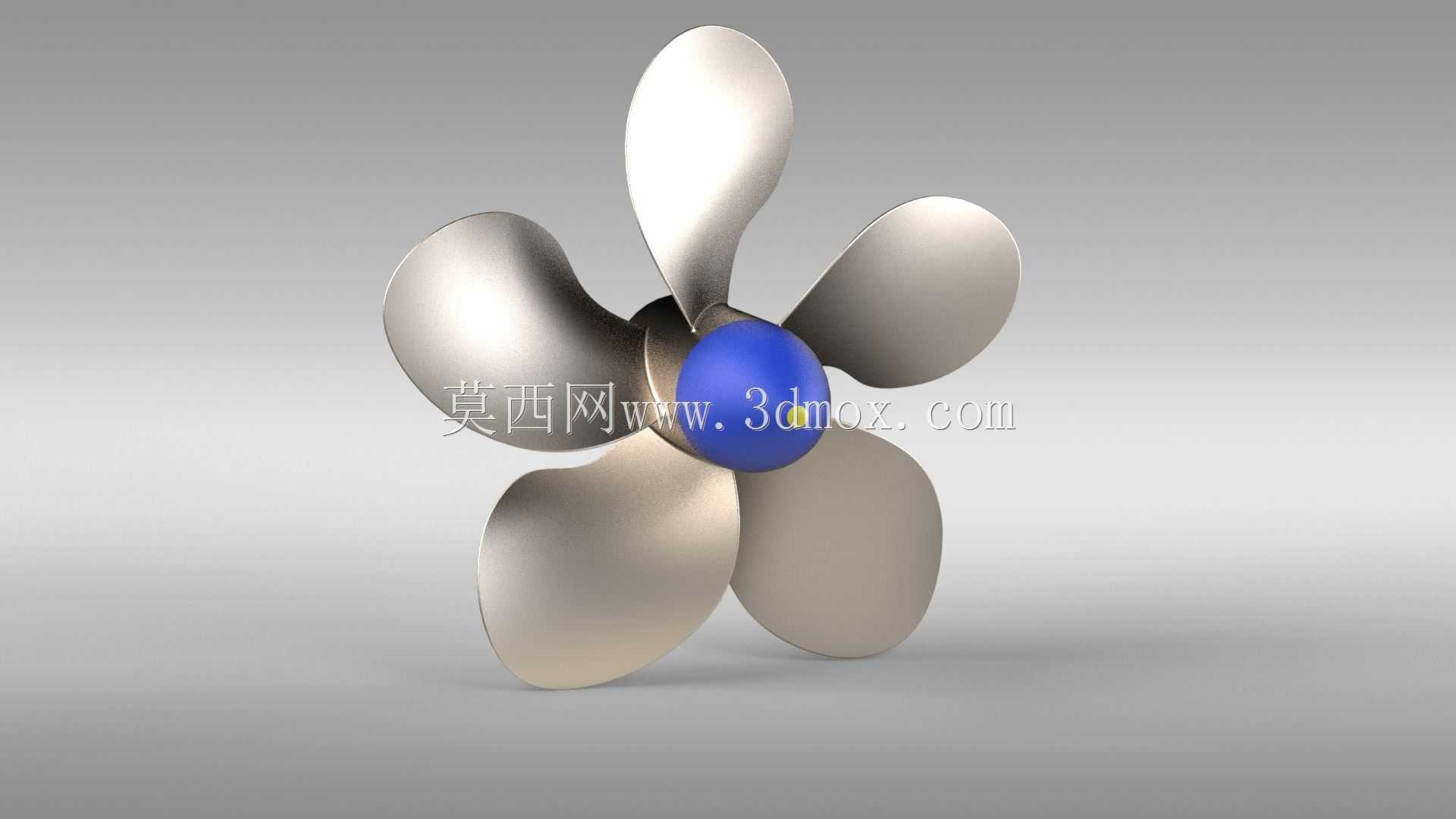

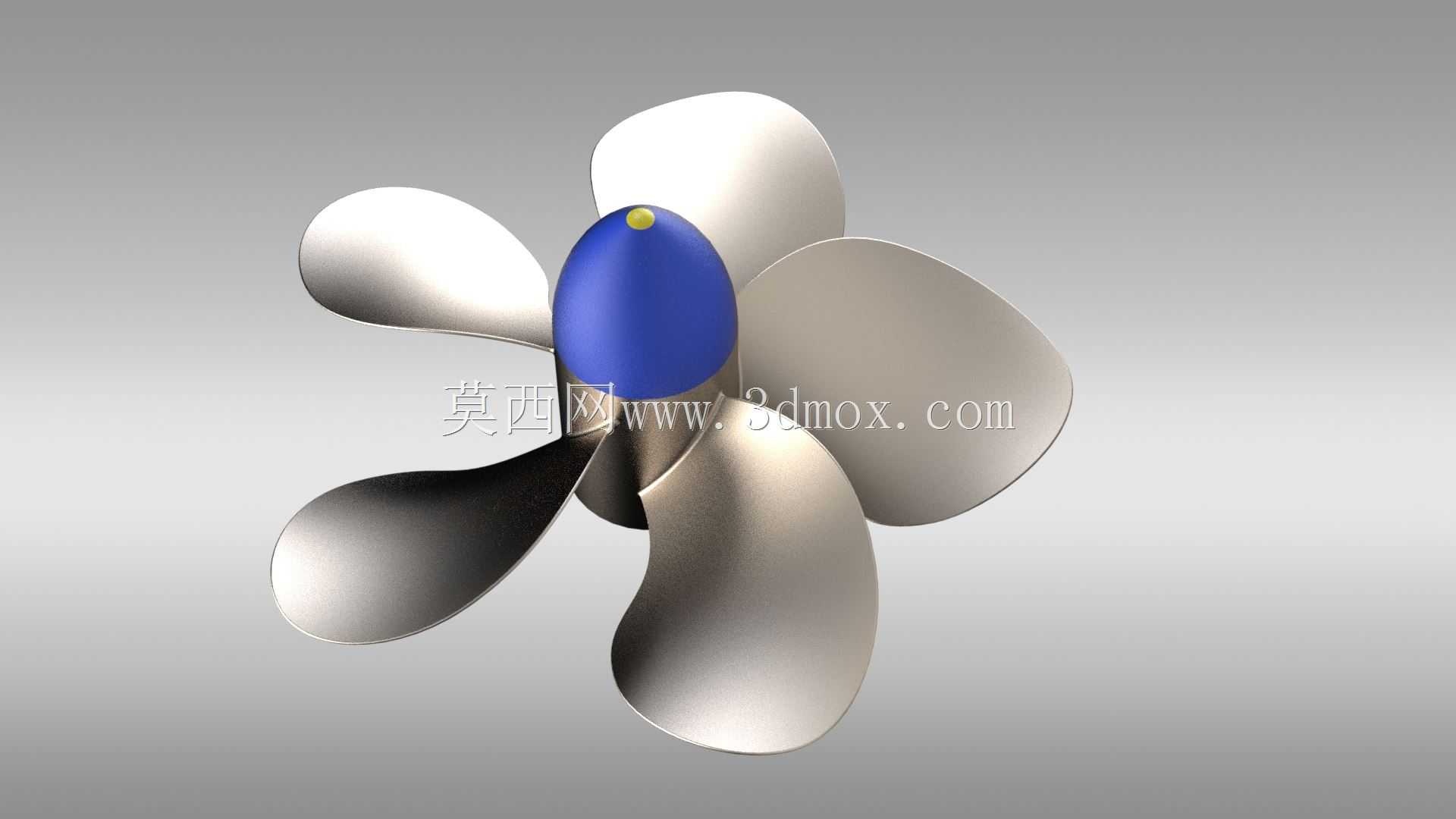

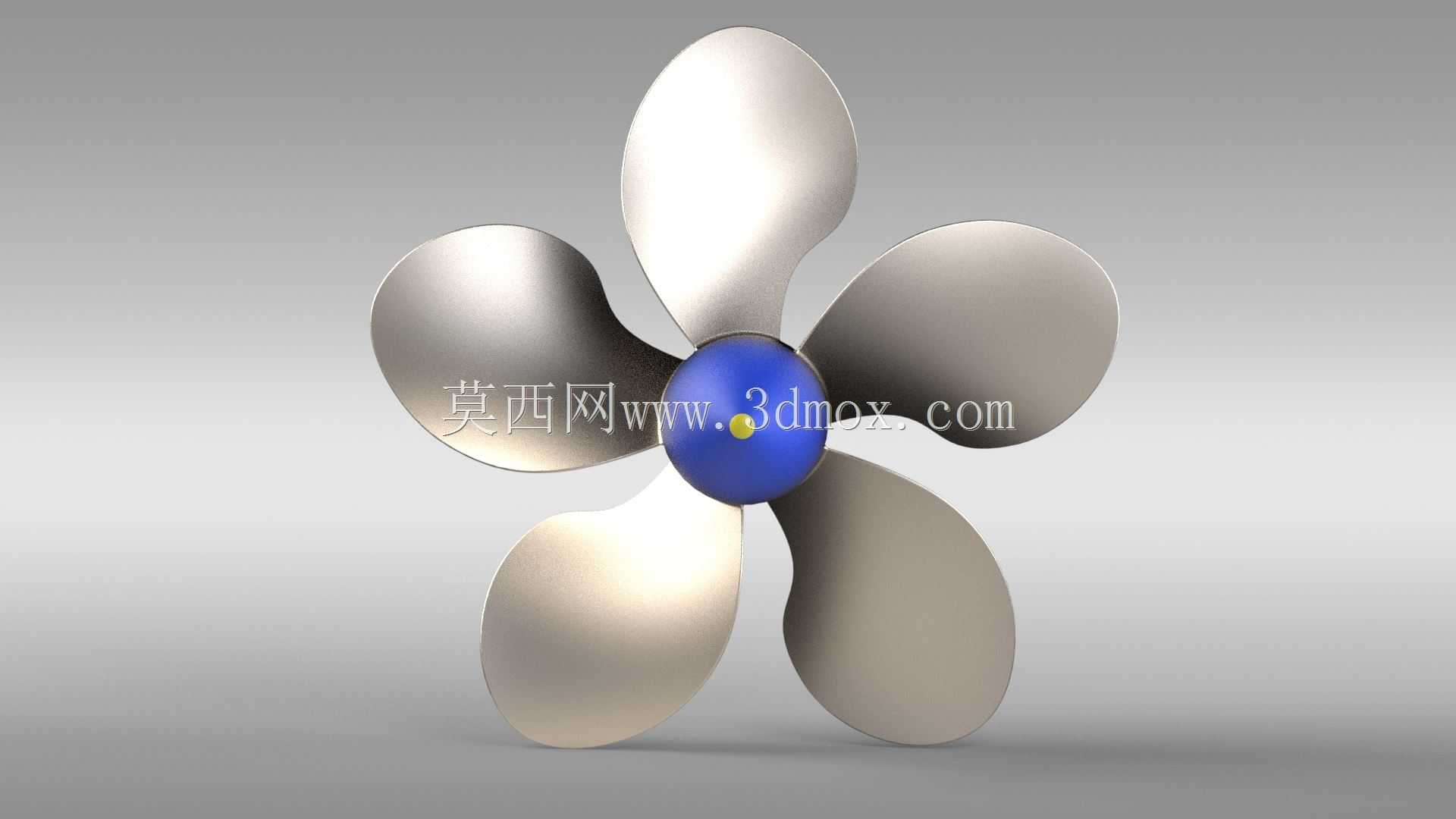

　　在船舶动力推进系统的设计环节中，螺旋桨是直接决定航行效率、振动水平与噪声表现的核心部件，本次呈现的五叶结构螺旋桨，主要适配内河中小型货运船舶、港作拖轮以及近海休闲船舶的艉轴安装场景，区别于常规三叶、四叶桨的设计取向，五叶构型的核心出发点是降低桨叶旋转过程中的脉动压力，减少船体尾部的结构振动，尤其适合对乘坐舒适性有要求的客船、对水下噪声有管控要求的作业船舶使用。从实际功能层面看，该螺旋桨承担着将主机输出的轴系旋转扭矩转化为船舶轴向推力的核心作用，桨叶在随艉轴旋转时，通过叶切面的翼型构型推动水流向后运动，依靠水流的反作用力推动船体前进，同时在船舶倒航工况下，可通过轴系反转实现反向推力，满足船舶制动、靠离泊的操纵需求。

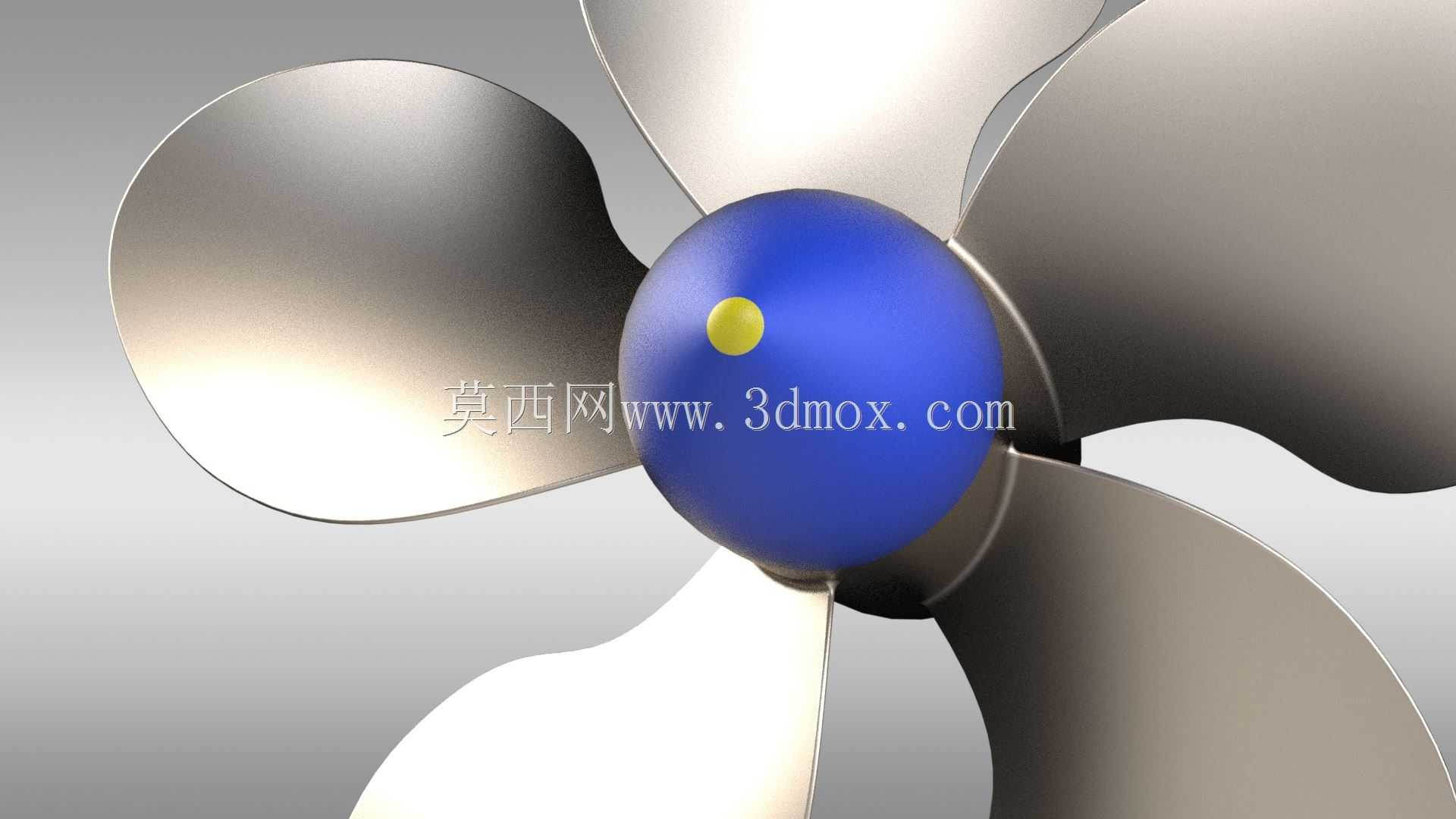

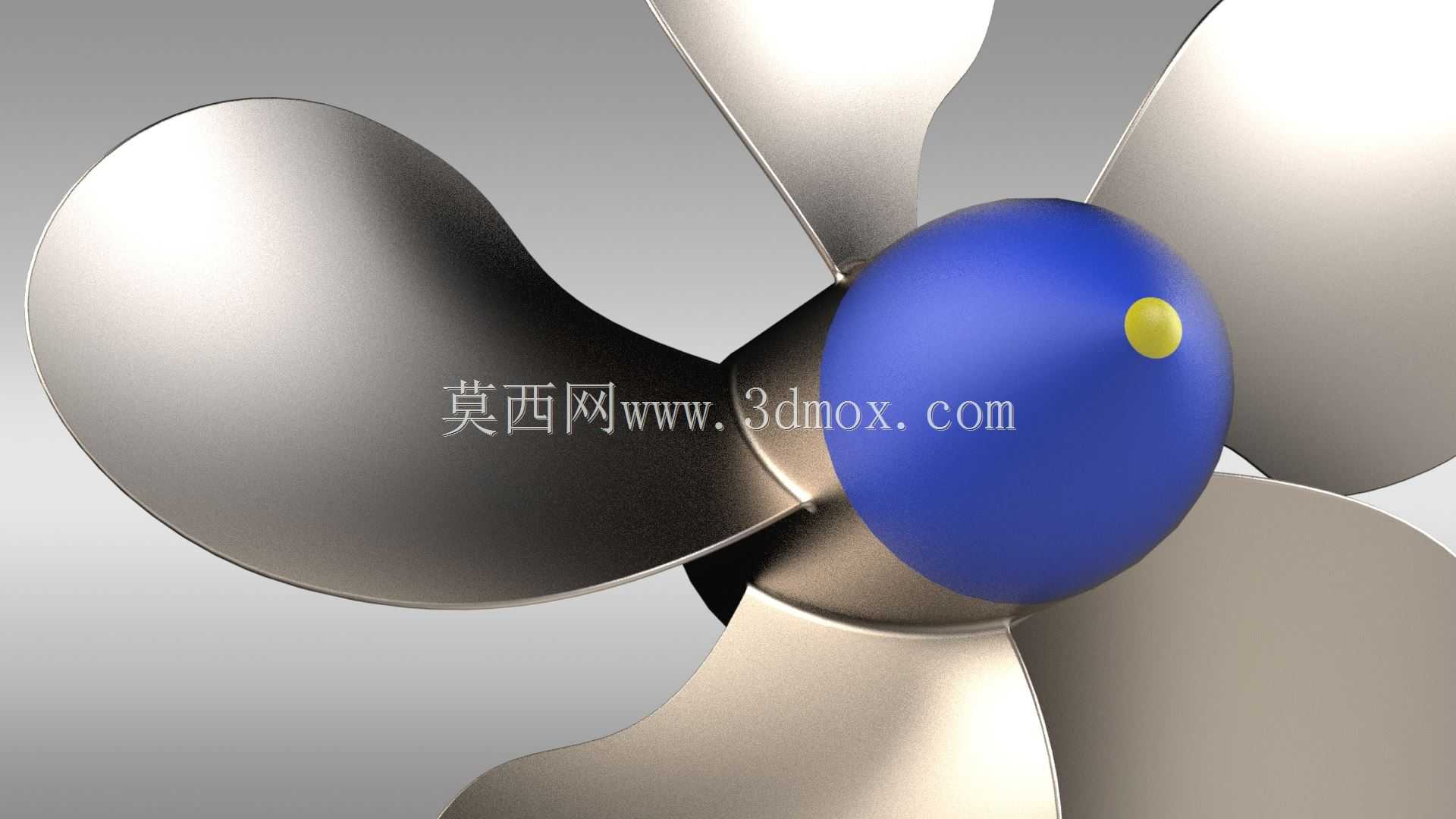

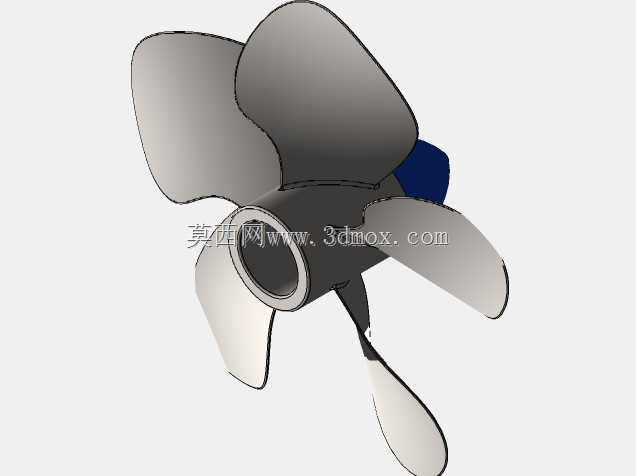

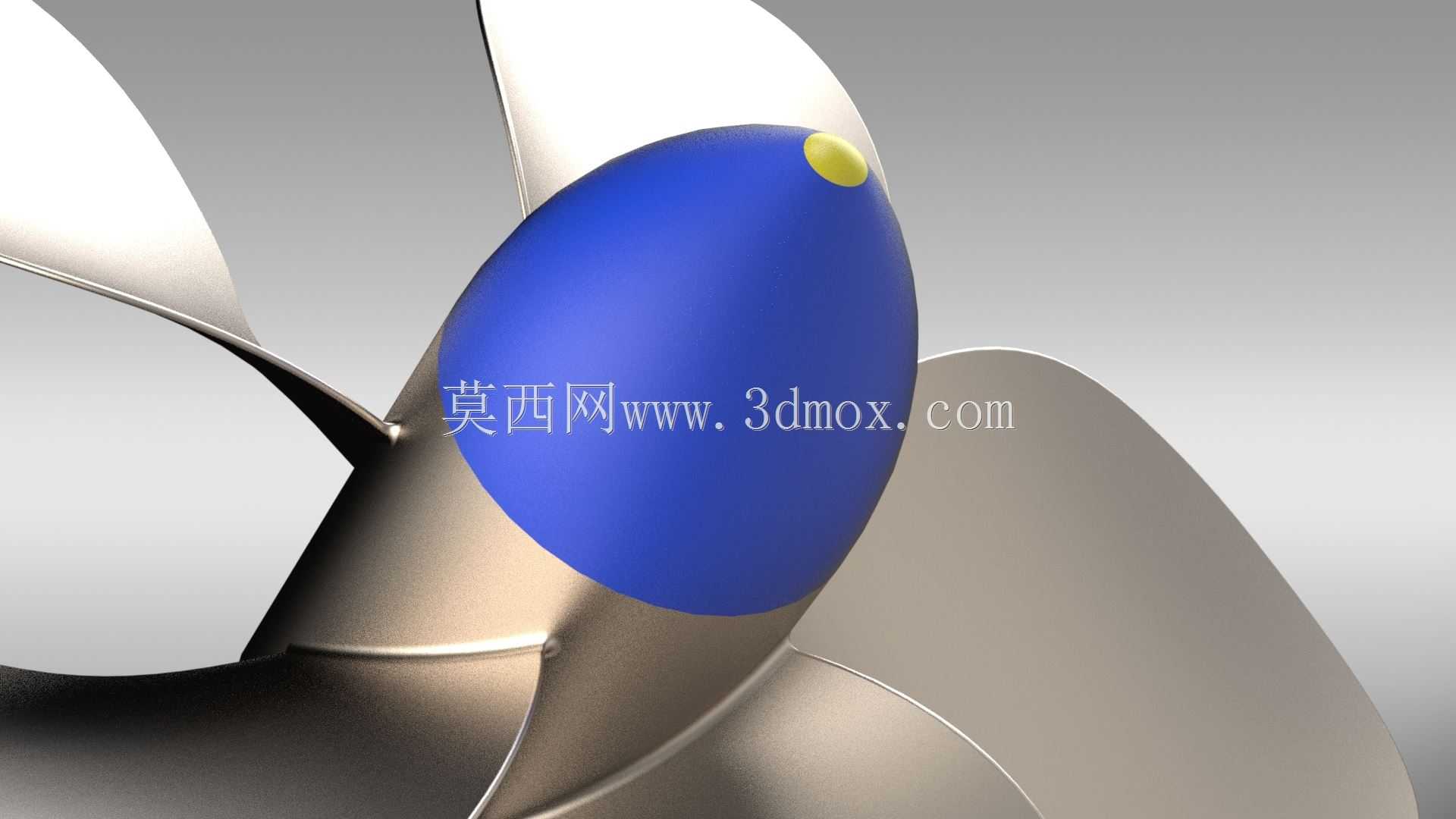

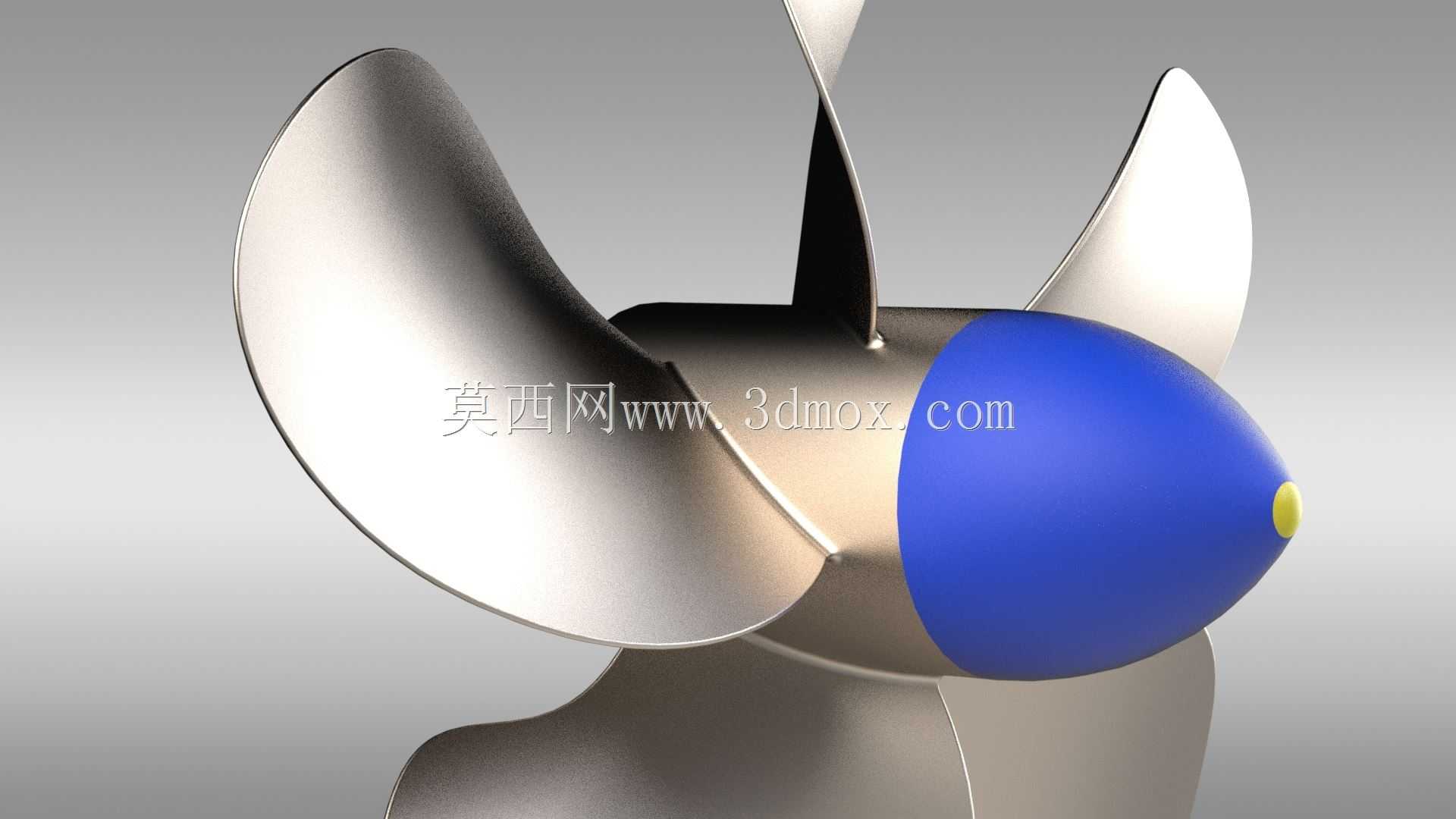

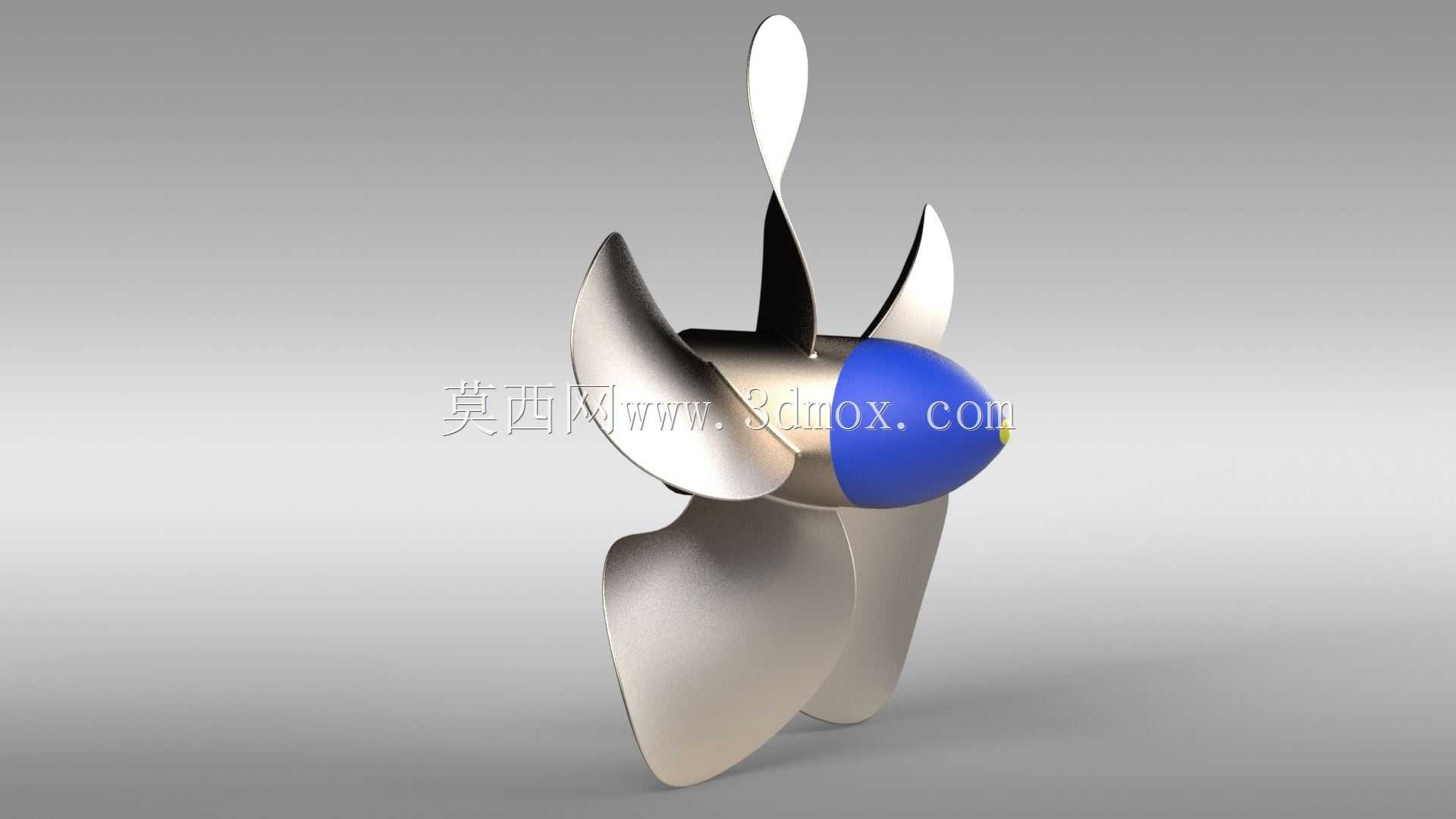

　　设计过程中首先需要匹配船舶的设计航速、主机额定功率与轴系额定转速，确定螺旋桨的盘面比、螺距比与叶数，五叶构型的盘面比相较于同直径四叶桨更大，在同等主机功率下可以获得更充足的推力，同时单叶的负载相对更低，能有效延缓桨叶空泡的产生，提升螺旋桨的使用寿命，减少空泡剥蚀对桨叶表面的损伤。外形尺寸与安装边界方面，该螺旋桨的桨毂采用锥面配合结构，与艉轴的锥段实现过盈连接，配合键槽传递扭矩，桨毂前端设置导流帽安装位，图中所示的蓝色导流帽为流线型构型，用于填充桨毂前端的凹陷区域，减少桨毂位置的水流紊流，降低航行阻力；桨叶的径向分布从叶根到叶梢采用变螺距设计，叶根区域的叶切面厚度更大，满足结构强度要求，承受轴系传递的最大扭矩负载，

　　叶梢区域的厚度逐渐减薄，降低旋转过程中的叶梢涡流损失，提升推进效率，同时叶梢与船体外壳、舵叶之间需要预留足够的安全间隙，避免航行过程中桨叶变形或船体振动引发碰撞干涉。从结构细节看，每一片桨叶的叶面与叶背都采用顺滑的曲面过渡，没有明显的折角结构，这种设计可以让水流在桨叶表面保持平顺的附壁流动，减少流动分离带来的效率损失，桨叶与桨毂的连接位置采用大圆角过渡，避免应力集中，在船舶遭遇漂浮物撞击、主机急加速急减速的冲击工况下，减少连接位置的断裂风险。在实际选型匹配过程中，需要结合船舶的吃水深度确定螺旋桨的浸没深度，保证螺旋桨在设计载重吃水线以下足够深度，避免航行过程中桨叶露出水面引发飞车、振动加剧的问题，同时需要匹配舵系的安装位置，

　　保证螺旋桨排出的水流可以完整作用在舵叶表面，提升船舶的操纵响应速度。不同于竞速类船舶使用的高螺距窄叶螺旋桨，该款五叶螺旋桨的设计取向偏向重载、低振动的使用场景，在港内低速大推力作业、内河常速航行的工况下都能保持稳定的工作状态，桨叶的曲面加工精度直接影响推进效率，建模过程中需要通过曲面放样、曲率连续校验保证每一片桨叶的几何一致性，避免动平衡超标引发轴系振动，建模完成后需要做动平衡校验，确定桨叶的质量分布均匀，减少高速旋转下的离心力不平衡问题，降低艉轴轴承的磨损速度。安装环节中，桨毂与艉轴的锥面配合需要保证接触面积达到75%以上，配合锁紧螺母实现轴向固定，导流帽安装后需要保证与桨毂表面顺滑衔接，避免出现台阶引发额外的水流阻力，日常运维过程中，需要定期检查桨叶表面的剥蚀、变形情况，及时清理附着的海洋生物，避免附着物破坏桨叶的曲面线型，导致推进效率下降、振动加剧。
