救援船结构静力学仿真分析模型

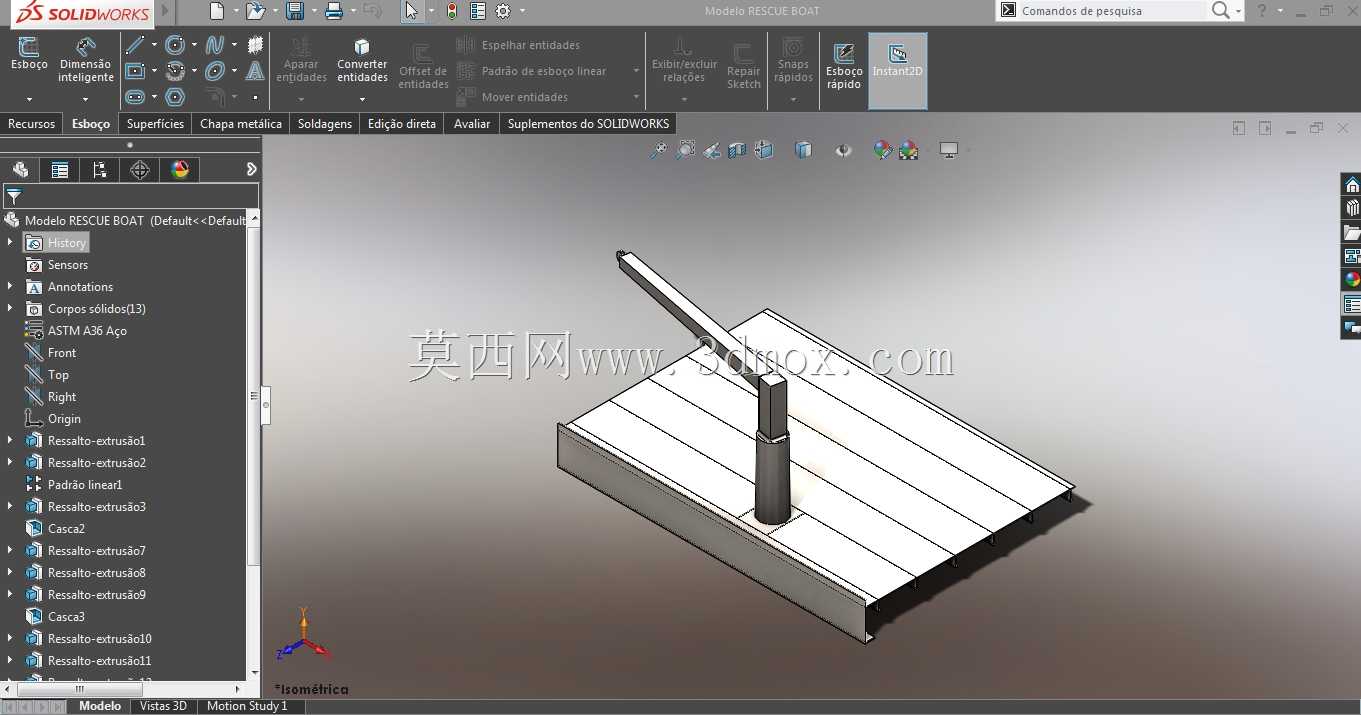

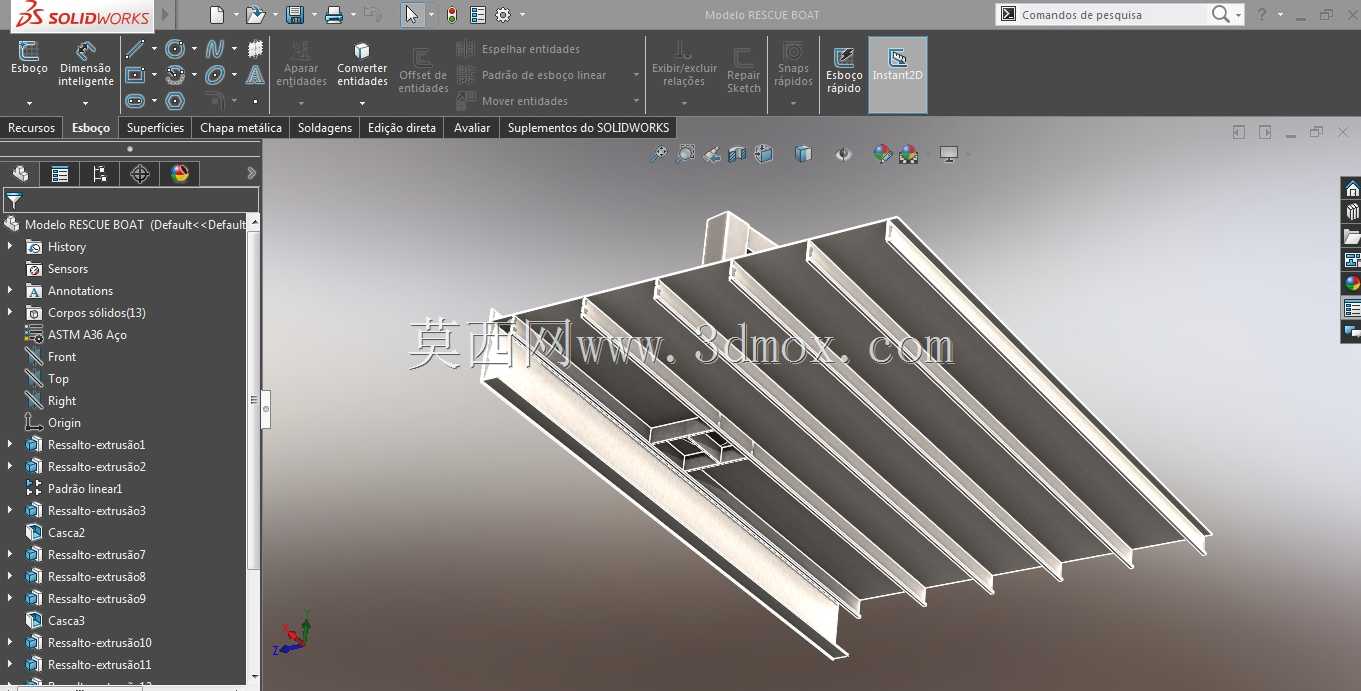

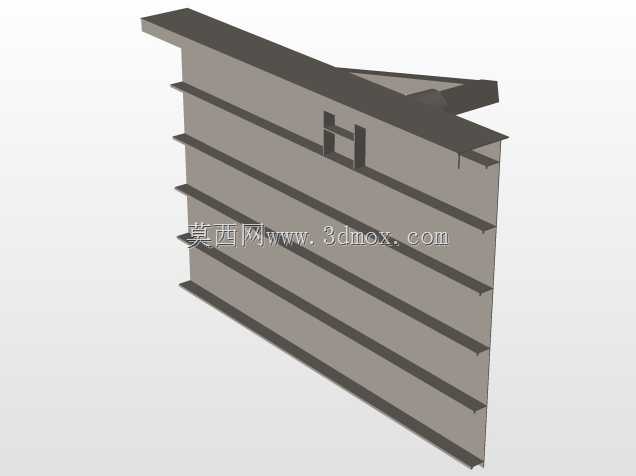

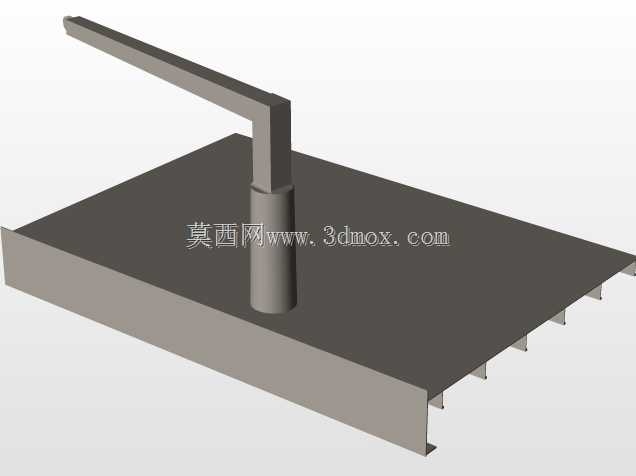

　　本次针对救援船开展的结构静力学仿真分析，核心围绕近岸浅水救援场景下的船体受力特性展开，这类救援船常需在滩涂、浅礁区域执行作业，除常规航行载荷外，还需承受登乘人员集中载荷、搁浅时的局部支撑反力、救援器材挂载的附加弯矩，常规的经验设计往往容易在船底肋板与舷侧立柱的连接位置出现应力集中，此前同类型作业船曾出现过多次肋板焊缝开裂、立柱根部变形的故障，直接影响救援任务的执行安全。从模型的结构布局来看，船体底部采用平行纵置肋板作为主承力结构，肋板间距根据作业区域的滩涂承载特性做了差异化调整，靠近船艏登乘区域的肋板间距收窄15%，用于抵消人员登乘时的局部冲击载荷，舷侧设置的立式支撑结构主要用于挂载救援吊装设备，其根部与船底主肋板采用贯通式连接，

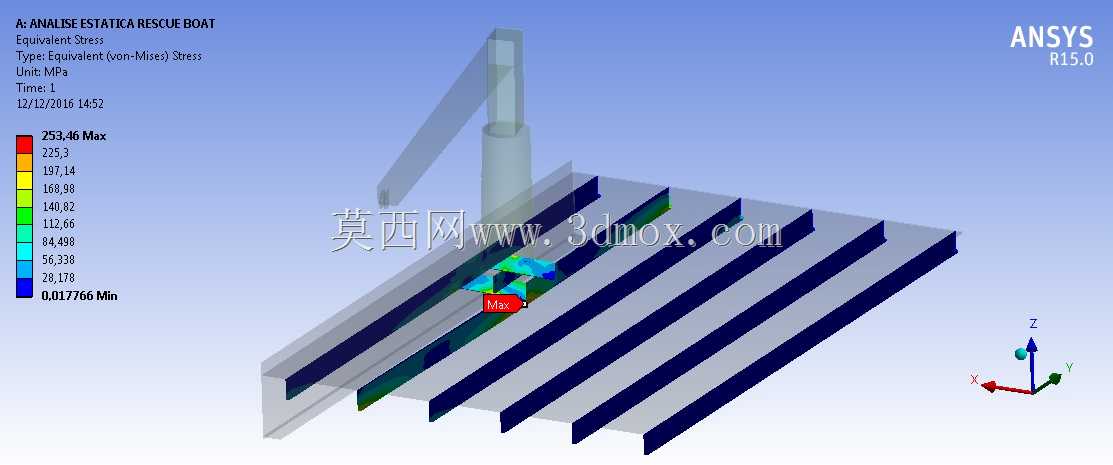

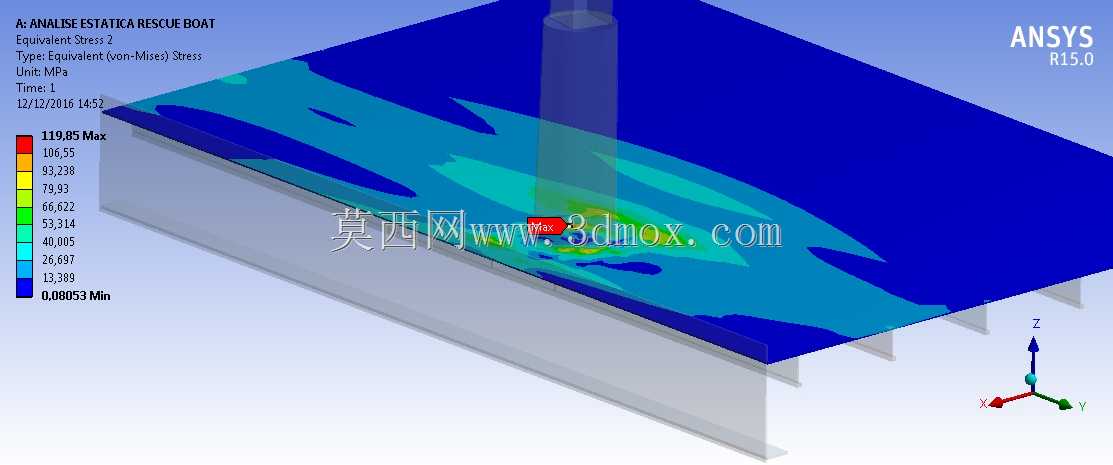

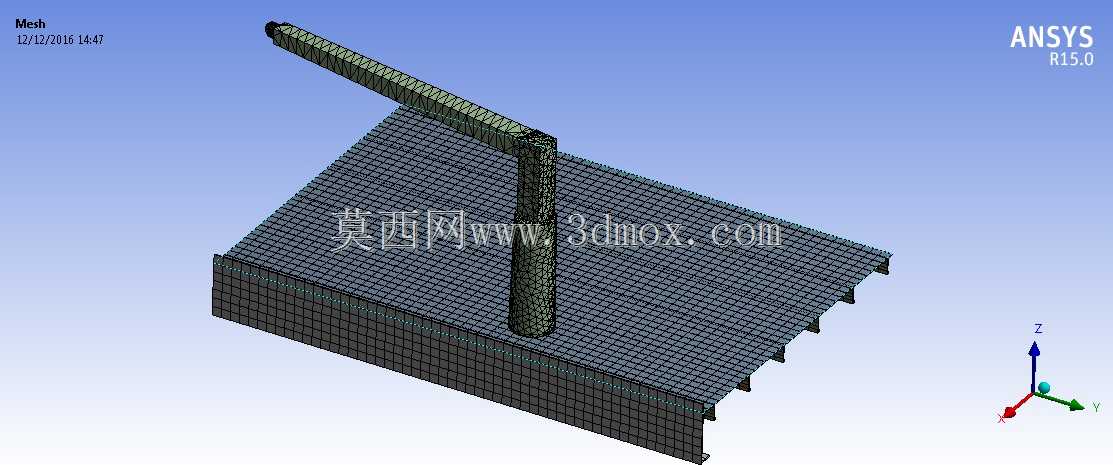

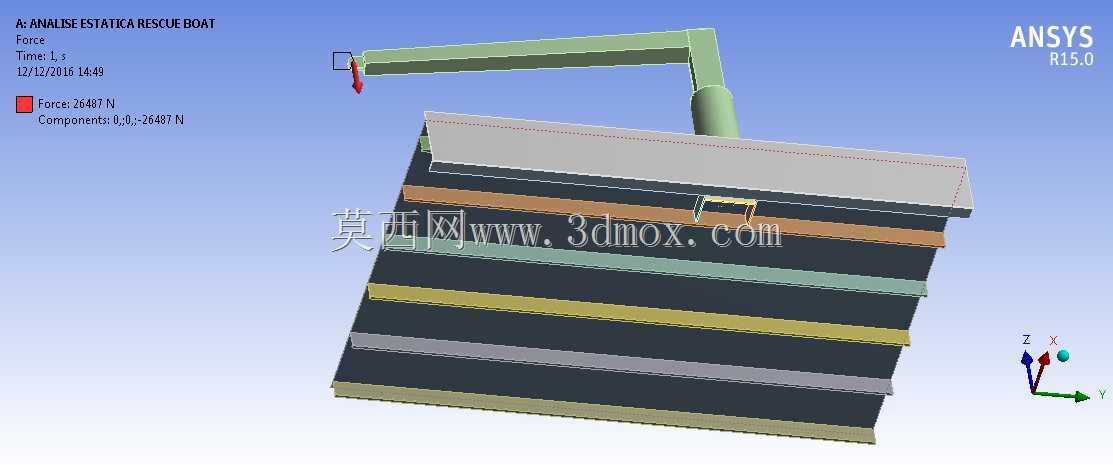

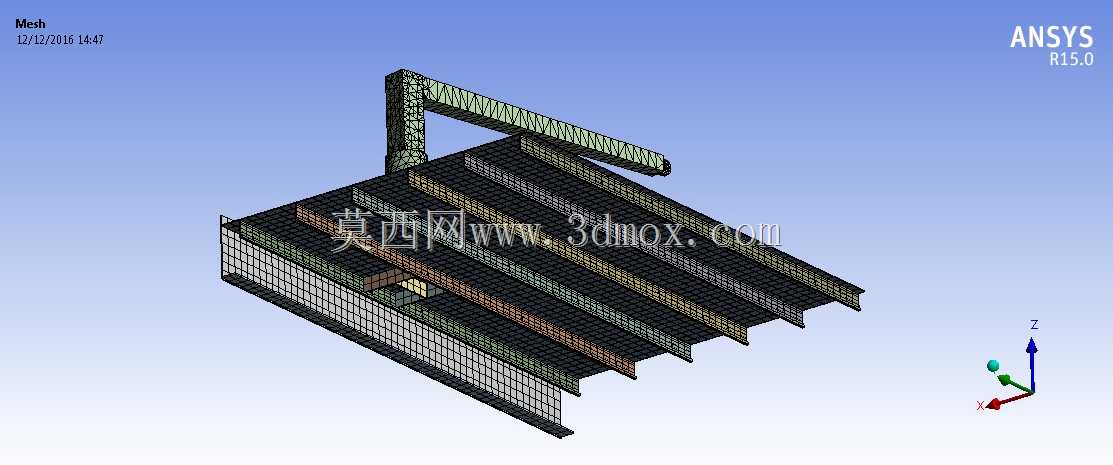

　　避免连接面出现剪切应力突变。仿真过程中针对船体坐滩的极端工况做了边界约束，将船底肋板与硬质滩涂接触的位置设置为固定约束，在舷侧立柱顶端施加额定吊装载荷，同时在甲板作业区域施加均布人员载荷，通过应力云图可以直观看到最大应力出现在立柱与第三根肋板的连接角点位置，应力峰值远低于船体所用船用钢材的屈服强度，且高应力区域的扩散范围控制在单块肋板的1/3宽度内，不会出现连锁式的结构失效。设计阶段针对初始方案的应力集中问题做了结构优化，最初的方案中立柱与肋板采用直角焊接连接，仿真显示该位置应力峰值超出许用值22%，后续通过在连接位置增设三角形加强筋，同时将肋板与立柱连接段的板厚做局部增厚处理，将应力峰值降到了安全区间内，同时控制了整体结构重量，

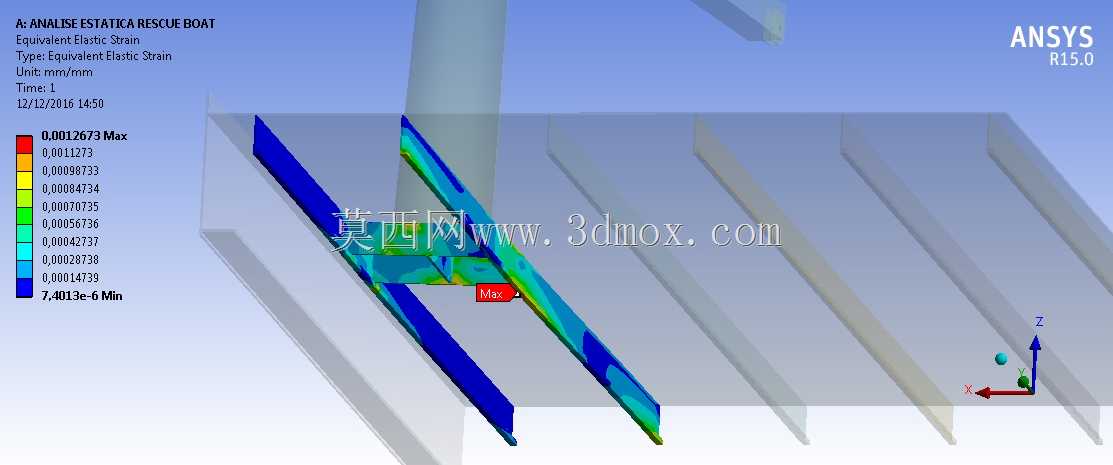

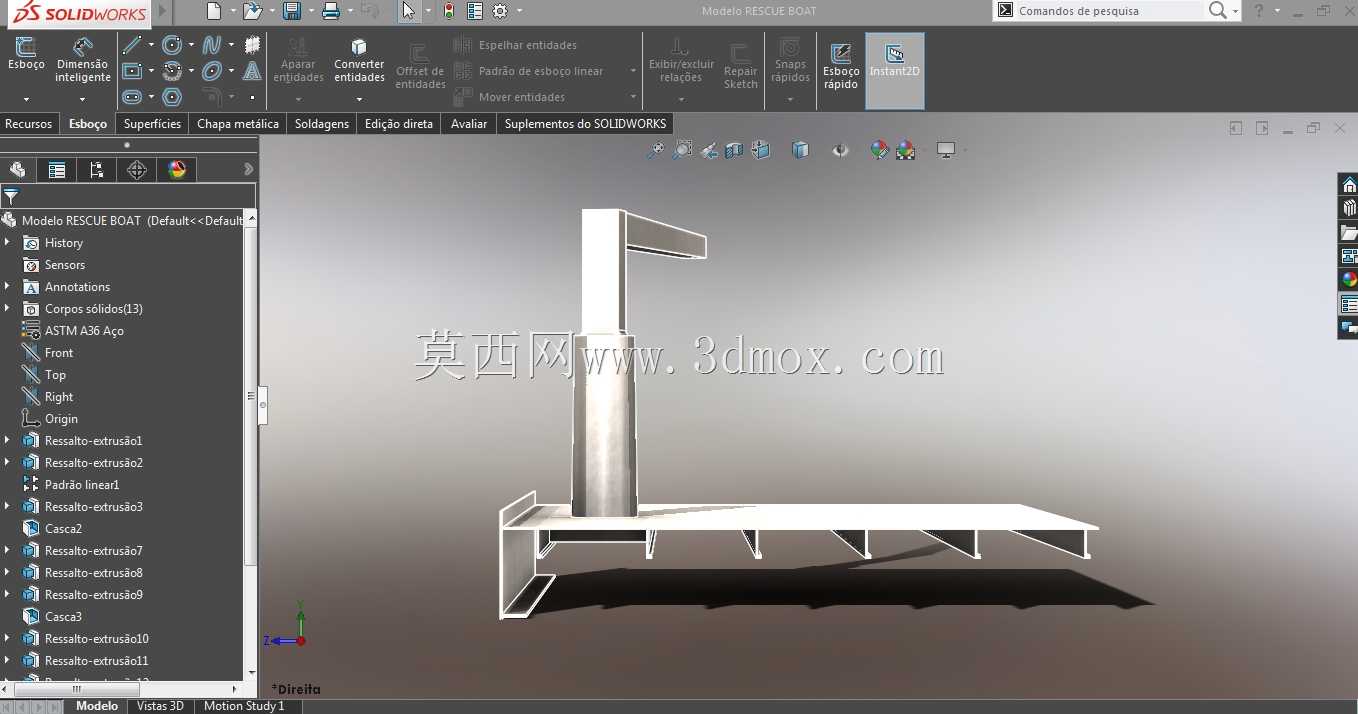

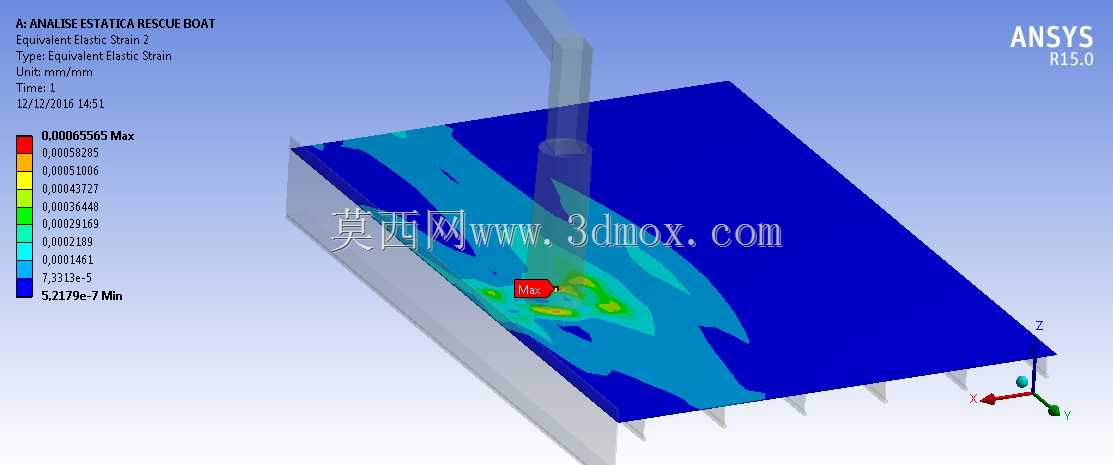

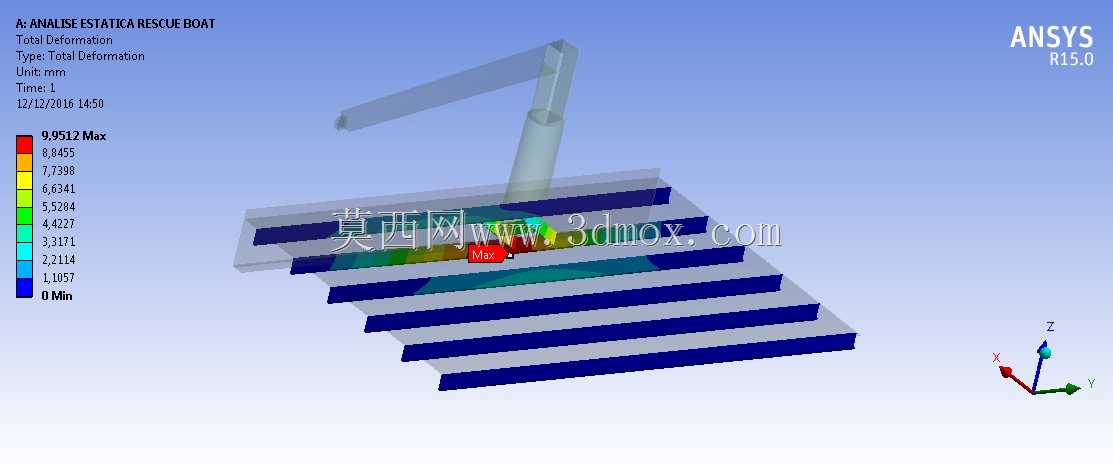

　　避免船体吃水深度超出浅滩作业的限制要求。从安装边界来看，船体底部肋板的下平面保持共面，坐滩时可保证各肋板均匀承载，不会出现单块肋板受力过大的问题，舷侧立柱的安装基准面与船底主甲板平面保持垂直，吊装作业时不会产生附加的侧向弯矩，甲板作业区域的防滑铺装范围覆盖了所有人员活动区域，其载荷传递路径直接对应下方的纵置肋板，避免甲板板出现局部挠曲变形。整个仿真分析过程还同步验证了不同载荷组合下的结构变形量，在满载救援器材加额定吊装载荷的工况下，舷侧立柱顶端的最大位移量满足吊装作业的精度要求，不会因为结构变形导致吊载物品出现大幅摆动，船底肋板的最大挠曲量控制在板长的1/800以内，坐滩时不会出现肋板永久变形。针对后续的结构改进方向，

　　分析过程中也梳理了对应的优化思路，可在高应力区域采用等强度变截面设计，在保证结构强度的前提下进一步降低船体自重，提升救援船的有效载荷能力，同时针对连接位置的焊缝形式，可根据应力分布方向调整焊缝的走向与焊脚尺寸，降低焊缝位置的应力集中系数，提升结构的疲劳寿命，满足高频次救援作业的使用需求。
