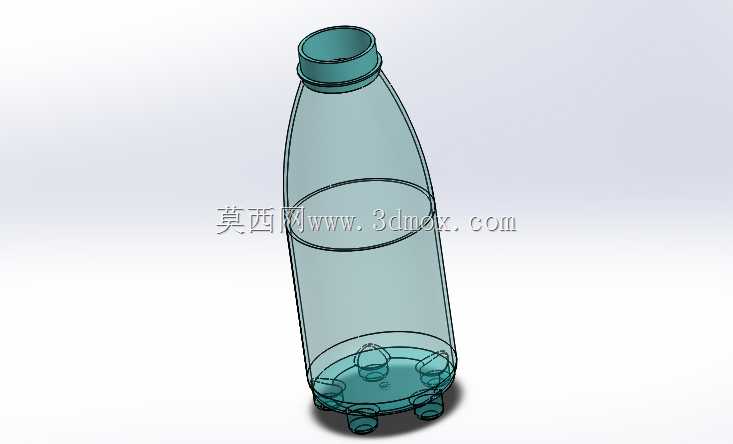

透明PET饮料瓶三维结构设计模型

　　日常流通的瓶装饮品容器，多数采用PET吹塑成型工艺制作，这类瓶体的结构设计需要兼顾灌装生产适配、运输堆叠强度、消费者握持手感、内容物密封存储多重需求，并非简单的回转曲面拉伸成型。从结构细节来看，瓶口采用标准螺纹接口设计，螺纹牙型采用梯形浅牙结构，适配市面通用的旋盖封口设备，瓶口端面预留0.3mm宽度的密封压合面，配合瓶盖内的铝箔垫片可实现常温下6个月以上的密封存储，避免内容物渗漏与外界杂质侵入。瓶身主体采用渐变圆弧过渡，从瓶口向下逐步扩大瓶身直径，到瓶身中部达到最大截面，再向瓶底方向缓慢收窄，这种曲面设计一方面可以在吹塑过程中让PET料胚拉伸更均匀，避免局部壁厚过薄导致的强度不足，另一方面瓶身中部的环形加强筋结构，

　　可提升瓶体的径向抗挤压能力，在灌装线的输送导轨上运行时，不会因为两侧护栏的夹持压力出现过度变形，也能避免运输堆叠过程中瓶身凹陷变形。瓶底部分采用五瓣式内凹支撑脚结构，这种设计是吹塑瓶的经典结构，内凹的球面结构可以承受灌装后内容物的垂直压力，五个均匀分布的支撑脚让瓶体放置在平面上时具备足够的稳定性，不会因为底面微小的不平整出现倾倒，同时支撑脚的圆角过渡设计可以避免吹塑过程中底部料厚堆积导致的应力集中，降低跌落测试时瓶底开裂的风险。从生产适配角度来看，该瓶体的整体曲面均采用G2连续过渡，没有尖锐棱角，吹塑模具的分型面设置在瓶身中心对称面上，合模线位置预留0.1mm的溢料槽，避免合模飞边过大增加后续修边的工作量。

　　瓶身的壁厚设计遵循从上到下逐步加厚的原则，瓶口位置因为要配合旋盖受力，壁厚控制在1.2mm左右，瓶身主体壁厚控制在0.35mm到0.4mm之间，既可以保证足够的透明度，让消费者清晰看到内部饮品的状态，也能控制材料用量降低生产成本，瓶底位置因为要承受堆叠与跌落冲击，壁厚控制在0.8mm左右，保证足够的结构强度。在灌装线适配方面，瓶身的最大直径控制在68mm，适配常规的瓶装水、碳酸饮料灌装线的卡瓶板、星轮输送结构，不需要对现有灌装设备进行改造即可直接上线生产，瓶口的螺纹起始位置做了定位缺口设计，配合旋盖机的定位机构可以保证瓶盖拧紧后标识位置统一，满足产品外观一致性要求。握持区域的曲面弧度贴合成年人手掌的自然握持曲线，

　　瓶身表面没有额外的防滑凸点，依靠光滑曲面与手掌的接触摩擦力即可保证握持稳定性，同时光滑的外表面更方便后续贴标工序的进行，不管是套标还是不干胶贴标，都能保证标签贴合平整无褶皱。从存储运输角度来看，瓶体的垂直承重能力经过结构优化，装满500ml内容物后，单瓶可承受上方12瓶同等重量的堆叠压力，满足常规仓储堆码5层的强度要求，瓶身的抗侧压能力达到150N以上，在运输过程中不会因为包装箱内的挤压出现瓶身变形漏液的问题。另外瓶体的内表面采用光滑无死角设计，灌装前的清洗工序可以保证冲洗水流覆盖所有内表面，没有残留清洗液的死角，灌装后内容物不会在瓶内出现残留挂壁的情况，消费者饮用时可以顺畅倒出全部内容物。
