带称重传感模块的精准加药装置结构

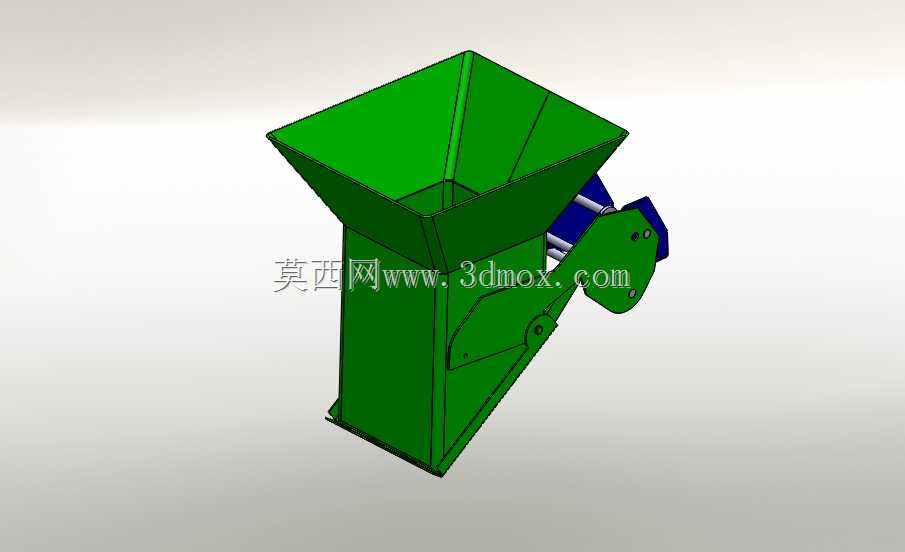

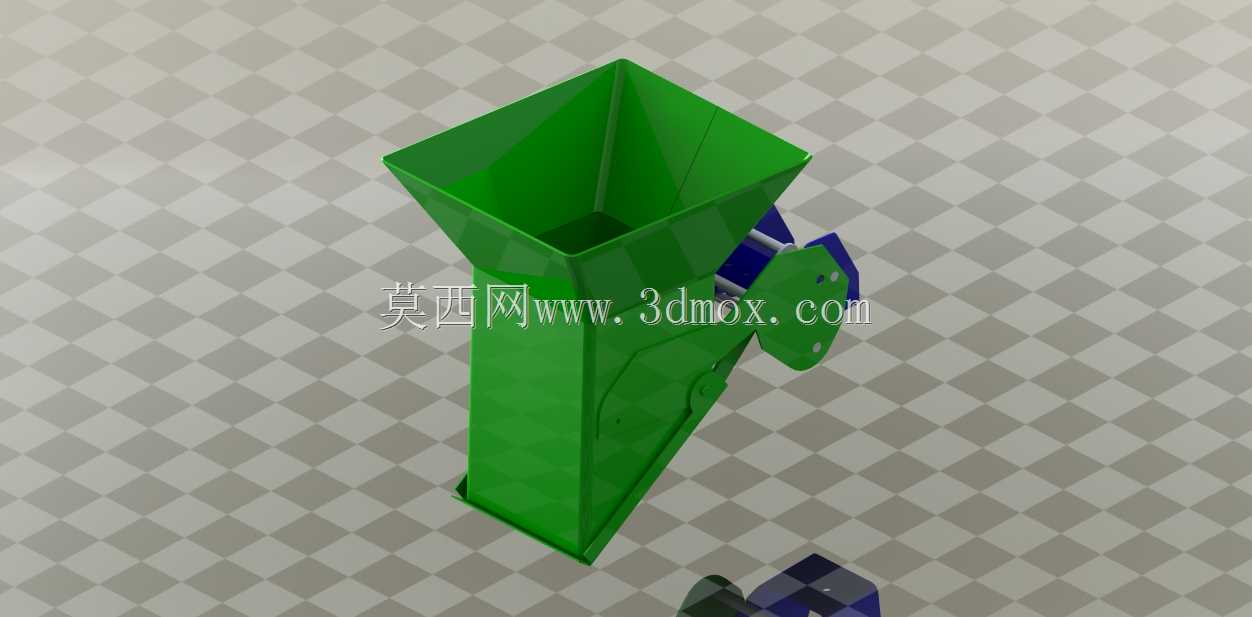

　　这套带称重传感模块的加药装置，主要面向水处理、粉体配料、精细化工农业生产场景中的定量药剂投加工序，解决传统容积式加药精度差、物料卡滞、投加量无法实时闭环管控的痛点。从结构布局来看，上部采用方锥型受料斗设计，斗壁倾斜角度经过反复校核，针对流动性一般的粉体、颗粒类药剂，倾斜角度设置为大于物料自然安息角3-5度，避免物料在斗壁结拱、挂壁，进料口采用大尺寸方形开口，既适配人工倒料、也能对接上游储料仓的落料口，不需要额外做转接结构，减少物料输送过程中的残留点。斗体下部连接竖直导料通道，通道侧壁做了加厚处理，一方面作为物料下落的导流路径，另一方面为侧边的驱动执行机构提供稳定的安装基准，避免驱动部件运行时的振动传导至称重模块，影响称重精度。

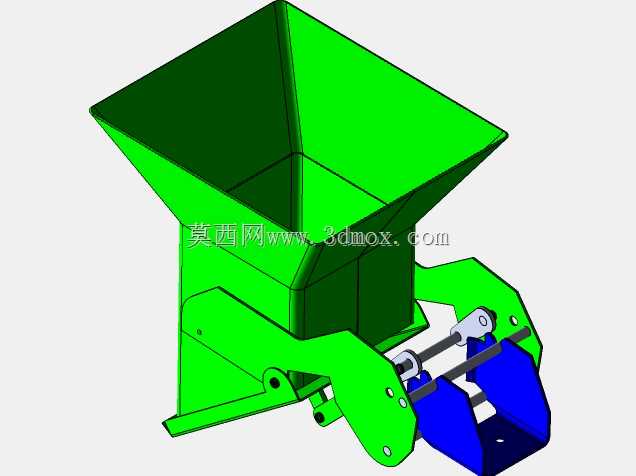

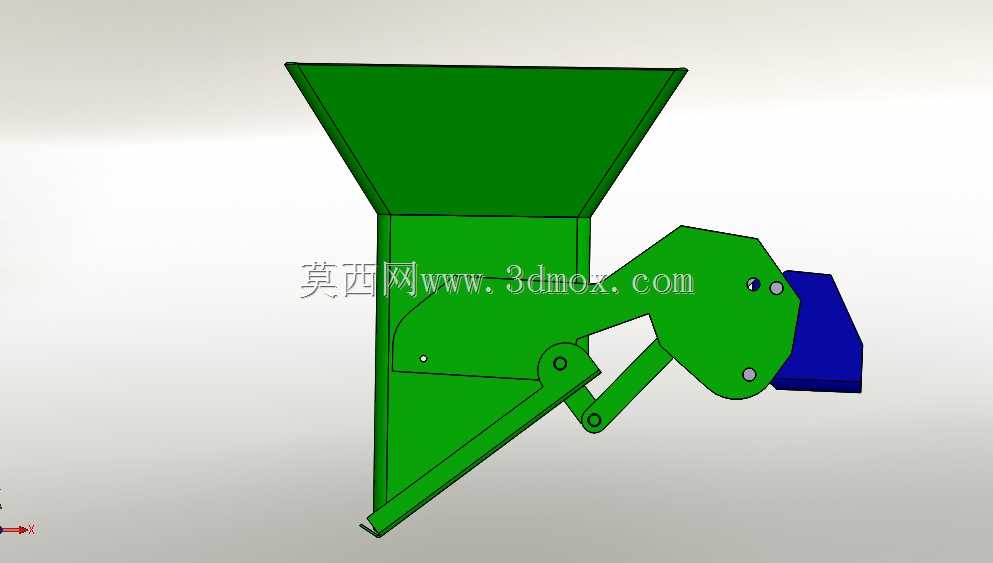

　　侧边的驱动连杆机构采用偏心轮带动摆动闸板的结构，相比传统螺旋给料结构，这种结构对易吸潮、有轻微粘性的药剂适应性更强，不会出现螺旋抱轴、卡料的问题，闸板的开合行程可以通过调整偏心距来适配不同投加量的需求，小行程时可以实现连续微量投加，大行程时可以满足大批次快速补料的工况。称重传感模块集成在装置的支撑受力路径上，不是简单外挂在料斗外侧，而是将整个料斗、导料通道、执行机构的承重都传递到传感单元上，能够实时计量料斗内的物料余量以及单次投加的物料重量，信号可以直接对接上位机控制系统，实现投加量的闭环调整，当实际投加量和设定值出现偏差时，系统可以自动调整闸板的开合频率与行程，保证投加精度控制在允许误差范围内。安装边界方面，装置整体采用立式布局，

　　横向占用空间小，底部出料口采用标准法兰接口，可以直接对接下游的混合设备、输送管道或者反应容器，不需要额外定制转接件，安装时只需要保证底部支撑面水平，将称重模块的受力点调整到设计位置，避免额外的侧向力作用在传感单元上，就能保证计量精度。设计过程中特意将驱动部件的安装位置做了偏置处理，既方便日常维护时拆卸检修驱动连杆、更换易损的闸板密封件，又不会让驱动部件的重量对称重信号产生额外干扰，所有和物料接触的内壁都做了顺滑过渡处理，没有直角死角，避免药剂长期残留出现板结、变质的问题，影响后续投加的药剂纯度。在实际工况适配中，这套结构可以根据投加物料的特性更换不同材质的闸板密封件，针对有腐蚀性的药剂可以更换耐腐蚀衬板，

　　针对磨琢性强的颗粒药剂可以更换耐磨材质的闸板，不需要改动整体主体结构，适配性较强。相比传统的重力式加药设备，这套结构把称重计量和给料执行集成在同一个立式单元上，省去了额外的计量秤、过渡料仓等中间环节，整体结构更紧凑，安装调试的工作量更小，同时因为减少了中间的物料转接点，物料残留和撒漏的问题也得到了有效控制，适合在空间有限的生产车间、水处理加药间等场景部署使用。
