动画衍生交叉惩戒武器结构三维数模

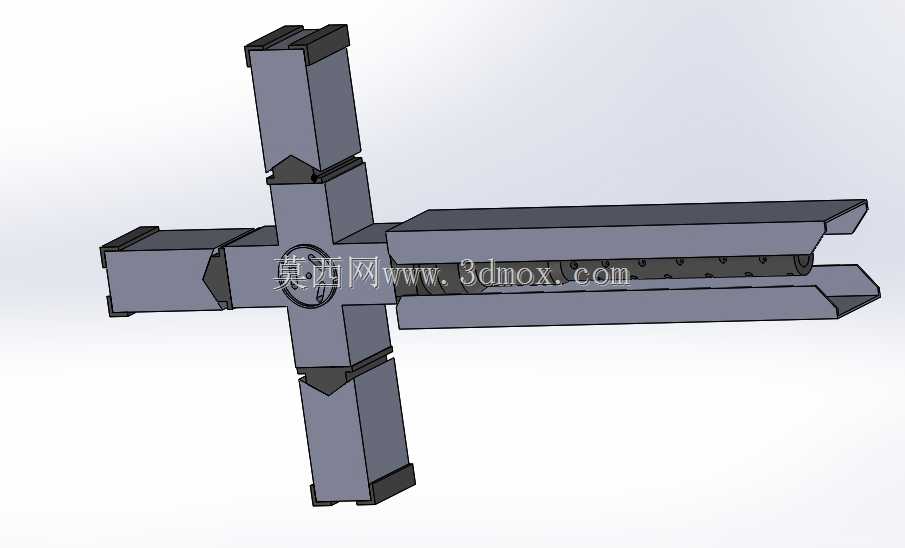

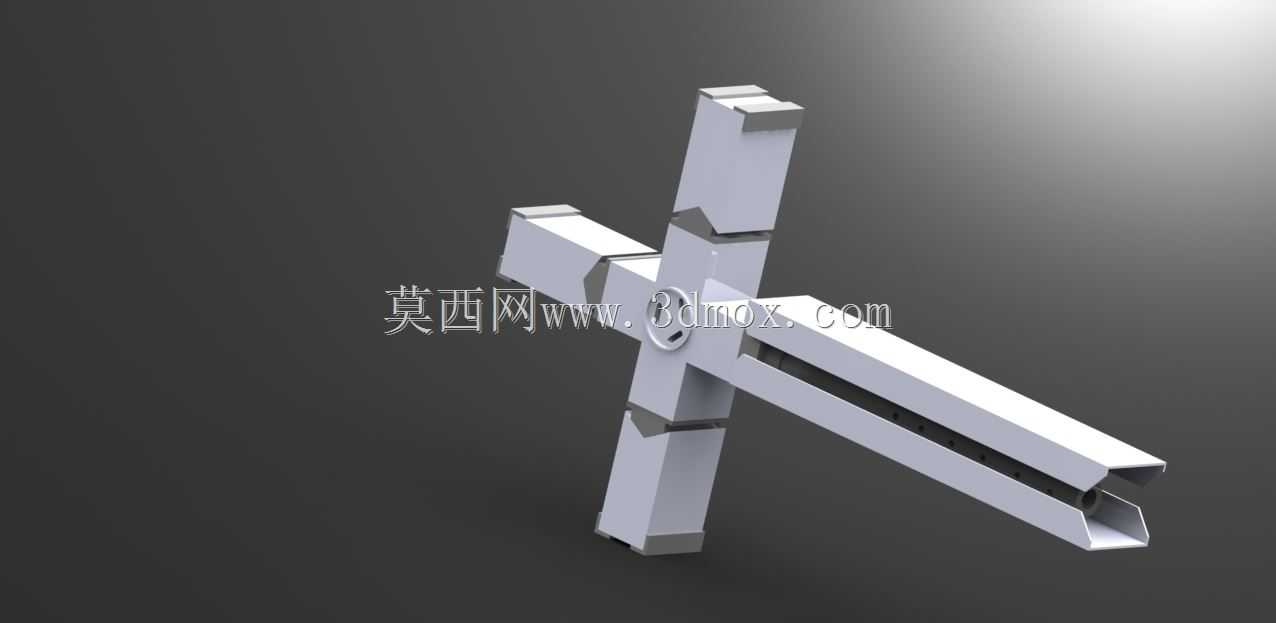

　　该结构原型取自动画设定中的手持惩戒类武器，整体采用十字交叉的主体构型，核心承载段为长条形开槽主臂，主臂内部预留贯通式腔体，可容纳内置的功能杆件与弹性复位组件，腔体侧壁开设等距分布的定位小孔，用于固定内部构件的相对位置，避免动作过程中出现窜动偏移。四个方向的延伸臂采用方管截面构型，与主臂的十字交汇座采用插接配合结构，每个延伸臂的端部都设计有嵌入式端盖，端盖与臂身采用小间隙配合，既可以封闭臂身内部空腔，也能在装配时作为定位基准，保证四个方向延伸臂的端面共面度控制在合理公差范围内。

　　从实际应用场景来看，这类结构既可以作为动漫周边道具开发的结构验证原型，用于1:1比例还原道具的装配关系与尺寸匹配度，也可以作为创意机械结构的教学案例，帮助初学者理解十字交叉类构件的装配逻辑、腔体内部组件的布局方式。在道具制作场景中，该结构的拆分设计能够满足后期表面处理的需求，每个独立构件都可以单独进行打磨、上色、包覆处理，避免整体结构存在处理死角，同时插接式的装配关系也方便后期的拆装维护，出现局部构件损坏时可以单独替换，无需整体报废。

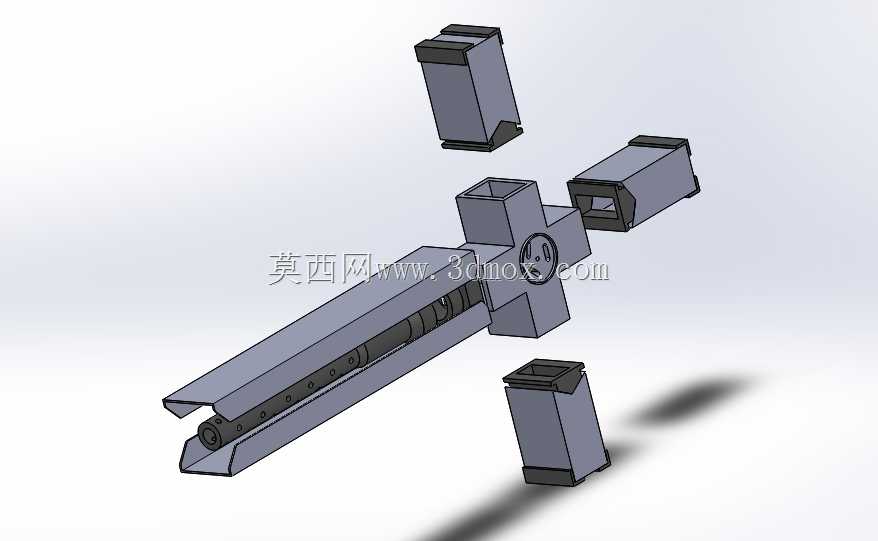

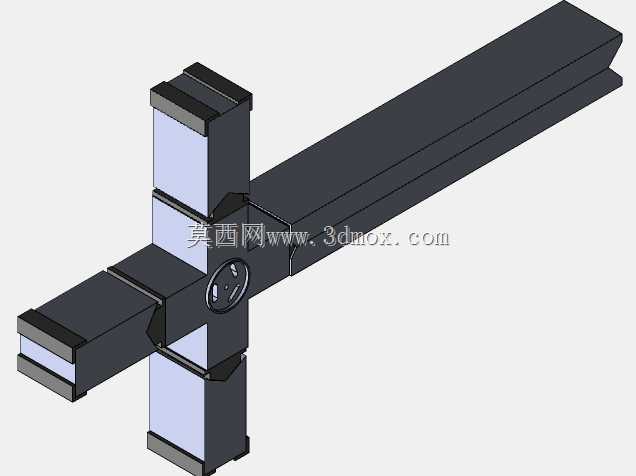

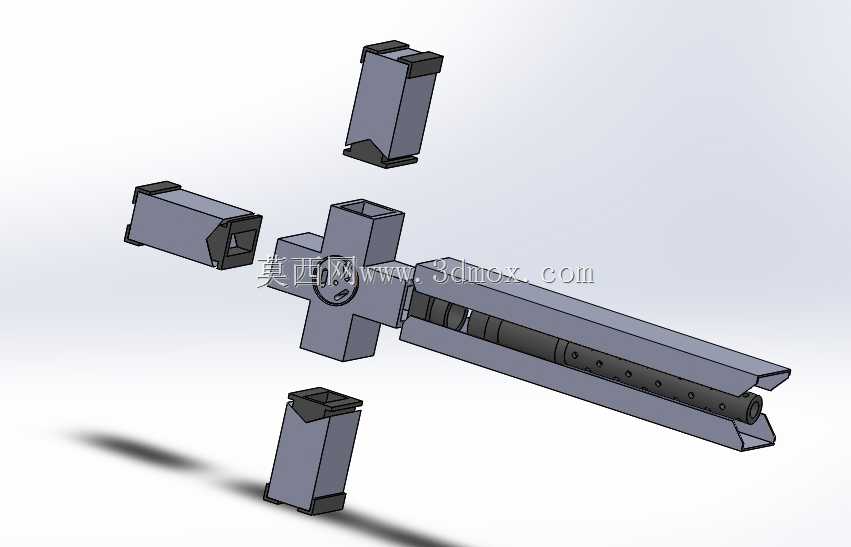

　　设计过程中优先考虑了手持操作的人机尺寸，主臂的握持段长度适配成年人手掌的握持范围，截面外轮廓做了小尺寸的倒角处理，避免锐边造成握持不适，四个方向的延伸臂长度控制在平衡范围内，保证整体结构的重心落在主臂握持区域附近，手持操作时不会出现偏重侧倾的问题。交汇座作为整个结构的核心连接部件，分别在四个方向开设与延伸臂截面匹配的插接槽，槽深设计为延伸臂插接段长度的三分之二，既保证足够的连接强度，也不会因为槽深过大导致装配难度提升，交汇座中心位置预留圆形安装位，用于固定主臂内部的功能组件端部，同时作为整个结构的装配基准，所有延伸臂的插接槽都以该中心孔为基准进行位置度标注，保证四个延伸臂的轴线处于同一平面且相互垂直，夹角公差控制在±0.5度以内。

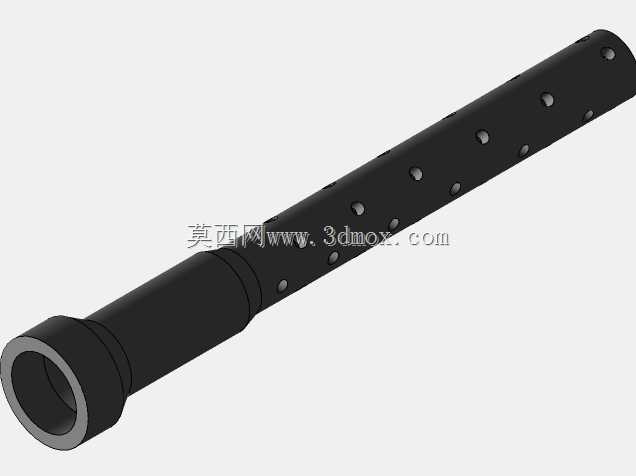

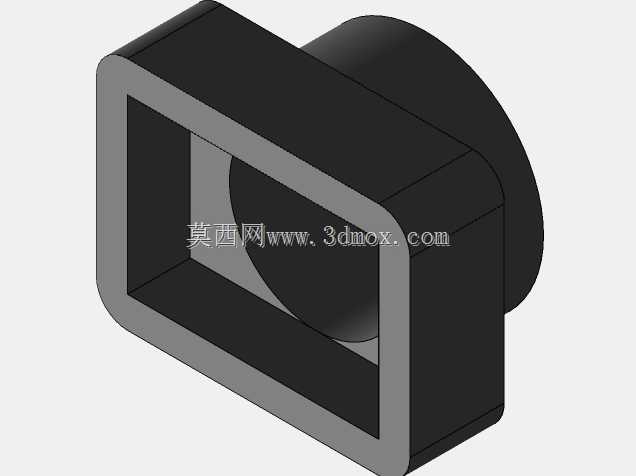

　　主臂内部的功能杆件采用阶梯轴构型，与主臂腔体的配合间隙控制在0.1mm到0.2mm之间，既保证杆件可以在腔体内顺畅滑动，也不会因为间隙过大出现晃动异响，杆件表面开设的环形槽用于安装阻尼胶圈，提供滑动过程中的阻尼感，模拟武器设定中的操作反馈。每个延伸臂的内部同样预留空腔，既可以降低整体结构的重量，也可以根据需求加装配重块调整整体重心位置，端盖与臂身的配合位置设计有微小的倒扣结构，装配后可以实现无紧固件的卡扣固定，减少外露的紧固件数量，提升整体外观的完整性。

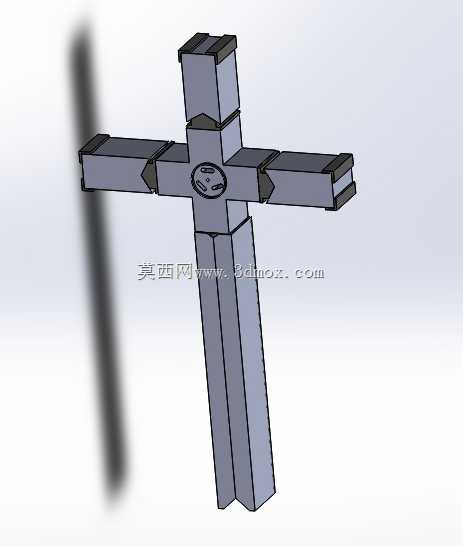

　　从安装边界来看，整个结构装配完成后，横向延伸臂的总跨度与纵向主臂的总长度比例控制在1:2.2左右，放置时的支撑面由主臂下端与下方延伸臂端部共同构成，静态放置时的稳定角满足日常摆放的防倾倒要求，不需要额外的支撑支架。所有构件的壁厚都控制在1.5mm到2mm之间，既保证3D打印或者机加工制作时的结构强度，也不会因为壁厚过大导致整体重量超标，所有配合面的脱模斜度都控制在1度以内，既满足注塑或者3D打印的工艺要求，也不会影响装配后的外观贴合度。结构拆解后所有独立构件都可以在常规的200mm行程加工设备上完成制作，不需要特殊的大尺寸加工设备，降低了实物制作的门槛，每个构件的棱角位置都设计有R0.3的小圆角，避免加工和使用过程中出现应力集中导致的构件开裂问题。
