工业粉料卸料集料斗结构设计

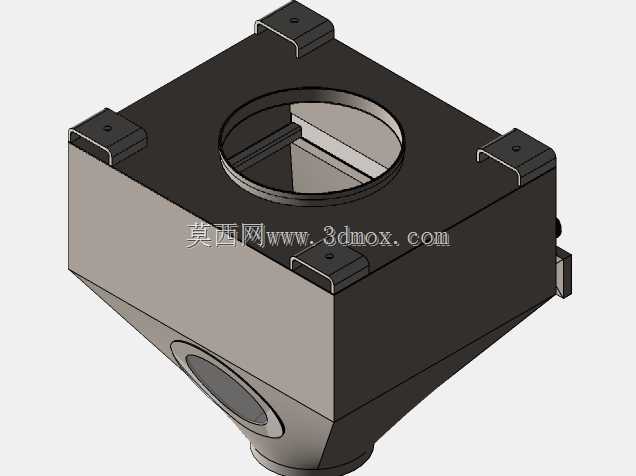

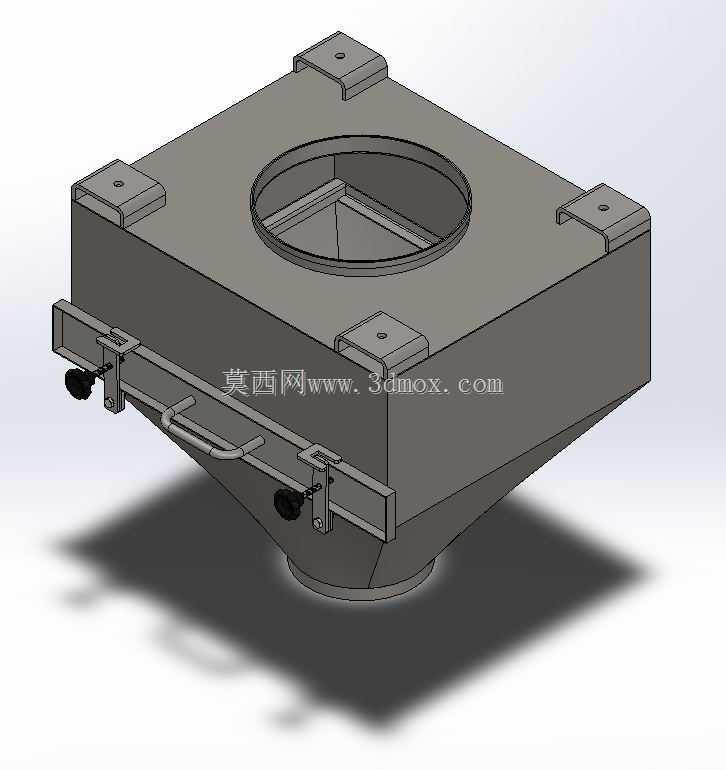

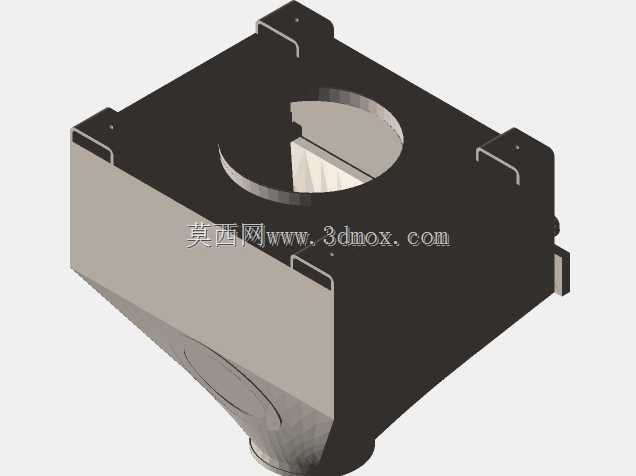

　　在粉体加工、散料输送的生产现场，这类带快拆锁紧结构的集料斗，是衔接上游料仓出料口与下游收料、输送环节的核心中转部件，常见于食品粉料分装、化工粉体投料、建材粉料中转、粮食加工卸料等工况，用来解决散料下落过程中的导流、集料以及快速换料清料的实际需求。从结构设计逻辑来看，整个斗体采用上方下锥的变径结构，上部方形法兰边预留四个带安装孔的固定耳座，安装时可直接通过螺栓与上游设备的出料法兰对接，方形对接面的设计相比圆形法兰，在同边长尺寸下能覆盖更大的落料范围，避免方形料仓出料时出现边角积料的问题，四个固定耳座做了加厚凸台处理，螺栓锁紧时不会因为局部压强过大导致法兰边变形，保证对接面的密封性能，减少粉料外溢的情况。

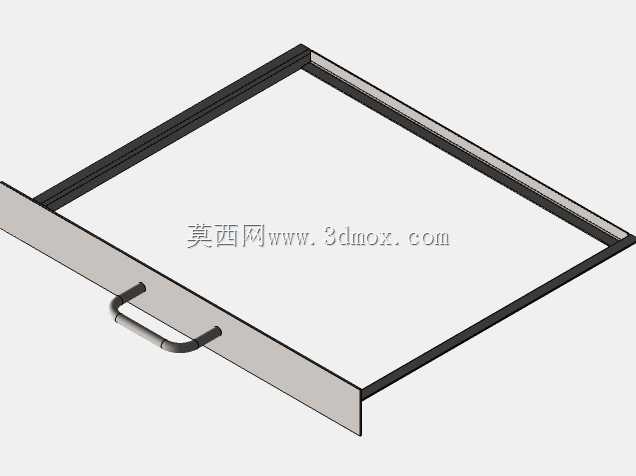

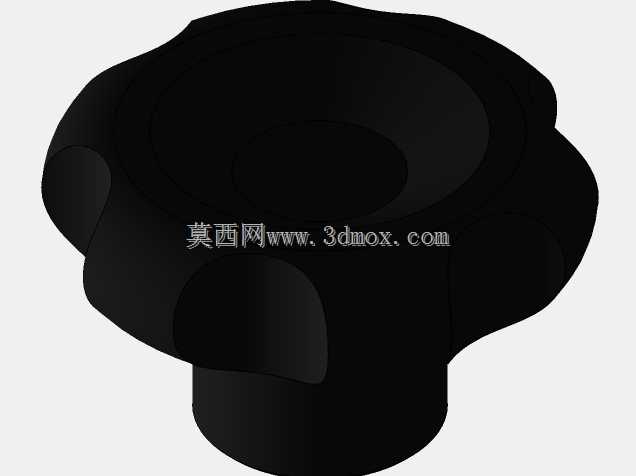

　　上部的圆形开口直接对接上游出料口，开口内部做了一圈向内的折边，既可以增强开口处的结构刚度，避免长期受物料冲刷导致开口变形，也能作为密封件的安装定位槽，放置密封圈后能有效减少粉尘从对接缝隙溢出，满足有粉尘管控要求的生产车间使用需求。斗体的锥段采用等斜率收缩设计，锥角设置参考了常见工业粉料的安息角参数，能保证流动性一般的粉料也能依靠自重顺利下滑，不会在锥壁出现粘料、架桥堵料的问题，锥段内壁做了平滑过渡处理，没有突兀的拼接台阶，减少物料挂壁残留的概率，降低换料时的清料工作量。下部的快拆锁紧结构是整个设计的核心实用点，斗体下部出料端设置了一圈外翻的安装边，配套的快拆压框通过两个侧边的旋转锁紧卡扣实现快速压紧与松开，

　　压框上还设置了一体式的拉手，操作人员不需要额外工具，只需要扳动卡扣的手柄就能快速松开压框，更换下方的收料袋或者清理斗体内部残留物料，相比传统的螺栓连接锁紧结构，清料、换料的作业时间能缩短七成以上，尤其适合需要频繁更换物料品种、定期清理内部的生产场景。压框与斗体出料边的接触位置做了平面度公差控制，锁紧后能压紧收料袋的袋口或者密封垫，不会出现漏粉、掉袋的问题，两个卡扣对称布置在斗体两侧，锁紧时受力均匀，不会出现一侧压合不严的情况。整个斗体的外部轮廓尺寸充分考虑了现有生产线的安装边界，上部方形固定边的外接尺寸适配常见的标准料仓出料口安装间距，不需要额外制作过渡转接法兰就能直接安装，下部出料口的直径匹配常规工业收料袋、软连接的通用尺寸，

　　现场安装时不需要额外改制配件。从结构强度设计来看，斗体的板材厚度选择兼顾了刚性与自重，上部方形段的侧壁做了轻微的外翻折边加强，不需要额外焊接加强筋就能满足满料状态下的结构强度要求，避免长期受物料挤压出现侧壁变形的问题，四个固定耳座与斗体主体采用满焊连接，焊接位置做了打磨过渡，减少焊缝位置的积料死角。在实际使用场景中，这类集料斗既可以直接安装在称重料仓的下方作为卸料斗，搭配下方的收料袋完成粉料的分装作业，也可以安装在除尘设备的灰斗下方作为集灰卸料部件，快拆结构能方便操作人员快速清理收集的粉尘，还可以安装在振动筛、螺旋输送机的出料端作为导流集料部件，将分散下落的物料汇集到中心位置送入下一道工序。设计过程中充分考虑了现场操作人员的使用便利性，卡扣的操作力经过优化，普通操作人员不需要借助工具就能徒手完成锁紧与松开操作，拉手的位置设置在操作人员站立操作的舒适高度，更换收料袋时可以直接托住拉手稳定压框，不需要直接接触斗体本体，避免部分高温物料工况下出现烫伤风险。斗体的所有转角位置都做了圆角过渡处理，没有尖锐的直角边，避免安装、清理过程中划伤操作人员，也能减少转角位置的物料残留。
