测量臂用磁吸式固定基座结构

　　这款磁吸式固定基座主要面向便携式三坐标测量臂的现场使用场景设计，解决车间现场测量作业时测量臂无可靠固定基准、装夹耗时过长的痛点。在机加工车间的工序间检测、大型焊接件的形位公差复核、模具修配现场的尺寸验证等场景中，测量臂往往需要频繁转移工位，传统的螺栓锁紧、压板固定方式需要在工件或工作台面提前加工安装螺孔，或是搭建专用固定支架，不仅准备周期长，还会受作业现场空间、工件结构的限制，无法快速开展测量工作。该基座依靠内置的强磁组件实现与导磁金属工作面的吸附固定，无需额外加工安装位，只要是平整的钢铁材质工作台、工件本体表面、机床工作台面都可以直接放置固定，单人次操作即可在数秒内完成测量臂的安装定位，大幅压缩现场测量的准备时间。

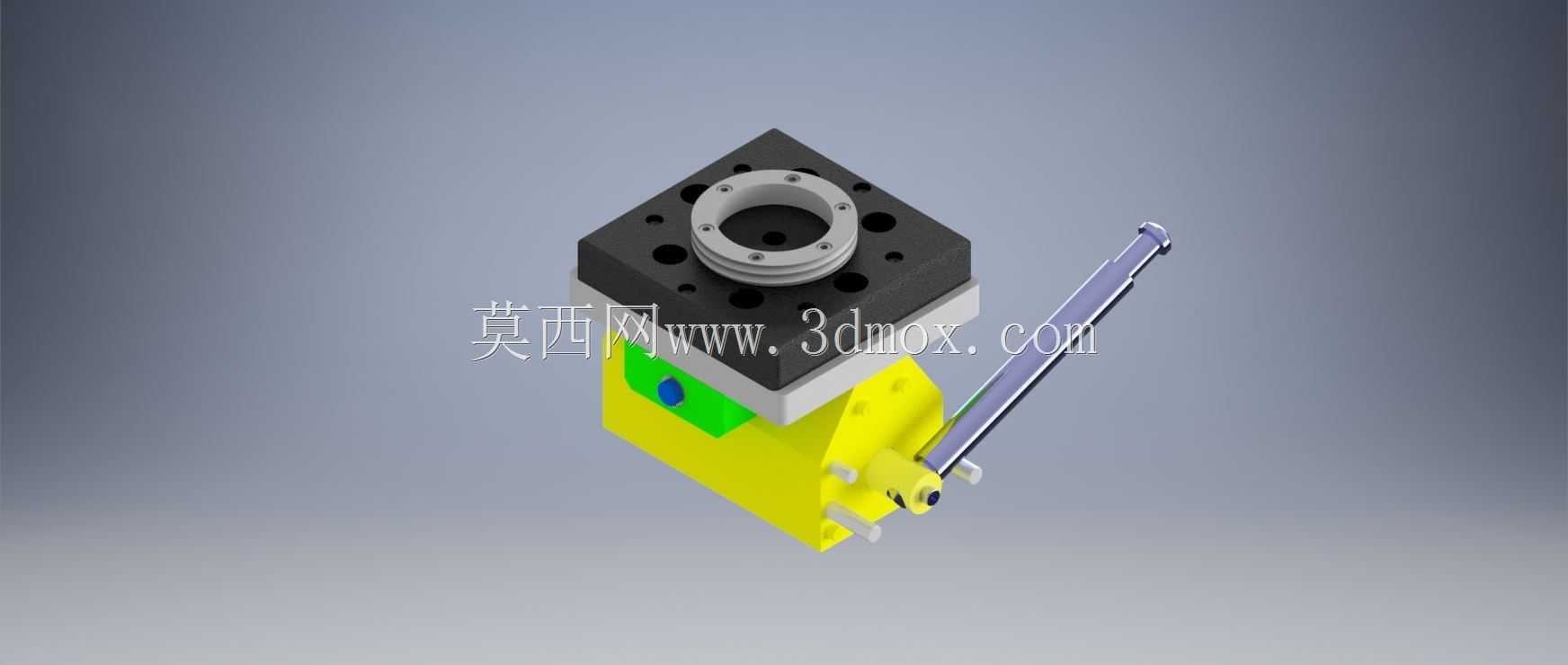

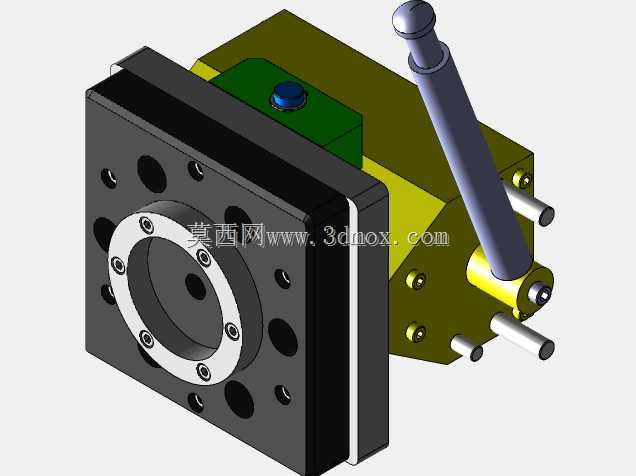

　　从功能结构上看，基座分为三个核心功能段：下部的磁座主体、中部的角度调节段、上部的测量臂连接法兰。下部磁座外壳采用高强度工程塑料包覆磁钢结构，侧面设置的拨杆是磁路开关，拨杆扳动至锁紧位时，磁钢内部磁路导通，基座底部产生强吸附力，可承受测量臂全行程操作带来的倾覆力矩与侧向拉力，避免测量过程中基座移位导致的测量数据失效；拨杆扳动至释放位时，磁路在内部形成闭环，底部吸附力大幅衰减，可轻松将基座从工作面移走，不会在金属表面残留强磁吸附的铁屑杂质。中部的角度调节段采用燕尾槽锁紧结构，松开侧面的锁紧螺钉后，上部连接法兰可在一定角度范围内俯仰调整，适配不同测量高度、不同朝向的检测需求，调整到位后拧紧锁紧螺钉即可实现刚性锁定，调节段的配合面经过精磨处理，锁紧后无间隙窜动，保证测量基准的稳定性。上部的连接法兰采用测量臂通用的标准安装接口，法兰端面加工有定位止口与均匀分布的安装螺孔，可直接适配主流品牌的便携式测量臂安装端，无需额外制作转接板，法兰与下方调节座的连接面设置有定位销，保证重复安装时的位置一致性，减少每次转移工位后的基准校准工作量。

　　设计过程中重点考量了现场使用的各类边界条件：基座底部的吸附面做了内嵌式处理，磁钢端面略低于外壳底面0.1毫米左右，避免工作面存在细小铁屑、焊渣凸起时，磁钢直接与硬物磕碰导致磁体碎裂，同时外壳底部边缘设置了一圈导磁软质垫片，既可以填补工作面的微小不平整，提升吸附稳定性，也能避免基座在金属表面拖动时刮伤工件或工作台的加工面。拨杆的操作力经过匹配设计，单手握持即可完成开关操作，拨杆的摆动行程做了机械限位，避免过度扳动导致内部磁路组件损坏。上部法兰的安装孔位做了沉头处理，连接螺栓锁紧后头部不高出法兰端面，不会与测量臂的旋转底座发生运动干涉。整体结构的重心尽量靠下布置，降低整机的重心高度，提升测量臂大臂伸展到极限位置时的抗倾覆能力，经实际工况验证，在常规车间钢制工作台面吸附固定时，可承受测量臂全行程快速移动产生的动态载荷，基座无滑移、无松动。

　　安装使用时需要注意几个边界条件：首先吸附工作面必须是导磁金属材质，且表面平整度不低于Ra6.3，若工作面存在较厚的油漆层、氧化皮或非导磁涂层，会大幅降低磁座的吸附力，需提前清理出平整的金属裸露面再放置基座；其次基座的固定位置要尽量靠近测量区域的中心，减少测量臂的伸展长度，既可以提升测量精度，也能降低倾覆力矩对基座吸附力的要求；角度调节段的锁紧螺钉需要采用对称拧紧的方式，避免单侧受力导致调节段出现微小偏转，影响测量基准的准确性。日常维护时，每次使用完毕后要及时清理基座底部吸附的铁屑、切削液残留，避免铁屑堆积在磁座端面导致放置不平稳，长期不使用时要将磁座开关拨至释放位，减少磁钢的自然退磁，延长基座的使用寿命。相较于传统的固定式测量臂支架，这款磁吸基座的重量更轻，单人即可携带转移，适配的安装场景更广，尤其适合多工位轮流检测、大型工件现场测量等无法提前搭建固定支架的作业场景，能有效提升现场测量的作业效率，减少测量准备环节的辅助工时。
