开放式多滤筒工业过滤装置结构设计

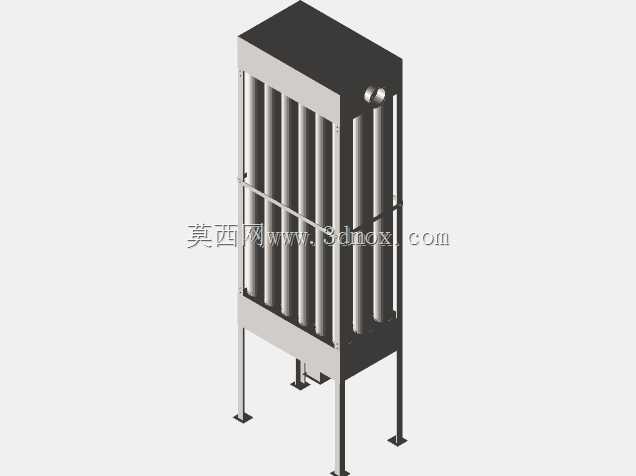

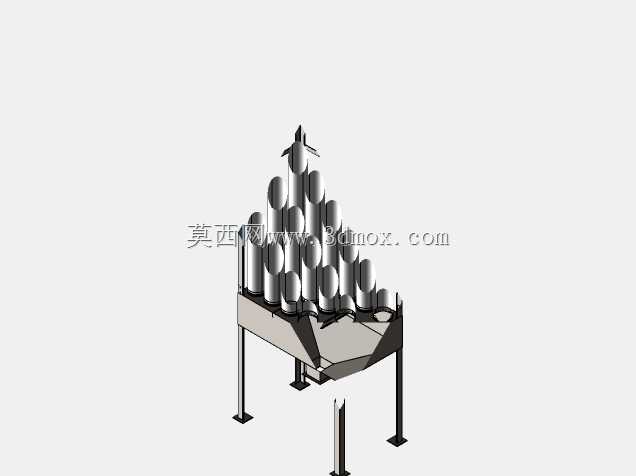

　　在工业流体处理、粉体输送、通风除尘等诸多生产场景中，开放式过滤结构的应用需求始终存在，这类结构往往需要兼顾大流量处理能力、便捷的滤材更换操作、稳定的支撑刚性，同时还要适配现场的安装空间限制，避免与周边管线、设备产生干涉。本次呈现的开放式过滤装置，采用多组平行排列的圆柱形滤筒作为核心过滤单元，滤筒呈矩阵式排布在上方区域，单组滤筒的轴线保持垂直设置，这种排布方式一方面可以最大化利用垂直方向的空间，在有限的投影面积内拓展总过滤面积，提升单位时间内的介质处理量，另一方面垂直布置的滤筒在反吹清理、滤材更换时，滤筒表面截留的杂质可以依靠重力自然下落，减少杂质在滤材表面的二次附着，降低日常维护的操作难度。装置下部采用倾斜式集污斗结构，

　　集污斗的侧壁设置有合理的倾斜角度，能够将滤筒区域掉落的杂质、积液顺畅引导至底部的排出口位置，避免杂质在壳体内部的拐角处堆积残留，减少长期运行过程中积料引发的过滤效率下降、内部腐蚀等问题。支撑结构采用四根独立的立式支腿，支腿底部设置有方形安装固定板，板上预留有螺栓安装孔位，安装时可以直接通过膨胀螺栓或者连接螺栓固定在地面、设备平台的预埋钢板上，支腿的长度经过合理设计，既为底部排出口预留了足够的操作空间，方便后续对接排渣管线、收集容器，也控制了装置整体的重心高度，提升设备运行过程中的稳定性，即使在处理带压流体、或者滤筒反吹产生瞬时振动时，也不会出现结构晃动、连接部位松脱的问题。滤筒的固定端集成在顶部的安装板上，

　　安装板与下部集污斗之间采用螺栓紧固的连接结构，连接位置预留有密封件安装槽，运行时可以保证整体结构的密封性，避免未经过滤的介质从连接缝隙处泄漏，需要更换滤筒或者清理内部结构时，只需要拆卸连接螺栓即可将上部滤筒组件整体吊起，操作空间充足，不需要额外拆解周边的连接管线。在实际应用场景中，这类开放式过滤装置可以适配气体、低粘度液体等多种介质的过滤需求，比如在车间通风除尘系统中作为前置过滤单元，截留空气中的大颗粒粉尘、切削碎屑；在工业循环水系统中过滤管路中的焊渣、锈蚀杂质，保护后端的泵阀、精密换热设备；在粉体气力输送系统中作为气固分离装置，将输送气流中的成品粉料截留收集，实现气体与物料的分离。设计过程中需要重点核算支腿的承重能力，

　　要考虑满负荷运行时滤筒附着杂质后的总重量、集污斗内积存杂质的重量，以及外部管线连接产生的附加载荷，避免支腿出现挠曲变形；同时要核算滤筒排布的间距，保证相邻滤筒之间留有足够的气流或者液流通过空间，避免介质在滤筒之间形成短路流，影响整体过滤效率；集污斗的倾斜角度需要根据过滤介质的特性调整，处理流动性较好的干燥粉体时倾斜角度可以适当减小，处理带有一定湿度的粘性粉尘或者含杂质液体时，需要加大倾斜角度，保证杂质能够顺利滑落。装置的整体外形轮廓规整，上部滤筒区域为规则的矩形排布结构，下部集污斗为收缩式四棱台结构，外部没有突出的尖锐部件，既方便运输过程中的打包固定，也方便现场安装时的吊装对位，安装边界清晰，只要根据支腿的安装孔位尺寸预留对应的基础固定点，同时预留上部滤筒更换所需的垂直吊装空间、侧面的检修操作空间，即可完成设备的就位安装，不需要对现场布局做大幅度的调整。滤筒的选型可以根据实际过滤精度、介质温度、腐蚀特性更换不同材质的滤材，比如处理高温烟气时选用金属烧结滤筒，处理腐蚀性液体时选用PP或者PTFE材质的滤筒，安装接口保持统一尺寸，不需要改动主体支撑结构即可完成适配，具备较强的场景适配能力。
