高精度推力轴承三维结构设计模型

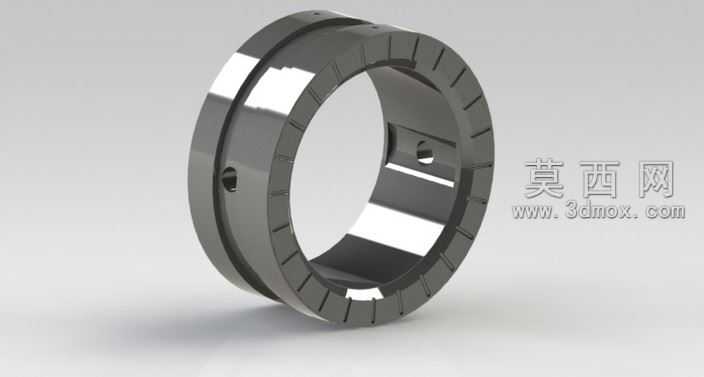

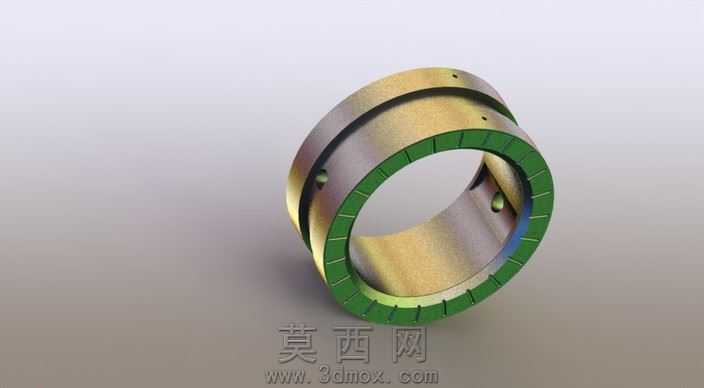

本推力轴承三维模型采用SolidWorks软件进行全参数化建模，建模过程严格遵循机械设计标准中推力轴承的尺寸规范，从基准轴创建开始，依次完成轴承座圈、轴圈的基体特征绘制，通过旋转凸台命令生成环形基体结构，针对端面的承载滚道区域，采用精确的草图约束绘制滚道截面轮廓，保证滚道的曲率半径与设计要求完全匹配，确保后续装配滚动体时的配合精度。模型上的周向定位槽与径向安装孔，均通过拉伸切除命令完成特征创建，所有孔位的位置度、槽体的深度尺寸都经过参数化约束，可直接根据实际使用需求调整尺寸参数完成变型设计。材质渲染阶段，针对轴承的金属材质特性，采用高反射率的铬钢材质参数，调整材质的粗糙度、反射光泽度参数，还原淬硬轴承钢表面的金属质感，对滚道的精加工面与安装端面做差异化的材质表现，区分开粗加工面与精磨面的视觉差异，渲染时采用三点布光方案，突出轴承环形结构的轮廓层次与金属反光效果，清晰展现结构细节。结构设计上，该推力轴承为单向承载结构，包含两个平行的环形垫圈与中间的滚动体容纳区域，垫圈外侧的周向卡槽用于安装时的周向防转，径向的小孔用于润滑脂的注入与留存，可有效降低运转过程中的摩擦损耗，整体结构紧凑，承载面平整，能够承受单向的轴向载荷，适用于轴向载荷较大、转速适中的机械传动场景。建模过程中对所有配合面做了公差约束的预留，装配状态下各零件无干涉，模型同时导出了通用STL格式，可兼容多数三维软件打开使用，也可直接导入有限元分析软件开展承载能力的仿真分析，为后续的产品优化、装配模拟提供可靠的三维数字模型基础。
