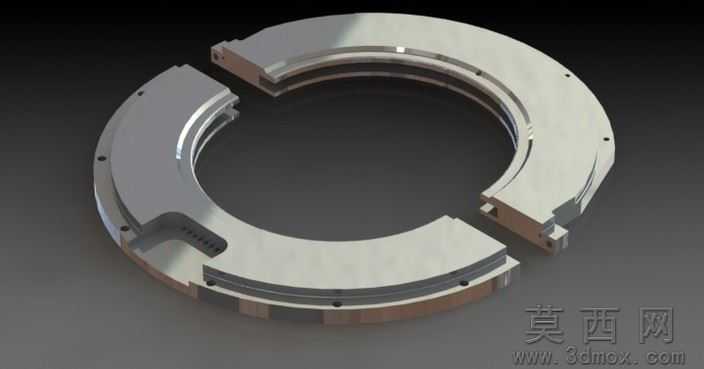

剖分式环形精密轴承三维结构设计

本作品为剖分式环形精密轴承的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面绘制轴承内外圈的环形轮廓草图，通过拉伸、切除等基础特征搭建主体框架，针对剖分式结构的对接端面，精准绘制定位凸台与卡槽的轮廓，添加同轴度、端面平行度等几何约束，确保两半轴承拼接后整体圆度误差控制在合理范围内。针对轴承外圈的安装孔位，采用线性阵列与圆周阵列结合的方式完成孔位排布，逐一添加孔口倒角特征，避免安装过程中出现应力集中问题。渲染阶段采用金属材质系统，为轴承主体赋予合金钢材质，调整材质的粗糙度参数至1.2、金属度参数至0.9，还原轴承加工后的金属哑光质感，对接端面的密封槽部位赋予橡胶材质，调整漫反射颜色为深棕色，区分不同功能区域的材质差异。场景布光采用三点布光法，主光源从斜上方45度投射，突出轴承环形曲面的轮廓层次，辅光源从侧方补光消除暗部死黑，背光源勾勒轴承边缘轮廓，提升整体渲染的立体感。结构设计上，该剖分式轴承摒弃了传统整体式轴承的安装局限，采用对半拆分的结构形式，两半轴承通过端面的定位结构实现精准对接，无需拆卸轴端其他零部件即可完成轴承的安装与更换，大幅降低设备维护的拆装成本；轴承外圈预留的多组安装孔可直接与设备基座固定，内圈的环形槽可适配保持架与滚动体的安装，整体结构兼顾承载能力与拆装便利性。设计思路围绕工业场景的实际维护需求展开，在保证轴承回转精度与径向承载能力的前提下，优化剖分对接面的结构强度，通过加厚对接部位的壁厚、增设定位销孔的方式，避免轴承运转过程中对接面出现错位偏移，同时对轴承的边角位置全部添加圆角过渡，减少热处理环节的应力开裂风险，整体模型的特征树逻辑清晰，所有尺寸参数可根据实际工况需求快速修改调整，适配不同轴径、不同载荷的使用场景。
