遥控模型车用六角轮接适配器结构设计

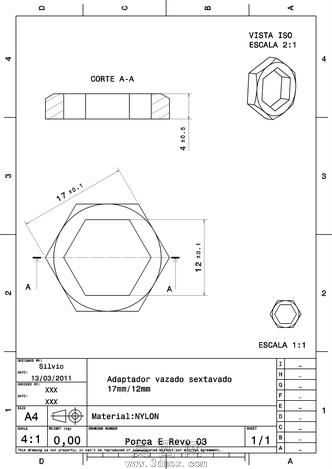

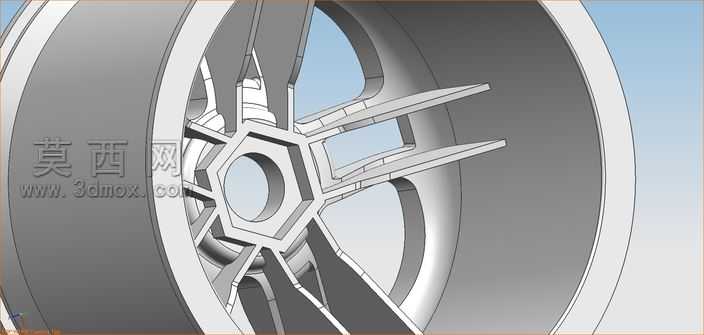

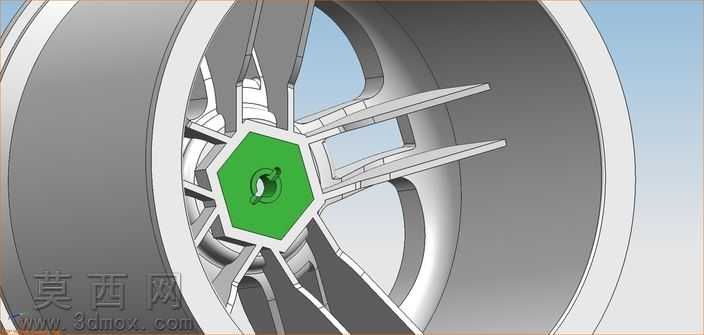

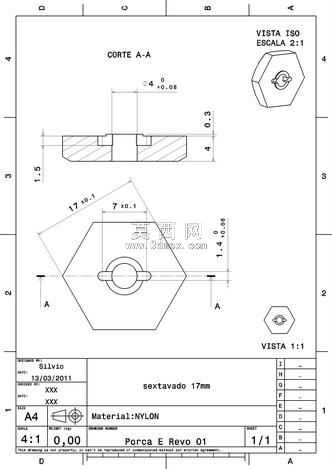

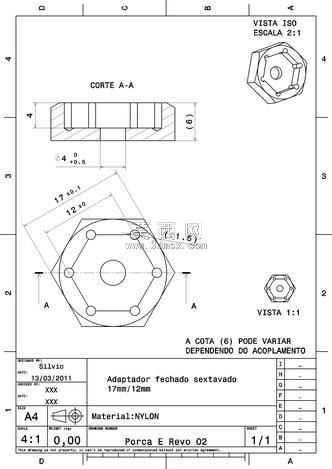

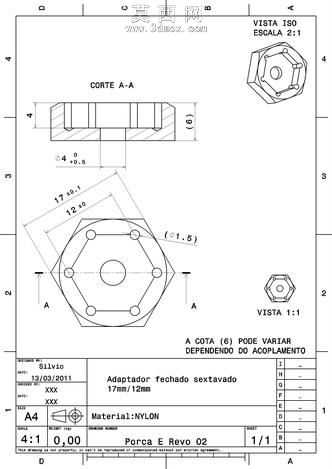

本作品为适配Traxxas E Revo 1/16比例遥控模型车的轮组六角连接适配器，整体采用三维参数化建模方式完成结构设计，建模过程中以轮组传动的同轴度、连接强度为核心设计基准，首先确定中心六角孔的基准尺寸，适配12毫米至17毫米的轮组接位尺寸差，解决不同规格轮组与原车传动输出轴的适配问题。模型结构采用中心定位六角孔加周向放射式支撑辐条的设计，中心六角孔的内边做了微小的倒角处理，既可以降低装配时的对位难度，也能减少传动过程中棱角处的应力集中，避免大扭矩输出时出现孔位崩裂的问题。周向的六组支撑辐条采用等角度均匀分布的布局，辐条截面做了渐变式的厚度处理，靠近中心六角基座的位置厚度更大，向外延伸连接轮圈定位环的位置逐渐收窄，在保证整体结构抗扭强度的前提下尽可能降低零件自身重量，减少模型车传动系统的非簧载质量，提升遥控车行驶过程中的轮组响应速度。外侧的轮圈定位环与辐条做一体化建模处理，定位环的内径与适配轮组的中心安装位尺寸完全匹配，装配时可以实现轮组的径向精准定位，避免轮组转动时出现偏心抖动的问题。渲染阶段采用金属质感的工程塑料材质，模拟尼龙加纤材质的哑光磨砂表面效果，对结构的棱边做了细微的圆角渲染处理，还原实际注塑零件的工艺特征，同时通过半剖面式的渲染视角，清晰展示适配器与轮组、传动轴的装配位置关系，直观呈现零件的连接逻辑。设计过程中针对非参数化编辑的场景做了结构优化，所有特征的建模逻辑清晰，即使不携带参数树也可以通过常规的三维编辑操作完成尺寸微调，适配不同玩家的改装需求，整体结构兼顾了传动强度、轻量化表现与装配便利性，能够满足遥控模型车在越野、高速行驶等不同工况下的传动连接需求，避免大油门起步、急刹或者飞坡落地时出现连接位打滑、断裂的问题。
