流线型单梁自行车承载车架结构设计

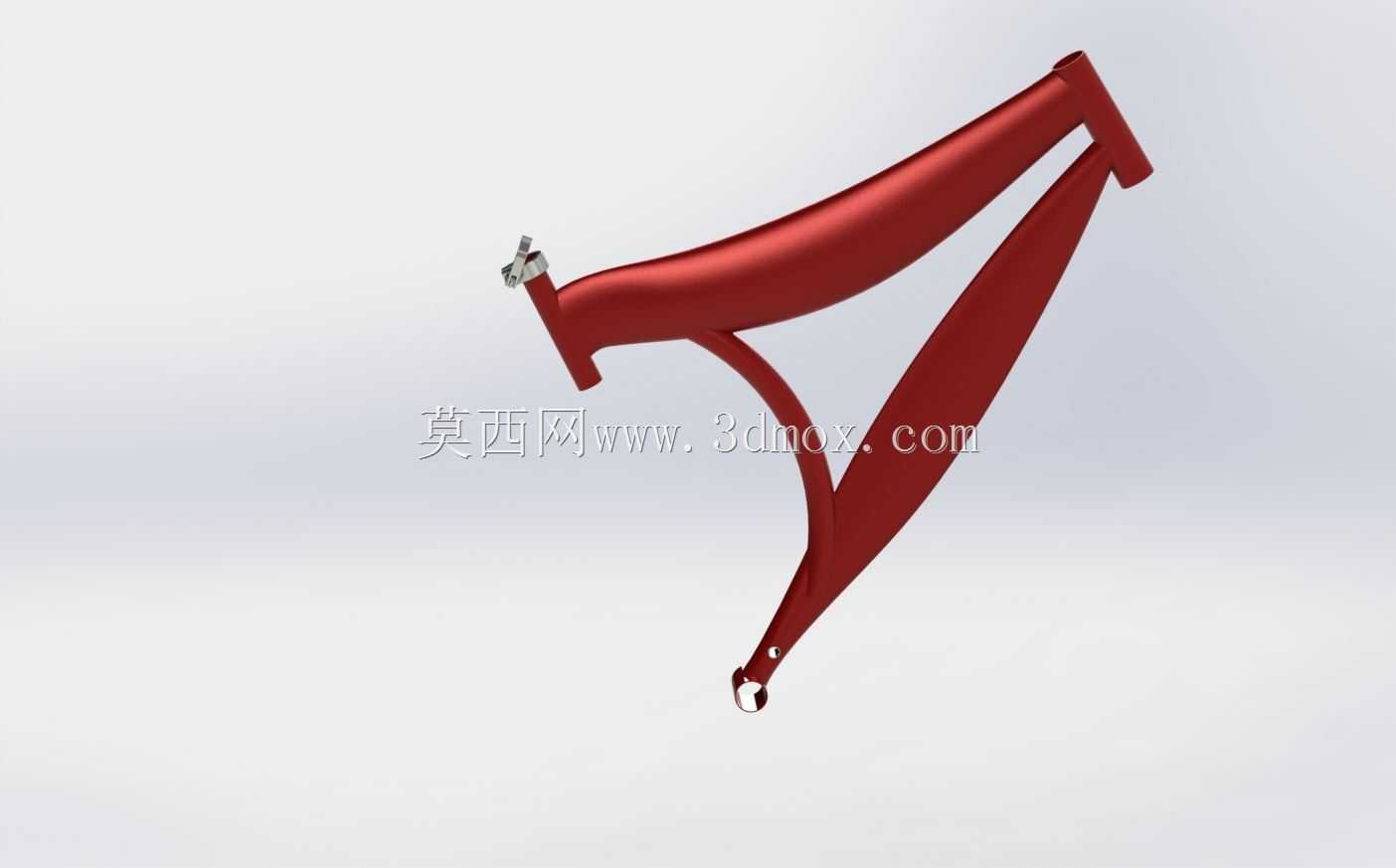

　　日常通勤、休闲骑行场景下的自行车车架，是整车的核心承载基体，所有骑行相关的受力最终都会传递到车架结构上，设计时首先要兼顾刚性与轻量化的平衡，避免过重增加骑行负担，同时也要防止刚性不足导致骑行时发力泄力、结构形变过大影响操控稳定性。这款单梁式的车架采用流畅的曲面造型，上管从车头碗组位置平滑过渡到后叉上接点，没有生硬的折角过渡，一方面能降低骑行时的风阻，在城市快速通勤或者短途休闲骑时减少空气阻力带来的额外体力消耗，另一方面曲面连续的结构也能优化应力传递路径，避免直角位置出现应力集中，长期承受颠簸路面的交变载荷时不容易出现疲劳开裂的问题。

　　从安装边界来看，车头位置预留了标准碗组安装位，适配常规口径的自行车前叉舵管，不需要额外做转接处理就能匹配市面上多数通勤、休闲类自行车的前叉部件；后叉下端开有标准后轮轴安装槽，槽位的宽度匹配常规民用自行车的后轮花鼓开档尺寸，安装后轮时可以直接卡入后锁紧轴钉，不需要额外调整叉脚间距。车架中部的下管位置预留了中轴安装座，适配常规压入式或者螺纹式中轴组件，能够匹配常见的牙盘、曲柄传动部件，不需要对安装位做二次加工就能完成传动系统的装配。后上叉与后下叉的衔接位置做了加强筋过渡，这个位置是骑行时承接待后轮颠簸冲击力、以及踩踏发力时传动反作用力的核心区域，加厚的过渡结构能分散局部应力，避免急加速或者过坑洼路面时叉体出现形变。

　　设计过程中没有采用传统的双三角硬棱结构，而是把上管和后上叉做了一体化的曲面融合，整体线条从车头一直延伸到后轮轴位置，视觉上更简洁流畅，同时一体成型的结构减少了管材拼接的焊缝数量，既降低了焊接加工带来的热形变影响，也减少了焊缝位置的应力集中点，长期使用的结构稳定性更好。管材的壁厚做了差异化设计，受力较大的头管、中轴、后叉脚位置壁厚适当增加，而中间受力相对平缓的管段做了薄壁处理，在保证整体结构强度满足日常骑行载荷要求的前提下，尽可能降低整体重量，让骑行时的操控更灵活，搬挪车辆时也更轻便。

　　实际使用场景中，这款车架适配城市通勤、短途休闲骑行的使用需求，不需要应对高强度山地越野的极端冲击，所以结构设计上更偏向平顺的骑行感受，曲面管型在吸收路面细碎震动时也有一定的形变余量，能过滤一部分铺装路面的细小颠簸，提升长时间骑行的舒适度。安装时需要注意，头管碗组的压装要保证同轴度，避免出现舵管转动卡滞的问题；中轴安装时要保证端面的平整度，防止牙盘转动时出现偏摆，影响传动效率；后轮轴安装时要保证两侧叉脚的间距对称，避免后轮出现偏斜，导致骑行时车轮蹭刹车或者车架。另外车架上预留的附件安装位，可以匹配常规的挡泥板、货架安装孔位，日常通勤时可以加装实用配件，拓展使用场景，不需要额外在车架上打孔破坏原有结构强度。整体结构的尺寸适配常规身高范围的骑行者，立管角度、上管长度的设定符合休闲骑行的姿态要求，不会让骑行者过度俯身，长时间骑行不容易产生腰背疲劳，适合日常代步、近郊休闲骑行的使用需求。
