立式带爬梯护笼金属储水罐体结构

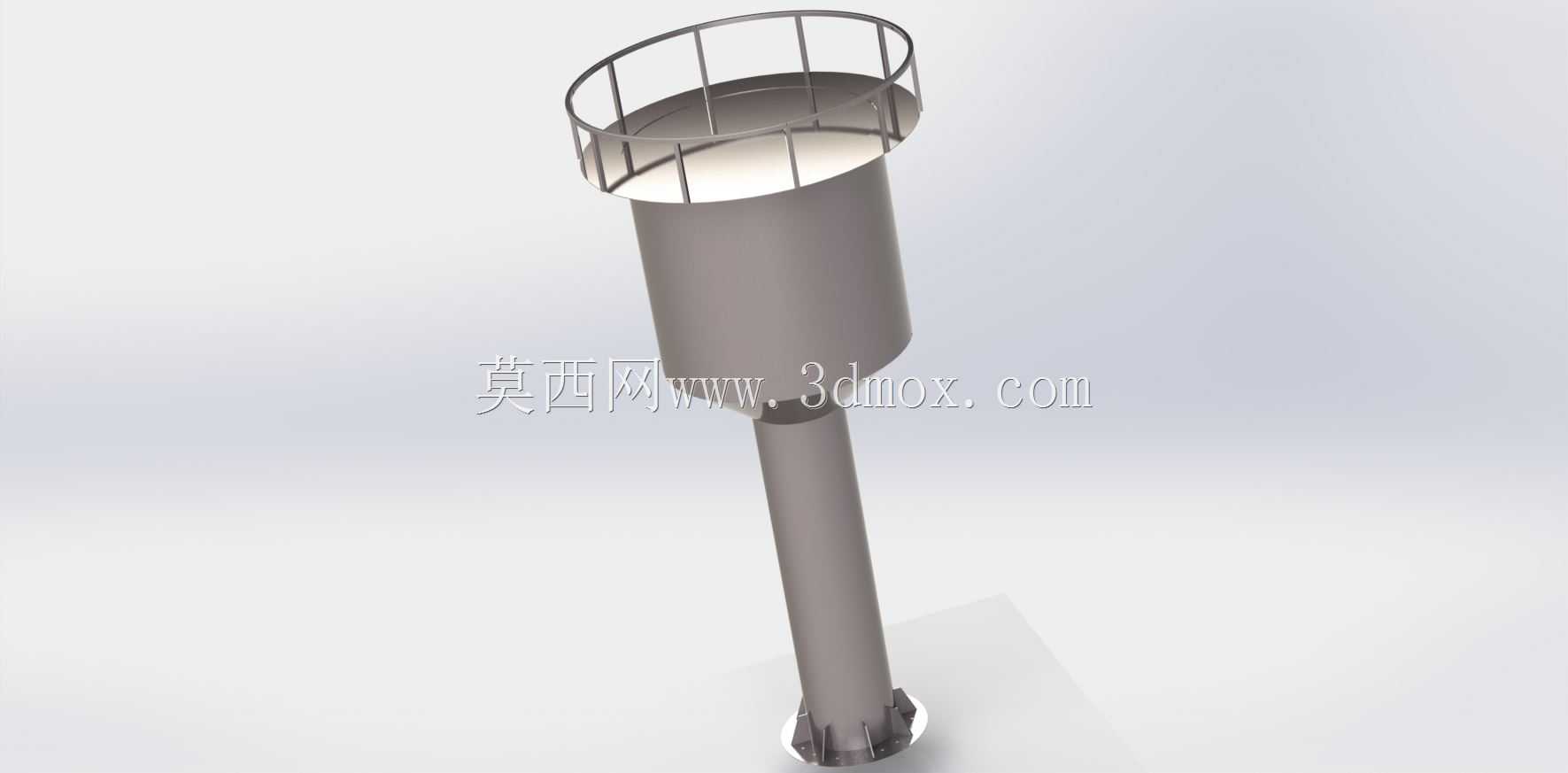

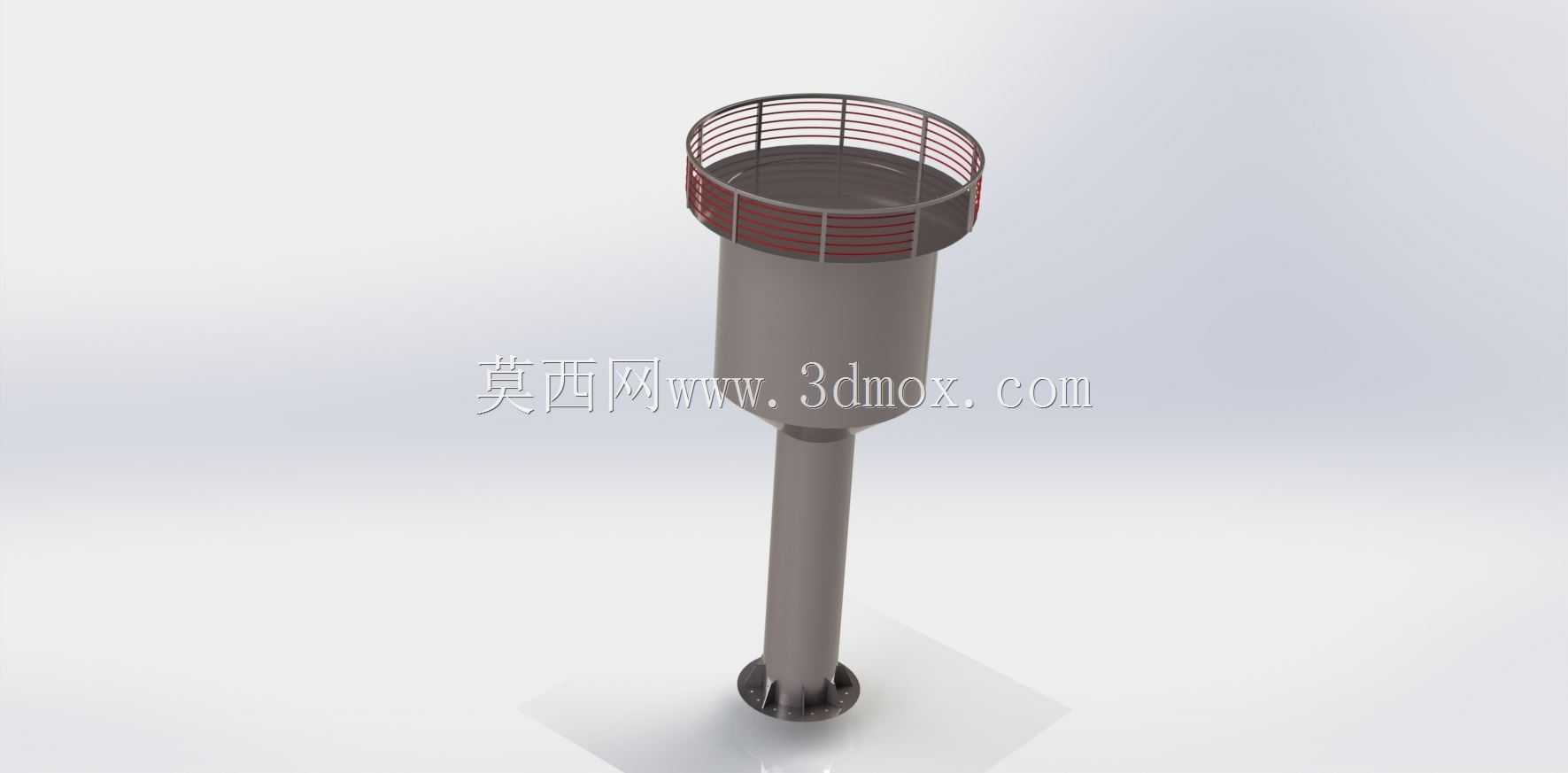

　　该立式金属储水罐体主要应用于厂区生产供水、小型工业点位临时储水、野外作业站点生活供水等场景，可作为供水系统的中间储水单元，平衡供水压力波动，储备一定容积的生产或生活用水，避免短时供水中断影响作业进度。罐体整体采用立式柱形结构设计，下部设置支撑立柱将主罐体抬升至一定高度，依靠重力势能实现自流供水，无需额外配置增压泵即可满足低位用水点的水压需求，适合无持续稳定供电、或对供水可靠性要求较高的零散作业点位使用。

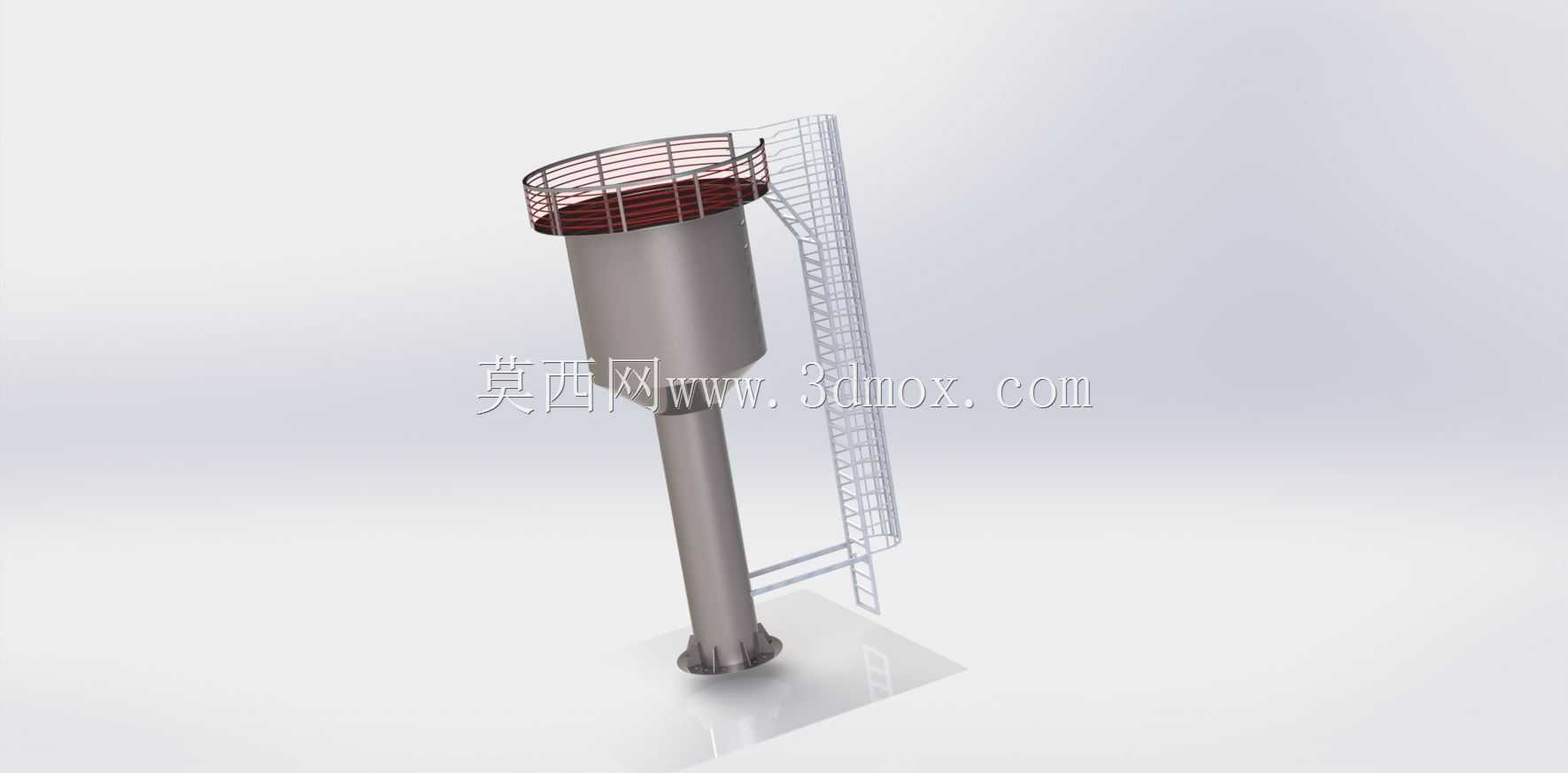

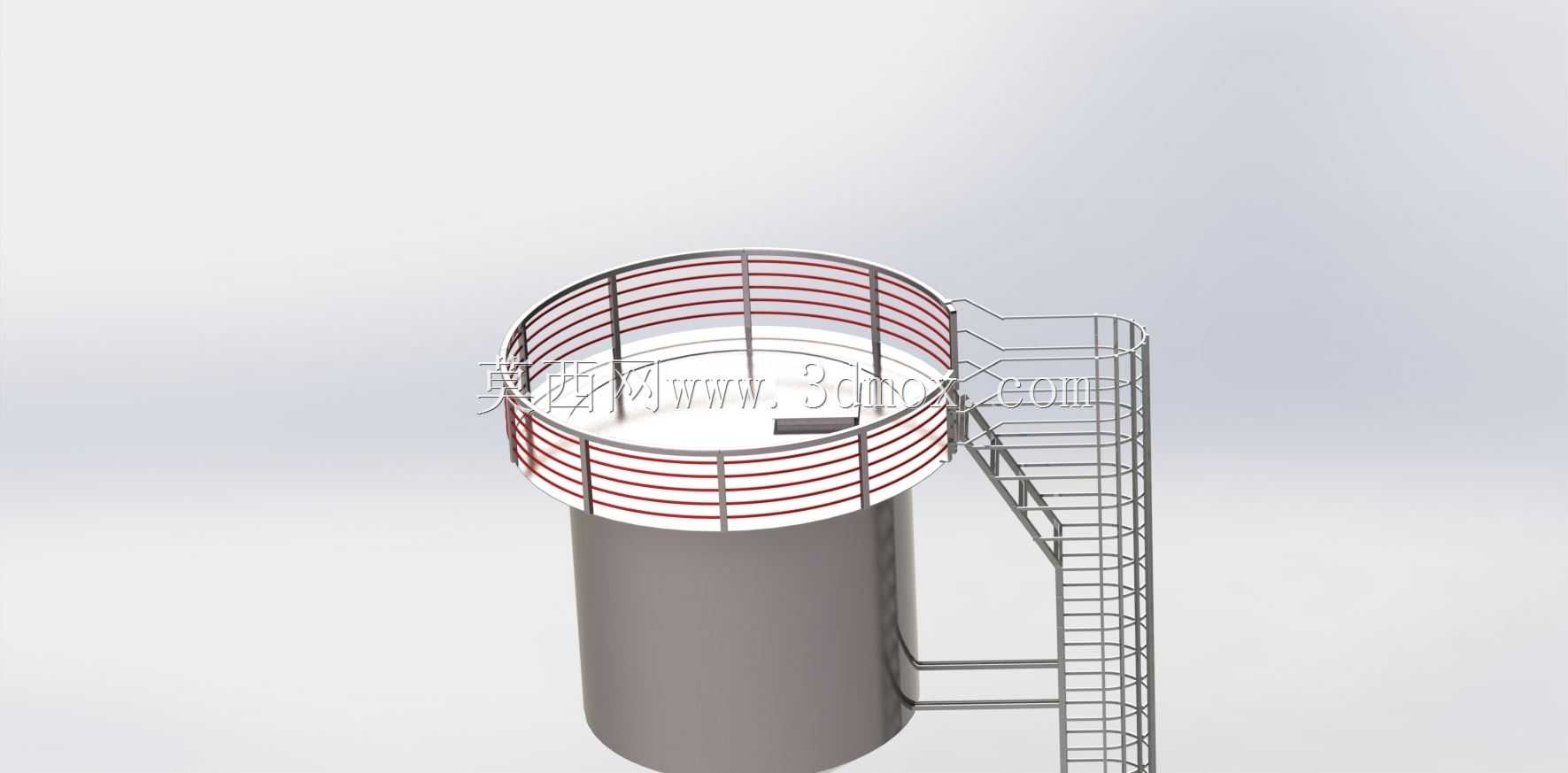

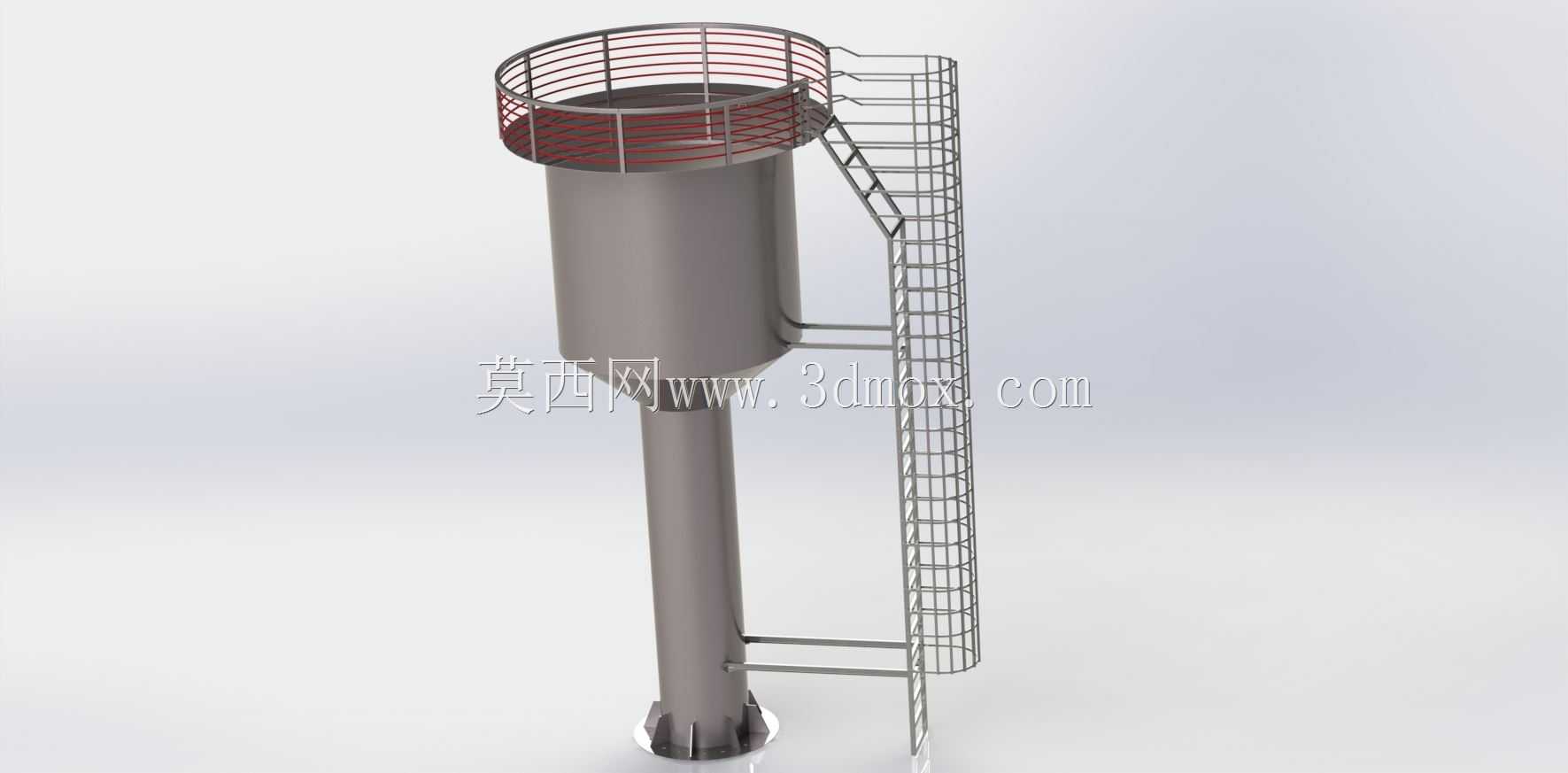

　　主罐体顶部设置环形安全护栏，护栏采用圆钢弯折焊接成型，栏条间距符合高空作业防护的安全间距要求，可避免运维人员登顶作业时发生坠落风险；罐体侧面沿竖直方向配置连续爬梯，爬梯外侧加装半圆式护笼结构，护笼的竖向立杆与横向箍圈焊接为整体，为攀爬过程中的人员提供全程防护，爬梯与罐体侧壁之间通过多组三角支撑支架连接固定，支架与罐壁采用满焊工艺，保证爬梯整体的结构刚度，避免人员攀爬时出现爬梯晃动、变形的问题。爬梯从底部支撑柱位置一直延伸至罐体顶部平台，上下端均设置与平台、基础连接的固定结构，消除攀爬起始与终止位置的安全间隙。

　　设计过程中优先考虑了户外使用的耐候性需求，罐体主体采用碳钢板卷制焊接而成，焊缝处做连续满焊处理并做煤油渗漏检验，避免储水过程中出现渗漏问题；罐体顶部设置为敞口带防护网的结构，既可以保证水体与大气连通避免罐内形成负压影响出水，也能阻挡外部落叶、杂物落入罐内污染水质。下部支撑柱采用等直径钢管制作，柱脚设置法兰安装板，可通过膨胀螺栓与混凝土基础固定，安装时需保证基础平面的水平度偏差控制在允许范围内，避免罐体安装后出现倾斜，导致长期使用过程中支撑结构受力不均产生变形。

　　从安装边界来看，罐体整体占地范围仅包含支撑柱的投影区域，爬梯外侧突出罐体侧壁的距离控制在合理范围，不会占用过多的场地空间，适合在场地狭小的厂区边角、作业站点旁安装布置。罐体顶部的护栏高度符合高空作业平台的防护高度要求，运维人员可通过爬梯登顶完成液位检查、内部清理等常规运维作业，护笼结构的横向箍圈间距满足安全防护要求，攀爬过程中人员可全程处于护笼的防护范围内，降低高空作业的安全风险。

　　在结构受力设计上，罐体下部的支撑柱与主罐体底部采用锥形过渡段连接，过渡段设置多道加强筋板，分散满水状态下罐体的重量载荷，避免柱体与罐体连接位置出现应力集中导致焊缝开裂；爬梯的支撑支架沿竖直方向等间距布置，每一组支架都可将爬梯承受的载荷传递到罐体侧壁上，避免爬梯局部受力过大出现变形。罐体底部设置出水接口，接口位置位于锥形过渡段的最低点，可保证罐内储水能够完全排空，避免长期存水产生沉积物堆积在罐底，方便定期对罐体内部进行冲洗清理。

　　该结构在建模过程中对所有焊接连接位置都做了贴合实际工艺的处理，没有出现脱离生产实际的悬空结构、干涉结构，所有钢结构件的壁厚选择都匹配常规板材的供货规格，可直接用于指导生产下料，也可作为同类立式储水罐体设计的参考模板，帮助结构设计人员快速完成同类型产品的方案迭代，减少重复建模的工作量。
