95毫米红芯黑橡胶脚轮三维设计作品

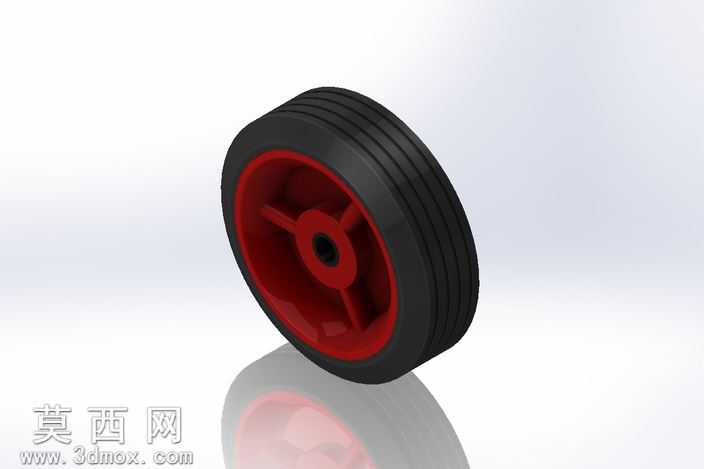

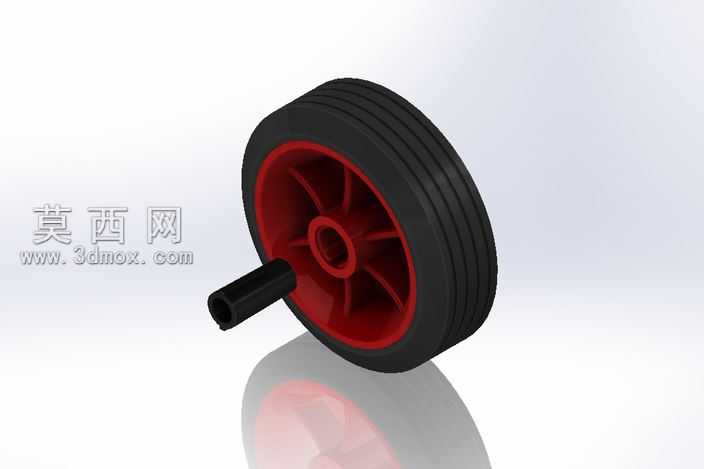

本作品为95毫米规格红芯橡胶脚轮的三维建模设计成果，建模过程以SolidWorks为核心工具，遵循工业脚轮的实际生产尺寸逻辑开展全参数化构建。首先针对轮芯部分进行结构建模，轮芯采用红色硬质塑料材质设计，建模时先绘制轮芯的轴向截面草图，通过旋转凸台命令生成轮芯基体，后续精准绘制中心安装轴孔、轮辐加强筋的轮廓特征，轴孔尺寸匹配常规脚轮的安装销轴规格，三条放射状轮筋均匀分布在轮芯内侧，既保证轮芯的结构承重强度，又合理控制塑料件的用料重量，建模完成后测得整体轮体重量为144克，符合轻型脚轮的重量设计标准。外层轮胎部分采用黑色橡胶材质，建模时先提取轮芯外圈的配合曲面，通过等距偏移生成轮胎的内圈贴合面，再绘制轮胎的外圆轮廓与多道环形防滑槽特征，防滑槽沿轮胎周向均匀分布，可提升滚轮使用时的抓地防滑性能，轮胎与轮芯的配合面设计有微小过盈量，还原实际生产中橡胶轮与塑料芯的压装配合结构。材质渲染阶段，为红色塑料轮芯赋予高光硬质塑料材质，调整材质的漫反射颜色为正红色，设置合适的反光度与粗糙度参数，还原PP塑料件的表面质感；为黑色橡胶轮胎赋予哑光橡胶材质，调低材质反光度，添加细微的颗粒质感纹理，模拟橡胶轮胎的真实表面触感，同时在场景中添加地面反射效果，让轮体的渲染效果更具真实感。设计过程中充分考虑脚轮的实际使用场景，轮体直径设定为95毫米，适配轻型推车、设备支架、移动货架等多种场景的使用需求，整体结构无冗余特征，所有尺寸参数均经过合理性校验，既保证模型可直接用于后续的工程出图、3D打印样件验证，也可作为脚轮类产品设计的参考模型，模型的特征树逻辑清晰，各部分参数可灵活修改，方便后续调整轮径、材质、安装尺寸来衍生不同规格的脚轮设计方案。
