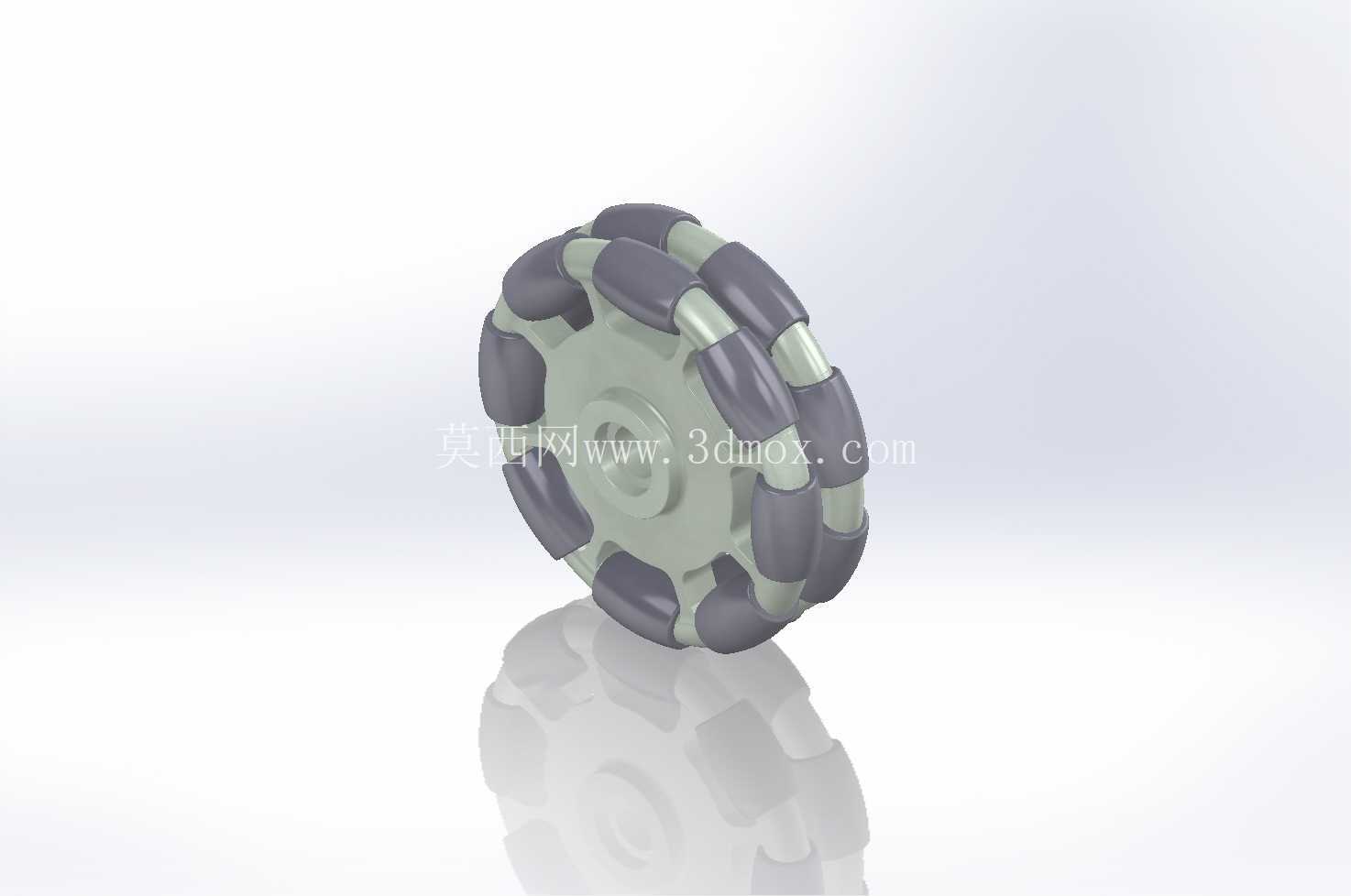

125mm直径R2型Rotacaster多向全向轮结构

　　在AGV小车、智能分拣输送台、服务机器人底盘、自动化仓储转运设备的行走机构设计中，全向轮的选型直接决定了设备的移动灵活性与运行稳定性，这款125mm直径的R2型Rotacaster多向轮，是针对小中载全向移动场景开发的成熟行走部件，在实际工程应用中适配性极强。不同于传统定向轮、万向轮需要转向机构才能改变行进方向的结构，这款全向轮通过轮缘周向均匀排布的独立小辊子结构，能够实现横向、斜向、原地旋转等任意方向的移动动作，无需额外预留转向空间，特别适合在狭窄通道、高密度排布的仓储分拣区、需要精准对位的自动化工作站场景使用，比如电商仓储的分拣AGV，采用这类全向轮组成的麦克纳姆轮式底盘，能够在货架间的窄通道内完成横移、斜向避让动作，大幅提升仓储空间利用率；在服务机器人底盘上，这类轮子可以实现零半径转弯，在展厅、写字楼这类人流密集的场景下灵活避让障碍物，运行平顺性远优于带转向支架的普通万向轮。

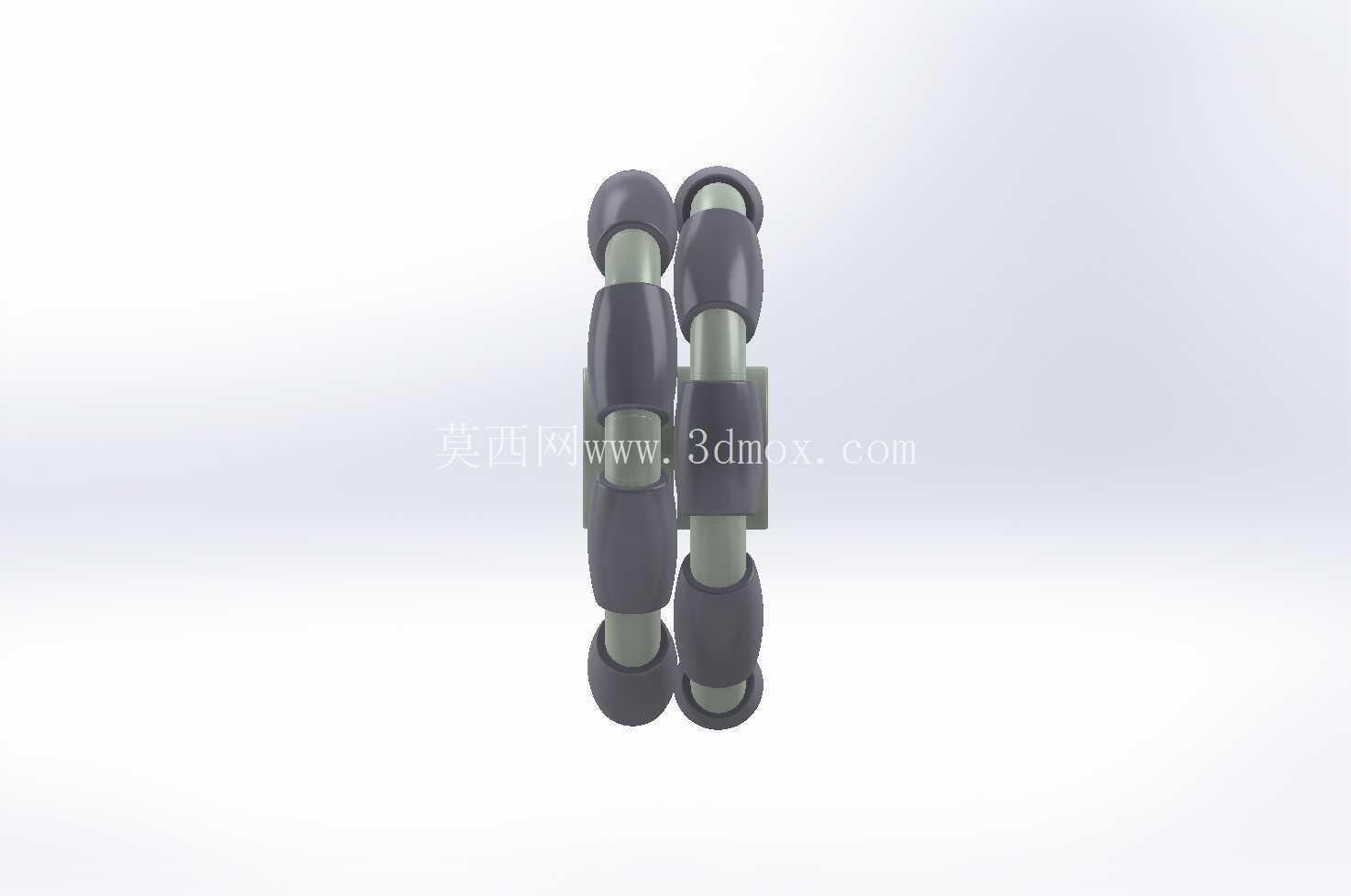

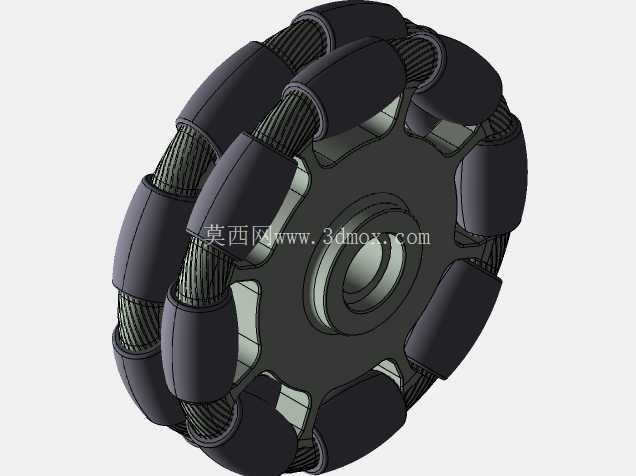

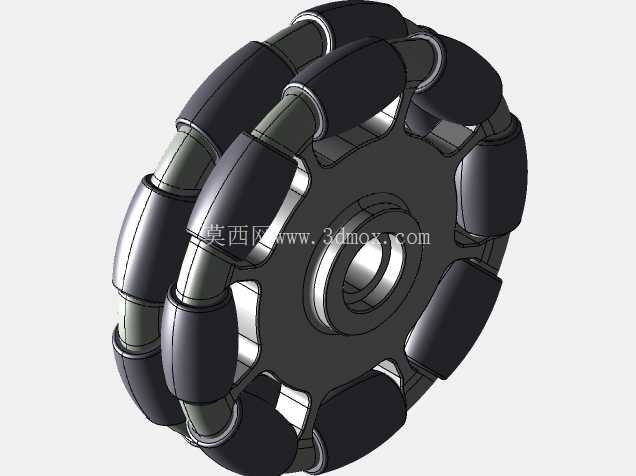

　　从结构设计思路来看，这款全向轮采用双列辊子排布的R2结构，轮体主轮毂采用高强度工程材质一体成型，周向排布的小辊子轴线与主轮轴线呈固定夹角，每个小辊子都可以独立绕自身轴线自由转动，当主轮绕自身主轴转动时，接触地面的小辊子既可以随主轮做周向运动，也可以顺着自身轴线方向自由滑动，通过多个全向轮的差速配合，就能合成任意方向的行进矢量。主轮毂中心设置有标准轴承安装位，含轴整体重量控制在307g，在保证结构强度的前提下尽可能降低了轮体自重，减少行走机构的转动惯量，对于采用电池供电的移动设备来说，更低的转动惯量意味着更小的驱动功率损耗，能够有效延长设备续航时间。辊子外层采用高耐磨、高摩擦系数的弹性材质，既能够保证与地面接触时的摩擦力足够，避免驱动打滑，也能吸收地面微小凸起带来的振动，降低设备运行时的噪音，在室内平整地面、环氧地坪、瓷砖地面等常见工业与商用地面场景下都能稳定运行。

　　在安装边界与尺寸适配方面，这款全向轮主轮直径为125mm，安装时需要注意轮体两侧的预留间隙，由于周向的小辊子会随主轮转动突出轮缘轮廓，设计安装支架时不能紧贴轮体侧面，需要预留至少5mm的安全间隙，避免支架与转动的小辊子发生剐蹭。中心安装轴的尺寸需要匹配轮毂内预装轴承的内孔直径，安装时要保证轴的同轴度，避免轮体转动时出现偏摆，加剧辊子与轴承的磨损。在多轮底盘的布局设计中，通常采用3轮或4轮的排布方式，每个轮子由独立的驱动电机控制，通过控制不同轮子的转速与转向，实现全向移动功能，设计时需要注意每个轮子的接地压力均匀，避免单个轮子负载过大导致辊子过早磨损，对于负载较大的场景，可以适当增加轮子数量，分散单轮负载。

　　在实际选型应用中，这类全向轮不适合在有大量碎石、坑洼的粗糙户外地面使用，因为小辊子之间的间隙容易卡入杂物，导致辊子无法自由转动，丧失全向移动能力，更适合室内平整硬化地面的场景。辊子的安装结构采用免维护的销轴固定方式，日常使用中不需要额外加注润滑脂，维护成本极低，当个别辊子出现过度磨损时，也可以单独更换损坏的辊子，不需要整体更换轮体，降低了后期运维成本。轮体的动平衡经过校准，在额定转速下运行时不会出现明显的振动，能够保证搭载的传感器、精密元器件稳定工作，对于搭载视觉识别、激光雷达等精密设备的移动机器人来说，稳定的行走机构能够减少振动对传感器检测精度的影响，提升设备整体运行可靠性。
