DN50管道可拆卸式法兰连接组件

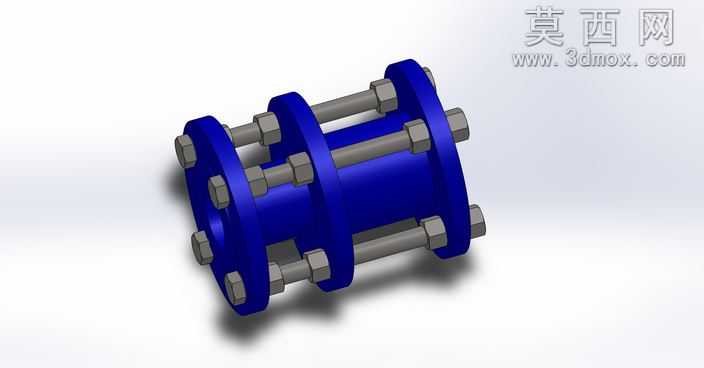

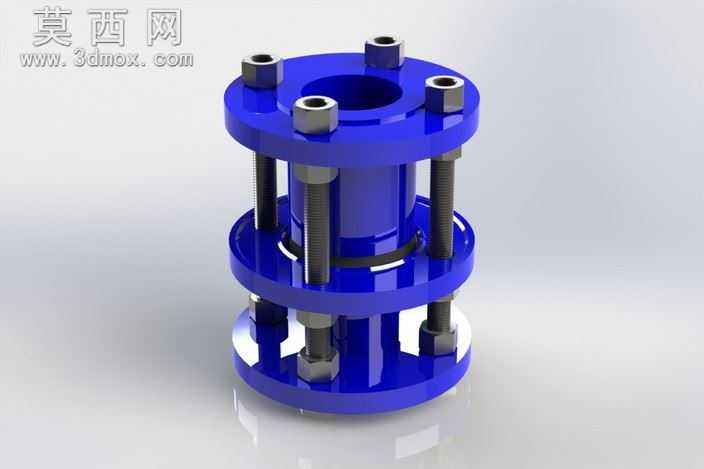

本模型为DN50规格管道线配套的可拆卸式法兰连接组件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循管路连接件的通用尺寸规范，对各部件的配合公差进行了合理预留，确保虚拟装配状态下各部件无干涉错位问题。模型整体采用三段式法兰叠合结构，两侧为对接法兰盘，中间设置定位隔套结构，周向均匀布置六组六角头螺栓与配套六角螺母，通过螺栓预紧力实现三段法兰的压紧密封，该结构设计可在不改动两侧主管路的前提下，快速实现管段的拆装作业，适配管路检修、局部管段更换的实际工况需求。材质渲染方面，法兰主体采用深蓝色工业喷塑金属材质，表面设置均匀的哑光质感，还原工业铸件经表面处理后的真实视觉效果；螺栓、螺母部件采用银灰色镀锌钢材材质，表面带有细微的金属反光与加工纹理，清晰区分不同功能部件的材质属性，隔套部分采用深灰色金属材质，与法兰主体形成明确视觉层次。结构细节处理上，法兰盘上的螺栓孔采用圆周阵列方式生成，孔位与螺栓杆部的间隙配合尺寸符合机械设计标准，螺栓头部与螺母的六角棱角做了微小倒角处理，还原标准紧固件的真实加工特征，法兰端面预留了密封件安装的环形槽位结构，可适配橡胶密封垫片实现管路承压密封。设计思路围绕管道可拆卸连接的核心需求展开，摒弃了传统焊接法兰不可拆分的缺陷，通过多片法兰组合加周向螺栓紧固的结构，在保证连接强度与密封性能的同时，大幅降低了管段拆装的作业难度，模型各部件均为独立可编辑实体，可根据实际工程需求调整法兰通径、螺栓规格、法兰厚度等参数，适配不同压力等级、不同管径的管路连接场景，整体结构紧凑合理，各部件连接逻辑清晰，可直接用于管路系统的装配模拟、工程方案演示以及相关连接件的结构设计参考。
