帕杰罗车型用通风打孔制动盘结构

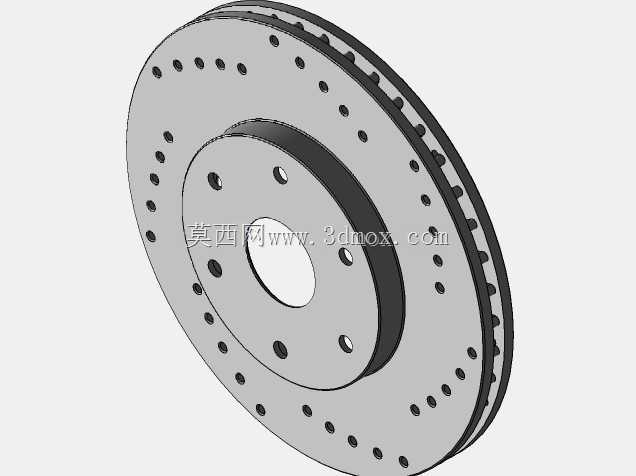

　　在硬派越野车型的底盘制动系统开发中，制动盘作为将车辆动能通过摩擦转化为热能散出的核心承载部件，其结构设计直接决定了连续制动工况下的热稳定性、摩擦副贴合可靠性以及复杂路况下的制动响应一致性。这款适配帕杰罗车型的全制动盘转子，采用双层通风式基体搭配盘面周向打孔的结构方案，首先从热管理逻辑出发，双层盘体之间的径向通风道可以在车轮转动时利用离心效应形成持续的空气流，将制动片与盘面摩擦产生的热量快速带出，避免长时间下坡、连续制动场景下出现热衰退导致摩擦系数骤降的问题；而盘面均匀分布的通孔，一方面可以在制动过程中刮除制动片表面磨下的粉尘，避免粉尘在摩擦面堆积形成滑移层降低制动效率，另一方面也能在涉水行驶时快速打破盘面水膜，缩短湿滑路面的制动建立时间，这对于经常穿越非铺装路面、涉水路段的越野车型来说是非常贴合使用场景的设计。

　　从安装边界来看，该制动盘的有效摩擦直径适配334mm规格的制动片摩擦幅，中心安装位设置有5个均匀分布的螺栓过孔，与车型轮毂轴承座的安装孔位完全匹配，安装止口的直径与轴向定位台阶的高度严格对应原厂轮毂单元的配合尺寸，装配时无需额外加工适配，可直接与原车轮毂、制动卡钳形成匹配的安装关系，不会出现制动盘偏摆、摩擦片偏磨的问题。盘体的总厚度、通风道的肋条排布角度都经过匹配校核，既保证了高速转动时的动平衡精度，也预留了足够的磨损余量，满足全生命周期内的使用厚度要求，当盘面磨损到极限刻度时可直接更换，无需对周边安装部件做调整。

　　在结构设计的细节处理上，盘体与中心安装毂的连接位置采用圆弧过渡结构，避免直角连接处出现应力集中，在承受大制动力矩、越野路面颠簸带来的冲击载荷时，不会出现连接位置开裂的问题；盘面的打孔位置避开了摩擦片的主要受力接触带，不会因为孔位排布导致摩擦片局部压强过大出现异常磨损，同时所有孔位的边缘都做了微小的倒角处理，避免孔边锐边刮伤制动片表面，也能减少制动过程中因为孔边应力集中产生的盘面微裂纹。通风道内部的肋条采用不等距排布设计，既可以提升盘体整体的抗扭刚度，也能打破通风道内的气流共振，降低车辆行驶过程中制动系统产生的风噪。

　　从实际装车的应用场景来看，这款制动盘既可以满足日常公路行驶时的平顺制动需求，在非铺装路面长距离下坡、沙地持续制动、重载牵引等极端工况下，也能维持稳定的摩擦性能，不会因为盘面温度快速升高出现制动踏板脚感变软、制动距离拉长的问题。对于三维建模从业者来说，这个模型完整还原了制动盘的所有结构细节，包括通风道的内部形态、安装孔的位置公差带、盘面打孔的排布规律，在做同类型越野车型制动系统匹配设计、制动部件逆向建模、底盘系统装配校核时，可以直接作为结构参考，快速理清盘式制动器中转动部件与周边卡钳、轮毂、防尘罩等零件的空间装配关系，避免设计过程中出现安装干涉、散热空间预留不足的问题。建模过程中对盘体的回转特征、孔位的阵列逻辑、过渡圆角的处理方式，也能为同类回转类汽车零部件的建模提供参考，帮助结构工程师快速掌握汽车制动盘的设计要点与工程化约束条件。
