大众车型四缸进气歧管密封法兰结构

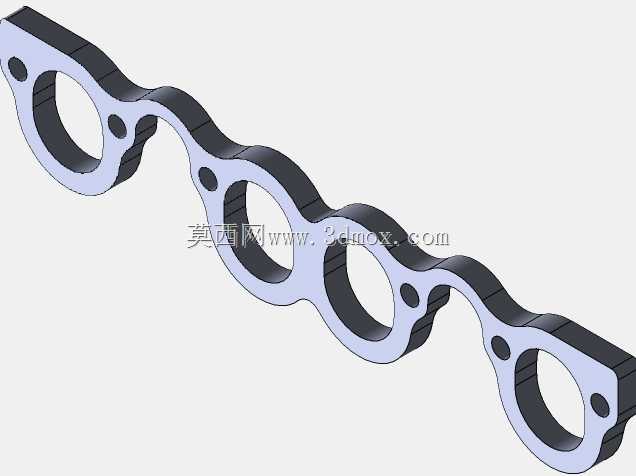

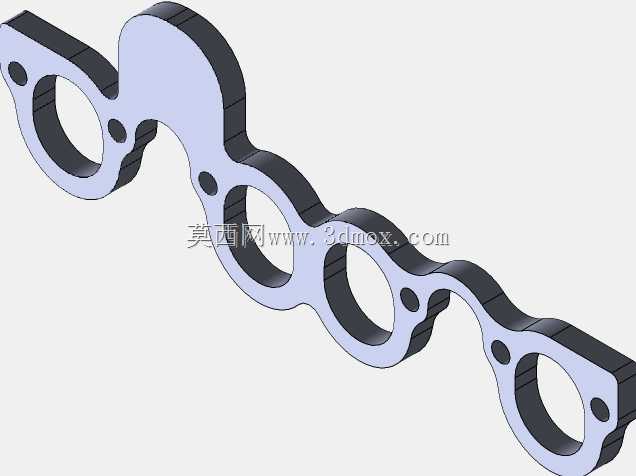

　　这款法兰结构适配直列四缸自然吸气机型的进气歧管安装位，日常维修与改装场景中，这类零件是衔接缸盖进气侧与歧管本体的核心密封载体，不少玩车群体在升级高流量进气歧管、更换老化密封件时，都会需要对应安装边界的法兰结构做匹配，主机厂配套环节里，这类零件的公差控制直接影响进气系统的负压密封性，一旦法兰面平面度超差，很容易出现怠速不稳、混合气浓度异常的问题。从结构设计来看，这款法兰采用一体化冲压成型的基体结构，四个等距排布的大圆孔对应四个气缸的进气道通径，孔位边缘做了0.8mm的圆弧翻边处理，既可以增强基体的结构刚性，避免安装拧紧时法兰边缘出现翘曲变形，也能为密封垫片提供定位限位，防止装配过程中垫片移位导致的密封失效。

　　法兰本体上分布的多个小圆孔是螺栓过孔，孔位的位置度公差控制在±0.1mm范围内，完全匹配缸盖侧的螺纹孔安装坐标，不需要现场二次扩孔调整，能直接对位安装。相邻两个气缸进气道之间的连接段做了波浪形的收腰设计，这部分结构不是单纯的造型优化，而是在保证整体结构强度的前提下，尽可能减少法兰本体的材料用量，降低零件自重，同时波浪形的轮廓可以更好地适配缸盖进气侧的曲面造型，避让缸盖上的水温传感器、喷油器线束固定座等周边附件，避免安装时出现干涉问题。从安装边界来看，这款法兰的整体长度适配常规直列四缸机型的进气侧横向跨度，法兰本体厚度为5mm，安装后不会额外增加进气道与歧管之间的衔接距离，不会改变进气谐振腔的原有设计容积，

　　能保证原厂标定的进气效率不受影响。法兰的两个端面都做了精整处理，表面粗糙度达到Ra1.6，不需要额外打磨就可以直接配合密封垫片完成装配，拧紧螺栓时按照对角分步拧紧的工艺要求操作，就能保证整个密封面的压力均匀分布，不会出现局部压力过大导致的法兰变形或者局部压力不足导致的漏气问题。在实际使用场景中，这类法兰除了原厂配套使用，也常被用于进气系统的改装作业，不少改装厂商会基于这款法兰的安装边界，开发适配大流量节气门的定制进气歧管，只需要匹配对应厚度的密封垫片，就能完成升级部件的安装，不需要对缸盖侧的安装位做任何破坏性修改。设计这类法兰结构时，首先要逆向扫描缸盖进气侧的安装面轮廓，确认所有螺栓孔的坐标位置、进气道的通径尺寸，

　　再结合周边附件的布置空间确定法兰的外轮廓，既要保证法兰完全覆盖进气道的密封区域，也要尽可能缩小外轮廓尺寸，避免和周边的线束、管路、传感器产生干涉。结构强度校核环节，要模拟螺栓拧紧后的法兰面应力分布，调整连接段的截面厚度，避免应力集中导致的法兰断裂问题，同时要考虑发动机运行过程中的热胀冷缩量，法兰材料选用和缸盖热膨胀系数接近的铝合金材质，避免冷热交变工况下出现密封面间隙导致的漏气问题。不少维修场景中，老化的原厂法兰出现变形、腐蚀问题后，直接更换这款匹配好安装尺寸的法兰结构，就能快速恢复进气系统的密封性，比现场手工打磨制作密封法兰的效率高很多，也能保证安装后的密封可靠性，不会因为手工制作的尺寸偏差导致后续使用中出现漏气、怠速抖动等问题。
