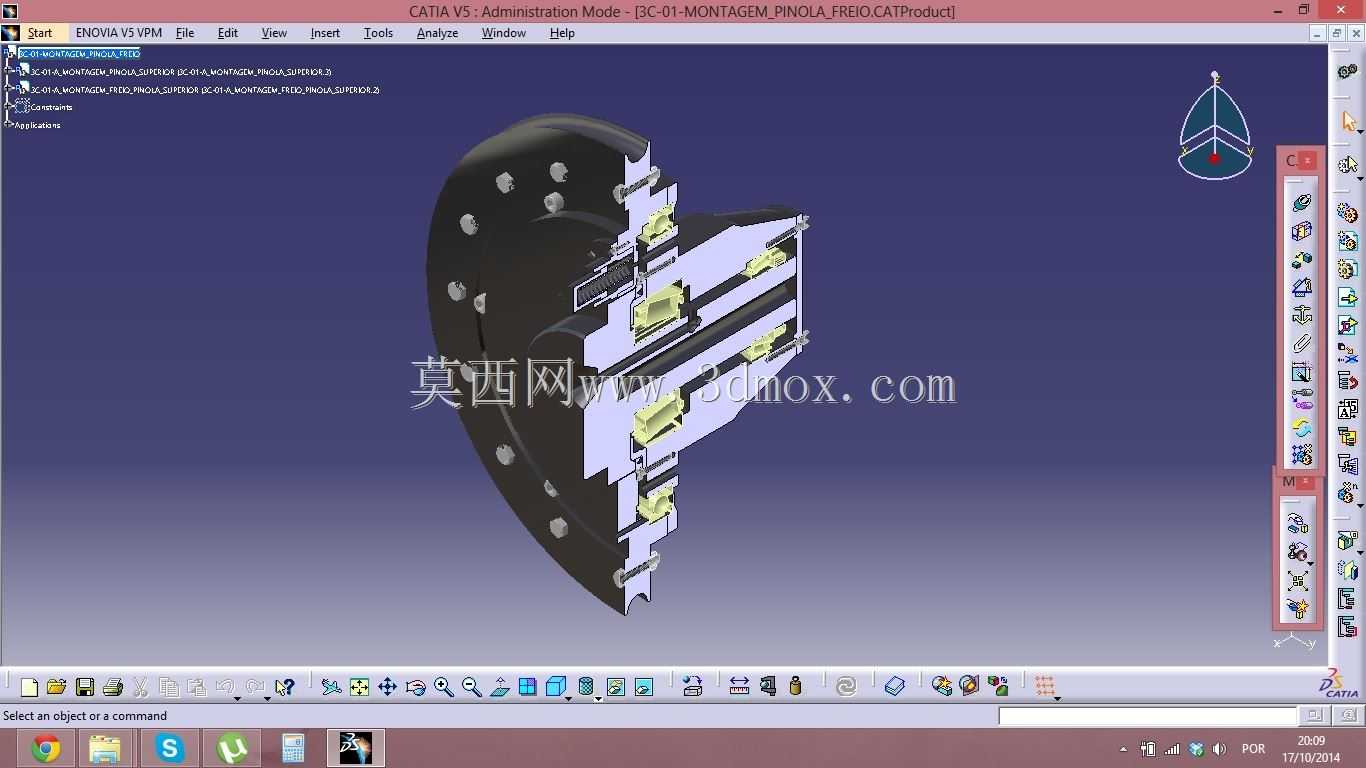

盘式滑阀制动执行机构结构设计

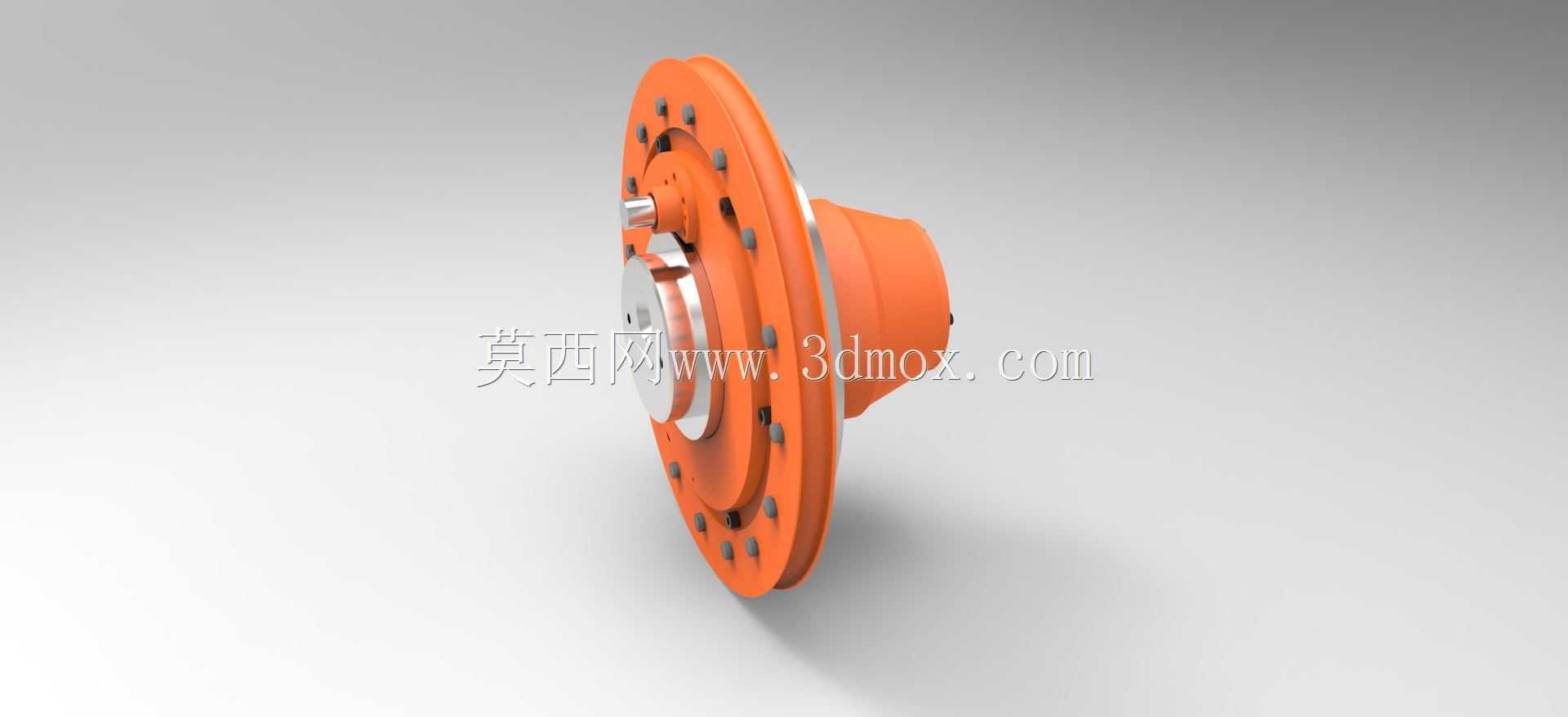

　　该滑阀制动结构主要面向需要精准制动力调控、响应速度要求较高的重载行走设备与回转机构制动场景，常见于工程车辆轮边制动、重型输送线驱动辊制动、大型回转工作台驻车与工作制动集成工况，区别于传统鼓式制动与常开式钳盘制动，该结构将滑阀控制逻辑与制动执行本体集成，无需额外外置控制阀组即可完成制动力的线性调节，大幅缩减制动回路的管路长度，降低管路压力损失带来的响应滞后问题。从结构设计逻辑来看，整体采用法兰盘式安装基体，橙色涂装部分为制动壳体主体，集成了滑阀腔、制动活塞腔、摩擦副安装位三个核心功能区域，安装法兰沿圆周均匀布置螺栓过孔，可直接适配主流轮边减速器、回转支承的安装接口，无需额外设计转接法兰，安装端面的平面度公差控制在0.05mm以内，

　　保证安装后制动盘与摩擦片的平行度，避免偏磨导致的制动力矩波动。滑阀部分内置在壳体的侧置凸台结构内，采用轴向滑阀结构，通过阀芯的轴向位移控制压力油进入制动腔的通流面积，实现制动力的随动调节，阀芯与阀套的配合间隙控制在0.008-0.012mm之间，既保证阀芯动作的灵活性，又将内泄漏量控制在允许范围内，避免长期保压工况下的压力掉压问题。制动活塞采用阶梯式结构，大端作用面为压力驱动面，小端为摩擦片推压端，活塞与壳体之间采用两道密封圈密封，一道为承压用斯特封，一道为防尘用双唇口密封圈，可适应多粉尘、多油污的户外作业工况，避免杂质进入活塞腔导致的密封件划伤、活塞卡滞问题。摩擦副采用环形分布的多片式结构，静摩擦片通过外花键与壳体连接，

　　动摩擦片通过内花键与被制动轴连接，滑阀调节压力油推动活塞轴向移动时，逐次压紧多组摩擦片，通过摩擦片之间的摩擦力矩实现制动，多片式结构可在较小的径向尺寸下获得更大的制动力矩，相比同直径的单盘式制动，制动力矩可提升40%以上，适合安装空间受限但制动力矩要求较高的场景。设计过程中充分考虑了热平衡需求，壳体外圆周布置有环形散热筋，在设备行走或回转过程中，气流可顺着散热筋快速带走摩擦副产生的热量，避免长时间制动导致的摩擦片热衰退问题，同时壳体上预留有温度传感器安装孔，可实时监测制动腔内部温度，接入设备控制系统实现过热预警。安装边界方面，整体轴向尺寸控制在适配常规轮边安装空间的范围内，最大外圆直径与同规格轮边减速器输出端尺寸匹配，

　　侧置的滑阀凸台径向突出尺寸经过优化，不会与周边的转向拉杆、悬架部件产生运动干涉，油路接口采用标准内螺纹油口，可直接适配常规液压管路接头，无需定制非标接头。在实际使用过程中，该集成式结构相比分体式制动阀加制动钳的方案，故障点减少60%，因为省去了阀与制动钳之间的连接管路，避免了管路破损、接头泄漏导致的制动失效风险，同时滑阀与制动活塞的动作匹配在出厂前即可完成集成调试，现场安装时无需重新调整阀的开启压力与行程，大幅降低现场安装调试的工作量。针对驻车制动需求，该结构还可在滑阀端集成弹簧储能腔，当压力油卸荷时，弹簧推动阀芯动作，同时推动活塞压紧摩擦片实现驻车制动，无需额外设置驻车制动卡钳，进一步简化整车的制动系统配置。结构建模过程中，所有配合面均按照实际加工公差进行建模，螺栓孔位置度、密封槽尺寸、花键参数均符合相关机械设计标准，可直接用于工程出图与生产制造，摩擦片的磨损补偿间隙在设计时预留了足够的活塞行程，当摩擦片磨损到极限值时，活塞仍有足够的行程压紧摩擦片，无需频繁调整间隙，降低后期维护成本。
