巴西地图浮雕纪念摆件三维造型设计

　　这款巴西主题浮雕造型的设计，最初是面向职业技能实训场景的铣削加工教学案例，在实际的数控加工实训、技能考核工位中，这类带复杂曲面轮廓的浮雕工件，是验证多轴铣削路径规划、刀具参数匹配能力的典型载体。从实际应用场景来看，该造型既可以作为数控铣削实训的加工考核样件，也可在完成加工后作为地域主题的工艺纪念摆件，适配教学展示、文化周边制作、定制化工艺礼品加工等多个场景的需求。

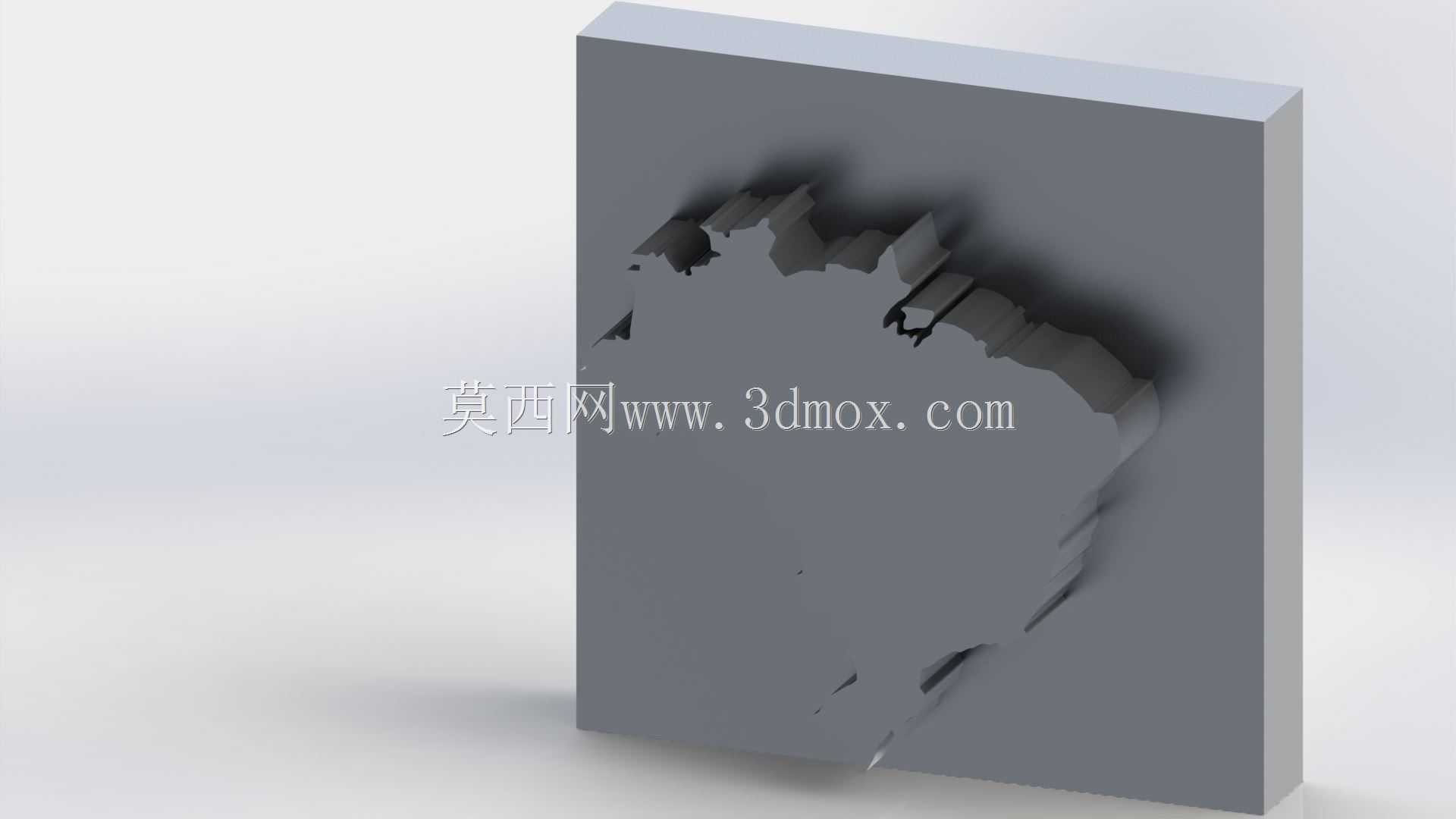

　　从设计思路层面，整个造型采用一体化实体结构，基底为规整长方体块，安装边界清晰，底面为全平面结构，可直接适配平口钳装夹、真空吸盘吸附等常规机床装夹方式，无需额外设计专用工装，装夹定位基准与长方体底面、相邻两个侧面完全重合，对刀过程可直接采用常规的分中、对刀流程，降低实训场景下的操作准备门槛。浮雕部分的巴西国境轮廓采用下沉式浮雕设计，轮廓边缘做了0.2mm的倒角过渡，既避免铣削加工后出现锋利锐边，也能让轮廓线条在视觉上更具层次感，轮廓的凸起高度控制在3mm，这个尺寸是经过实际加工验证的，既能够保证浮雕的立体辨识度，又不会因为凸起过高导致加工时刀具悬伸过长引发振纹，适配常规直径6mm的平底立铣刀做粗加工、直径2mm的球头铣刀做精加工的刀具组合，加工全程无需换刀超过两次，适配普通教学类数控铣床的刀库容量。

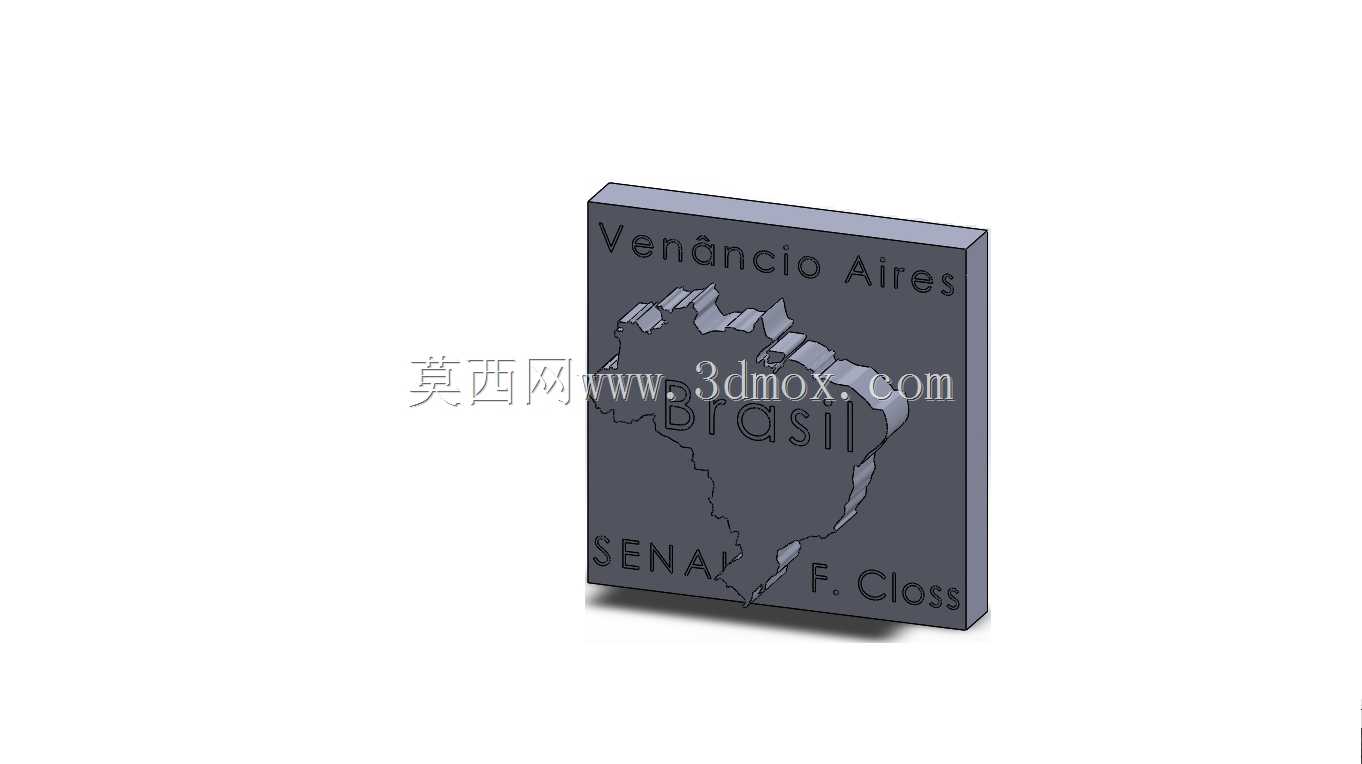

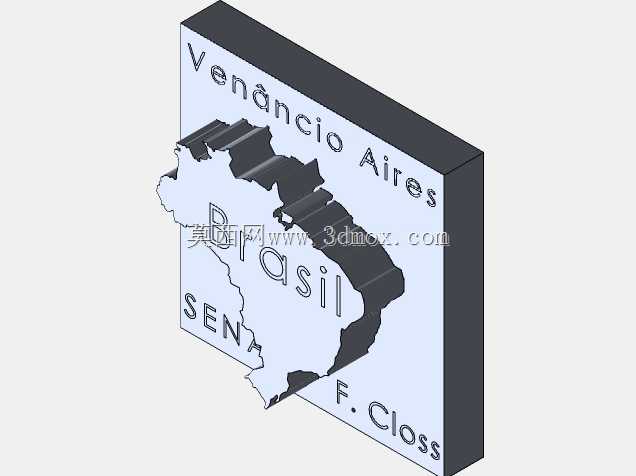

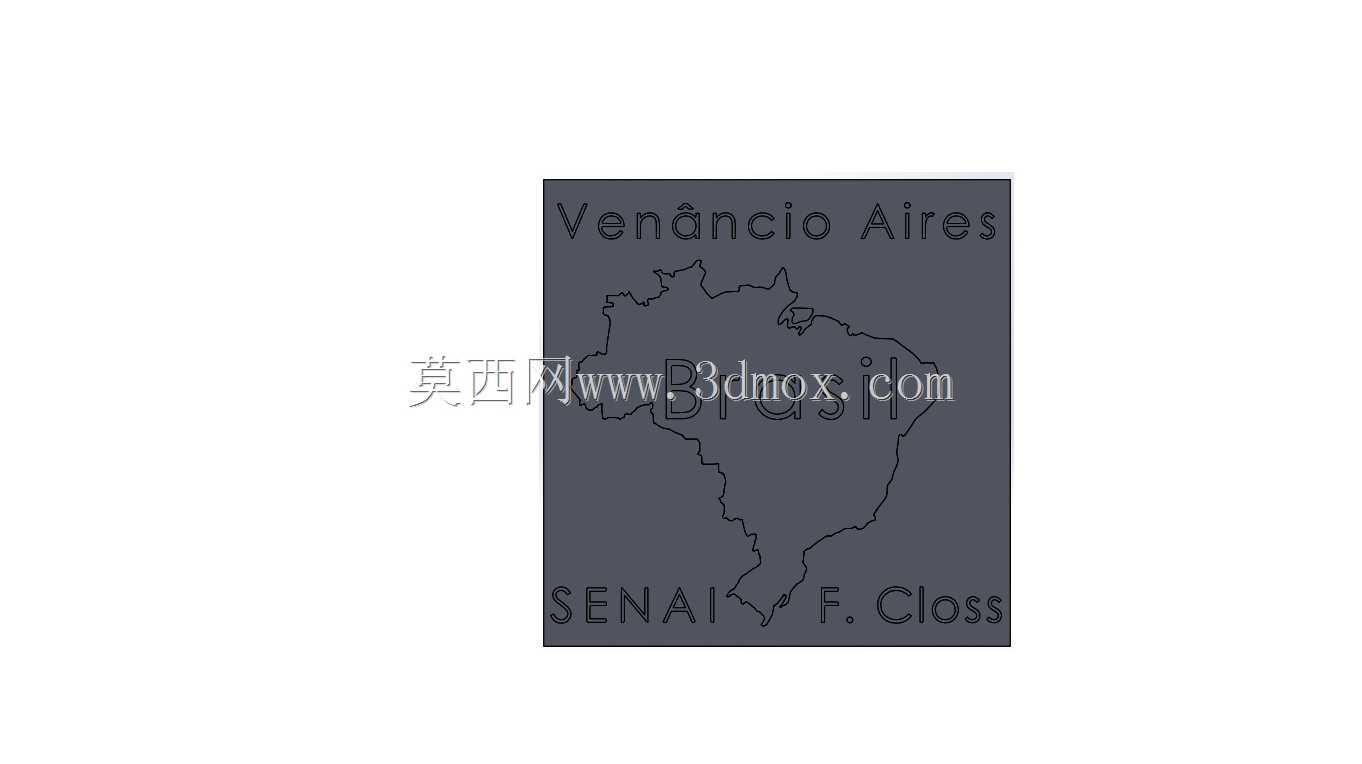

　　造型表面的文字雕刻区域，分别布置在浮雕轮廓的上下方空白区域，文字采用阴刻工艺，雕刻深度控制在0.5mm，这个深度既能够保证文字清晰可辨，又不会因为刻字过深破坏基底的结构强度，文字的字体选择无衬线的等宽字体，笔画最小宽度大于0.3mm，满足普通数控铣削的最小加工线宽要求，避免出现刀具无法加工的超细笔画导致的成型缺陷。整个造型的外形尺寸控制在150mm×120mm×20mm的范围内，这个尺寸刚好适配常规教学铣床的工作台行程，也符合小型工艺摆件的常规展示尺寸，无论是放在实训工位的展示架上，还是作为桌面摆件，都不会占用过多空间。

　　从功能特性来看，该实体造型完全采用可加工的实体特征构建，没有破面、非流形几何等建模缺陷，所有曲面之间都做了G1连续过渡，导入CAM软件后可以直接生成加工路径，不需要额外的几何修复工作。浮雕的国境线轮廓严格匹配地理轮廓的比例，没有出现比例失真的问题，在实训教学场景中，这类带已知轮廓精度要求的工件，也可以作为学员加工后尺寸检测的考核项，通过三坐标测量或者影像仪检测轮廓度误差，评判加工精度是否达标。

　　在实际加工适配性上，整个造型的加工面全部集中在正面一个工位，不需要二次翻面装夹，避免了二次装夹带来的定位误差，粗加工时采用分层铣削的路径，每层切深控制在1mm，适配硬质合金立铣刀的切削参数，精加工时球头刀的步距设置为0.1mm，能够保证浮雕表面的粗糙度达到Ra1.6的要求，加工完成后仅需简单的去毛刺处理即可达到展示效果，不需要额外的表面涂装工序，当然如果作为纪念摆件使用，也可以在浮雕轮廓区域填充不同颜色的油漆，提升视觉区分度。

　　从结构细节来看，基底的四个边角做了R2mm的圆角处理，避免直角磕碰导致的边角崩缺，无论是加工过程中的工件搬运，还是后续作为摆件的日常使用，都能降低边角损坏的概率。整个造型的壁厚均匀，最薄的位置也在5mm以上，完全满足铣削加工的刚性要求，不会因为壁厚过薄导致加工时出现工件变形，加工完成后的成品结构强度足够，日常摆放不会出现开裂、变形的问题。
