对称式双辊卷制成型机架结构设计

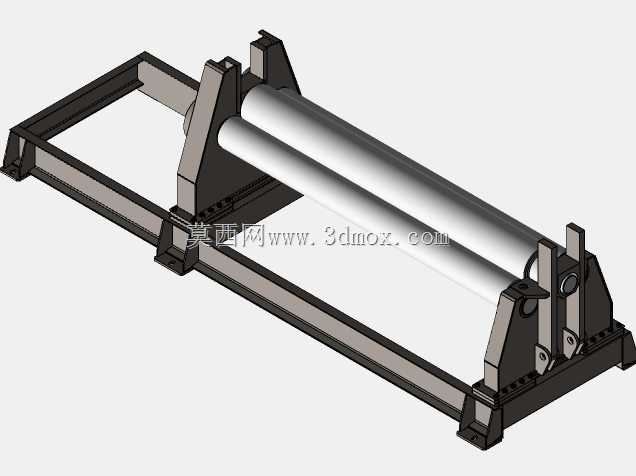

　　这套辊压成型机架结构，主要面向中小型钣金加工车间的金属板材卷制作业场景，适配常规厚度碳钢板、不锈钢板以及铝合金板材的预弯、卷圆工序，可覆盖通风管道制作、小型储料筒加工、非标容器卷制等常见生产需求，相比大型三辊卷板设备，整体占地更小，对车间安装场地的承重要求更低，适合小批量多品种的柔性加工场景。从结构布局来看，设备采用整体焊接式框型底架作为承载基础，底架主梁选用矩形型钢拼焊成型，焊接后预留时效处理工艺余量，避免长期承载出现结构形变，两侧对称布置的立式轴承支座通过螺栓与底架定位连接，支座上开设的定位销孔可保证两侧辊轴安装孔的同轴度公差控制在0.05mm/m范围内，防止辊轴运转过程中出现偏载磨损。双辊平行布置的结构设计，其中下辊位置固定，

　　通过两端带座调心滚子轴承承载，上辊配套单侧可翻转式开合机构，方便卷制成型后的筒状工件从辊轴端部取出，开合端设置的快锁式压块可在作业时锁紧上辊轴承座，抵消卷制过程中板材对辊轴的反向顶出力，避免辊缝出现非预期变大影响卷制精度。设计过程中优先考虑了设备的安装边界适配性，整体底架的地脚螺栓孔按照常规车间设备安装间距排布，可直接固定在硬化混凝土地面，无需额外制作预埋基础，设备进料侧预留足够的板材送料操作空间，出料侧无突出结构干涉，可适配长度不超过辊身有效工作面的各类板材进料。辊轴本体采用45号钢调质处理后表面镀硬铬，表面粗糙度控制在Ra0.8以下，既保证辊轴的抗弯强度，又能避免卷制过程中划伤板材表面，两侧支座处设置的间隙调整垫片组，

　　可根据待加工板材的厚度微调两辊之间的中心距，适配0.5mm到6mm厚度范围内的板材卷制作业，调整过程中可通过两侧的刻度标识保证两端间隙一致，防止卷制出的工件出现锥度偏差。设备的传动端预留了标准减速机安装接口，可根据车间实际动力配置选择电机直连或者链传动驱动方式，底架上预留的电机安装位可适配不同功率的驱动单元，用户可根据自身常加工板材的厚度上限匹配对应动力，无需额外改动机架主体结构。从实际作业流程来看，待卷制板材从两辊之间的进料端送入，调整好辊缝间隙后驱动辊轴转动，依靠辊面与板材之间的摩擦力带动板材连续进给，通过多次往复辊压逐步让板材产生塑性变形，最终卷制成所需曲率的弧形或者筒状工件，上辊端部的翻转机构解锁后，

　　可直接将卷制完成的封闭筒件从轴端抽出，相比上辊不可拆卸的结构，工件取放效率提升40%以上。结构设计时还考虑了日常维护的便捷性，所有轴承座位置都预留了润滑脂加注口，底架底部开设的排屑槽可及时排出卷制过程中掉落的金属氧化皮和杂物，避免杂物堆积卡滞辊轴转动部位，两侧支座的连接螺栓都采用外露式设计，后期检修更换轴承或者调整辊轴精度时无需大面积拆解设备主体，可大幅降低维护停机时间。整套结构的受力路径经过反复校核，板材卷制时产生的径向力通过辊轴传递到两侧轴承座，再沿支座垂直传导到底架主梁，最终分散到整个框型底架的各个型钢构件上，没有应力集中的薄弱节点，长期满负载作业也不会出现支座开裂或者底架变形的问题，辊身的有效工作面长度按照常规中小型工件的加工需求设置，既不会因为辊身过长导致设备整体刚性下降，也能覆盖绝大多数中小规格筒类工件的加工尺寸范围。
