车间布局用网格加工设备三维结构

　　在离散制造车间的前期规划阶段，很多工程师都会遇到工位排布与设备占位难以具象化的问题，这款网格加工设备的三维结构，正是为解决这类场景的空间推演需求而设计。不同于量产定型的加工设备，该结构的核心用途是在车间布局规划阶段，为工艺规划人员提供具象的占位参考，同时还原网格加工类工位的核心作业形态，帮助团队在产线搭建前就预判物料流转、人员操作、设备检修的空间余量，避免后期设备进场后出现通道狭窄、工位干涉的问题。

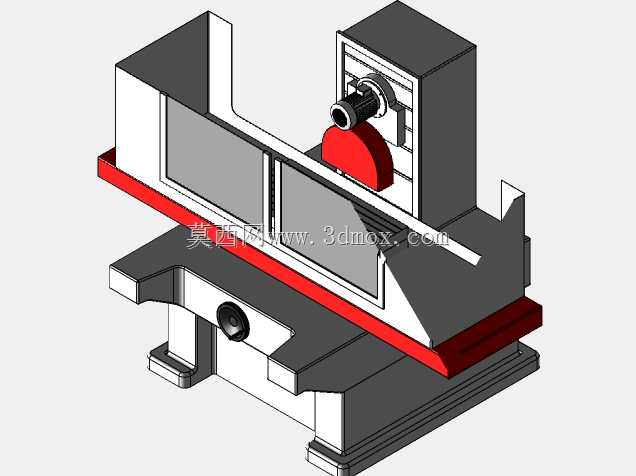

　　从设备的功能特性来看，该结构还原了网格加工工位的核心作业单元：带红色防护边的长条形工作台用于承托待加工的网格类工件，工作台上方的切削执行单元集成了主轴与半圆防护结构，可模拟网格裁切、修边的作业动作，工作台下方的支撑结构采用了带加强筋的箱式设计，同时预留了调节旋钮安装位，可模拟实际设备的水平调节功能，设备底部的支撑脚结构还原了真实设备的安装固定形态，方便布局时匹配地面预埋的固定点位。

　　设计思路上，该结构没有追求极致的零件细节还原，而是优先保证设备的外轮廓尺寸、核心作业部件的相对位置完全贴合真实网格加工设备的比例，工作台的长度、宽度，执行单元的高度、前后行程范围，都按照常规中小型网格加工设备的通用尺寸做了等比例还原，支撑部分的轮廓也完全复刻了真实设备的占地边界，不会因为简化结构导致布局时出现尺寸误判。同时结构保留了核心运动部件的相对位置关系，比如主轴与工作台的垂直距离、防护结构的外伸范围，这些细节能帮助规划人员判断工件上下料的操作空间，以及设备运行时的安全防护距离。

　　从安装边界的角度来看，该结构的底部支撑脚的分布位置、每个支撑脚的占地尺寸都做了明确还原，布局时可以直接根据支撑脚的位置规划地面的固定螺栓点位，同时设备后侧的电控箱轮廓也做了还原，能帮助规划人员预留电控柜的开门检修空间，以及后侧走线的桥架位置。工作台两侧的延伸结构对应了物料进出的方向，布局时可以根据这个结构匹配上下游的输送设备位置，保证物料流转路径顺畅。

　　在实际的车间规划应用中，这类简化的设备结构比高精度的全细节模型更具实用性，一方面它的文件体量更小，在整个车间的大装配场景中不会占用过多的系统资源，拖动、旋转、调整位置时的流畅度更高；另一方面它保留了所有和布局相关的关键尺寸与结构特征，不会因为过度简化导致布局决策出现偏差。对于需要做新车间产线规划、老车间工位调整的结构工程师来说，这类模型可以直接导入到车间整体布局的装配文件中，快速完成工位排布，同时可以配合人体模型模拟操作人员的作业范围，验证工位设计的人机工程合理性，也能配合物流转运设备的模型，验证物料通道的宽度是否满足转运需求。

　　结构本身的设计也兼顾了不同场景的适配性，工作台的高度参考了常规站立作业的人机工程高度，执行单元的操作位置也符合常规加工设备的操作习惯，支撑结构的内部预留了足够的空间，可以根据实际需求添加电控、润滑等辅助系统的简化结构，不需要对整体轮廓做大幅修改。设备的外轮廓没有多余的外凸结构，布局时可以更紧凑地排布相邻工位，同时不会出现实际安装时的干涉问题。
