摆线转子式润滑油泵三维结构设计

项目分类:泵 发布时间:2022-03-03 ID:567599
  • 摆线转子式润滑油泵三维结构设计
  • 摆线转子式润滑油泵三维结构设计

  在中小型内燃动力机组、工业闭式齿轮箱、小型液压站的润滑回路里,这类摆线结构的转子油泵是核心供油部件,它的核心作用是把储油腔里的润滑油加压后,通过预设的油路通道输送到各个摩擦副接触面,比如曲轴轴颈与轴瓦的配合面、齿轮啮合齿面、轴承滚动体与滚道接触面,通过持续的带压油膜形成,避免金属部件直接干磨,同时带走摩擦产生的局部热量与磨屑,整套润滑系统的供油稳定性直接决定了整套动力或传动设备的无故障运行时长。

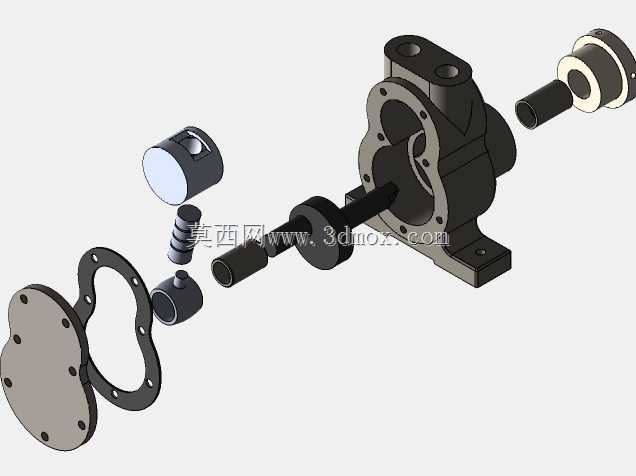

  从结构设计逻辑来看,这款油泵采用内啮合摆线转子的结构方案,相比外啮合齿轮泵,它的结构更紧凑,相同排量下的径向尺寸可以缩小近三分之一,很适合安装在设备端盖、箱体侧壁这类空间局促的位置。内转子为外齿结构,外转子为内齿结构,两者存在固定的偏心距,内转子比外转子少一个齿,运转过程中齿间的密闭容腔会周期性完成容积变化:当容腔逐步增大时形成负压,通过进油口将油液吸入,容腔转到排油侧时容积逐步缩小,将油液加压后从出油口压入供油管路,这种结构的流量脉动比普通外啮合齿轮泵小很多,供油压力更平稳,不容易在油路里产生压力冲击导致的管路振动或者密封件渗漏问题。

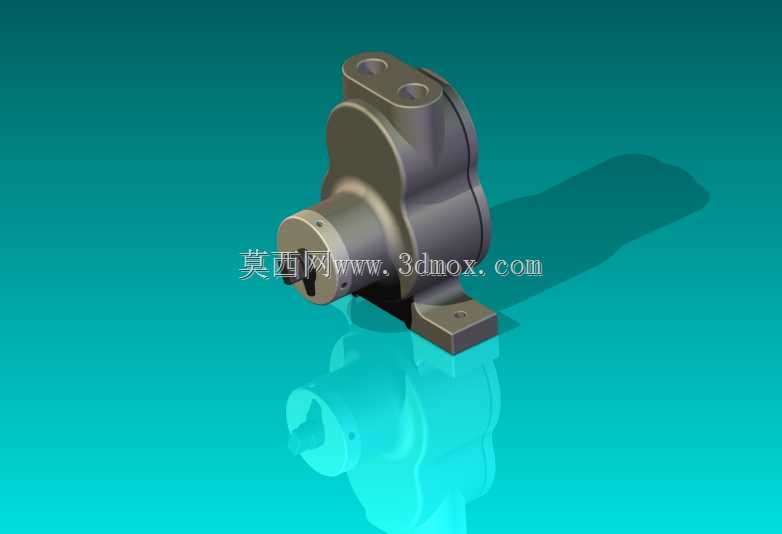

  从安装边界来看,泵体底部设置了带安装孔的凸台支座,两个安装孔的中心距经过适配常规安装面的孔位设计,安装时可以通过螺栓直接固定在箱体的加工基准面上,泵体与安装面之间需要加装耐油密封垫,避免结合面出现漏油问题。泵体上部的两个通孔为进出油道接口,接口的孔径匹配常用的低压输油管路通径,不需要额外做变径接头就能直接对接标准油管。伸出端的轴头为动力输入段,通过键连接与设备的动力输出轴(比如发动机凸轮轴端、齿轮箱的中间轴端)直连,不需要额外加装联轴器,进一步压缩了安装所需的轴向空间,轴头位置设计了密封槽,用来安装骨架油封,防止泵体内的压力油顺着轴颈间隙向外渗漏,同时阻挡外部的灰尘、杂质进入泵腔内部,刮伤转子配合面。

  在实际工况适配性上,这款油泵的额定工作压力适配低压润滑系统的需求,通常在0.3-0.6MPa的工作区间,足够克服润滑油路的沿程阻力,把油液送到最高位置的润滑点。转子与泵腔的配合间隙控制在合理范围,间隙过大会导致内泄漏增大,容积效率下降,供油压力达不到设计要求;间隙过小则会在油温升高、零件热膨胀后出现转子卡滞,甚至出现断轴、烧泵的故障。泵体的外壳采用一体化铸造成型后再做机加工,流道部分没有多余的尖角与台阶,能减少油液流动过程中的阻力损失,同时壳体的壁厚经过强度校核,能够承受工作状态下的油压脉动,不会出现壳体开裂的问题。

  在设备选型匹配时,需要重点关注油泵的排量与主机的润滑需求匹配度,排量过大会导致多余的油液通过溢流阀回流,造成功率浪费与油温异常升高;排量不足则会导致各个润滑点供油量不够,出现摩擦副早期磨损。同时要注意油泵的旋向与主机动力输出轴的旋向匹配,摆线转子泵的进出油口位置是固定对应旋向的,如果旋向装反,会出现进出油口反向,无法正常吸油,导致整套润滑系统断油,引发严重的设备烧损事故。日常维护时,只需要定期检查轴头油封的密封状态,在设备大修时拆解检查转子齿面的磨损情况,如果齿面出现明显的刮痕或者配合间隙超差,直接更换转子副即可,不需要整体更换泵体,维护成本相对较低。
