12英寸波利亚绳轮结构三维设计

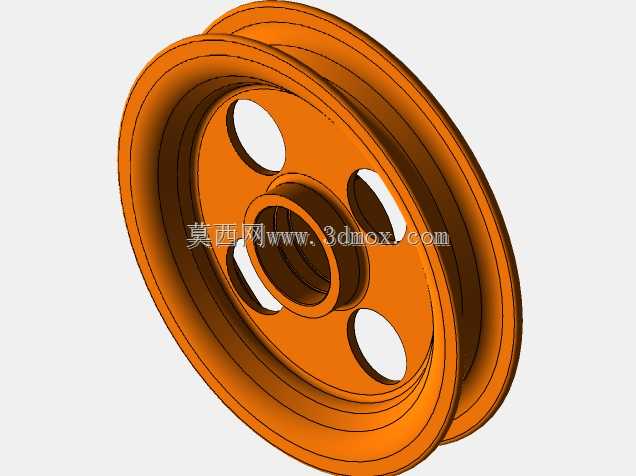

　　这类轮体结构最早应用在古典力学实验装置中，如今在轻载传动、线缆导向、实验教学设备、小型起重导向机构中都有广泛适配场景，核心作用是为柔性绳索、细钢丝绳或者尼龙传动带提供稳定的绕行支撑，改变力的传递方向，同时降低绳索传动过程中的摩擦损耗。从结构设计来看，轮体采用双轮缘的槽型结构，轮槽的圆弧曲率经过反复校核，能够匹配对应直径的绳索，避免绳索在运行过程中出现脱槽、偏磨的问题，轮缘的厚度设计兼顾了结构强度与轻量化需求，不会因为轮缘过薄导致受力变形，也不会因为壁厚过大造成整体重量冗余。轮辐部分采用了四个均匀分布的椭圆形减重孔设计，这种非圆孔的设计相比传统圆孔，在同等减重比例下能够更好地分散轮体旋转时的离心应力，

　　避免孔边应力集中导致的轮辐开裂问题，四个孔沿圆周方向等角度排布，保证轮体的动平衡性能，在中低转速运行时不会出现额外的振动载荷。中心的安装轴孔采用阶梯式结构，不同直径的轴段分别对应轴承安装位、轴向定位台阶，能够直接适配标准深沟球轴承的安装尺寸，轴孔的公差带选取基孔制过渡配合，既保证轴承内圈与轴孔的同轴度，也方便装配时的压装操作，不会出现过盈量过大导致轴承内圈变形，或者间隙过大导致跑圈的问题。在实际选型适配时，需要注意轮体的安装边界：轮体的最大外径对应12英寸的公称尺寸，轮槽的有效宽度适配直径6-8mm的柔性绳索，中心安装孔的长度需要与对应轴的悬臂长度匹配，安装时要保证轮体端面与安装基准面的垂直度误差控制在0.05mm以内，

　　避免轮体偏摆导致绳索磨损加剧。设计过程中，首先根据传动所需的绳索包角确定轮体的基准直径，再根据绳索的破断拉力计算轮体所需的最小壁厚，轮缘部分的壁厚按照绳索拉力的1.5倍安全系数进行校核，保证在突发冲击载荷下轮缘不会出现断裂。轮辐的厚度设计结合了材料的屈服强度，采用等强度梁的设计思路，从轮毂处到轮缘处的壁厚平滑过渡，减少应力集中点。轮毂部分的长度按照轴承宽度的1.2倍设计，保证轴承安装后有足够的支撑长度，避免轴承受力点过于集中导致早期磨损。在实际应用场景中，这类轮体既可以用在中小学的力学实验装置中，作为波利亚定理演示的实体教具，让学生直观理解绳索传动的力分解特性；也可以用在小型手动起重设备中作为导向轮，改变钢丝绳的牵引方向；

　　还可以适配在小型自动化设备的排线机构中，为线缆的有序排布提供导向支撑。需要注意的是，这类轮体不适合重载高速的传动场景，因为轮辐采用减重孔设计，整体的抗冲击能力相比实心轮体有一定差距，在转速超过300rpm的场景下使用时，需要额外做动平衡校正，避免运行振动影响设备整体精度。轮体的表面没有设计额外的防滑纹路，因为是依靠绳索与轮槽的圆弧面接触实现导向，并非依靠摩擦力传递扭矩，所以轮槽的表面粗糙度控制在Ra3.2即可，过高的粗糙度会加剧绳索的磨损，过低的粗糙度则会提升加工成本，没有实际工程意义。在装配环节，轮体与轴承的配合面需要涂抹少量润滑脂，避免压装时出现表面拉伤，轴承安装到位后需要加装孔用挡圈实现轴向定位，防止设备运行过程中轴承从轴孔中脱出。
