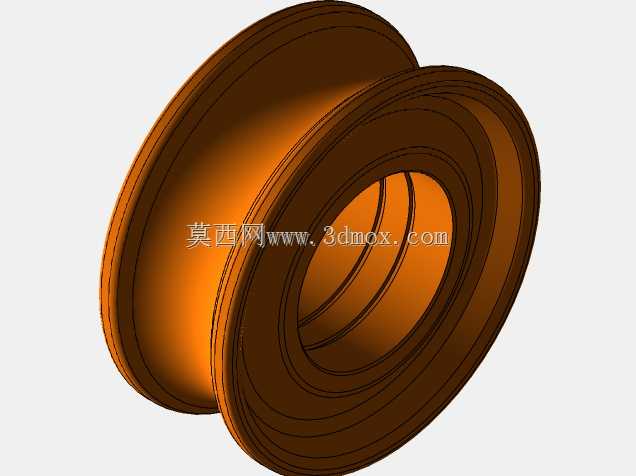

波利亚6°槽轮式传动导向轮结构设计

　　这类带双挡边的槽型轮体结构，在轻载传动、线缆导向、带式输送的张紧导向场景中应用十分广泛，日常接触到的纺织机械排线导向、小型输送线的皮带张紧轮、线缆收放设备的导轮位，都会用到同结构的轮件。从结构本身来看，双挡边的设计核心作用是限制绕附在轮槽内的柔性件轴向窜动，不管是平皮带、圆带还是细径线缆，在设备运行产生振动的工况下，没有挡边约束很容易出现脱槽故障，尤其是在往复运动的排线、收线工位，轮体的挡边高度直接决定了运行的容错率，设计时挡边的径向高出量通常取槽内柔性件直径的1/3到1/2，既不会因为挡边过高增加不必要的转动惯量，也不会因为高度不足导致脱槽。轮槽的型面采用圆弧过渡设计，没有尖锐棱角，一方面是避免柔性件在绕轮弯曲时被棱角切割损伤，

　　延长皮带、线缆的使用寿命，另一方面圆弧型面可以让柔性件和轮槽的接触更贴合，减少接触应力集中，避免长期运行后柔性件局部磨损过快。中心的通孔是安装位，设计时需要和配套的转轴、轴承做配合公差匹配，如果是作为无动力导向轮使用，中心孔通常会和轴承外圈配合，内圈穿固定轴，轮体可以绕轴自由转动，这时候轮体的端面跳动、径向跳动公差需要控制在合理范围，一般轻载场景下径向跳动不超过0.1mm就能满足使用要求，避免转动时出现周期性的张紧力波动。从建模思路来说，这类回转体零件优先采用旋转特征做主体结构，先绘制过回转轴线的截面草图，把轮槽的圆弧轮廓、挡边的斜度、中心孔的台阶、端面的倒角都在草图里约束到位，一次性旋转出主体结构，之后再做细节的倒角、圆角处理，

　　挡边和轮槽衔接的位置要做小圆角过渡，减少应力集中，避免轮体承受径向载荷时在衔接位置出现应力断裂。安装边界方面，这类轮体的轴向安装尺寸需要预留足够的间隙，轮体两个端面和安装支架之间要留0.5到1mm的窜动间隙，避免安装时支架间距过小把轮体夹死，导致转动卡滞；径向尺寸上，要考虑绕附柔性件后的最大回转半径，预留足够的安装空间，避免轮体转动时和周边的机架、其他零部件产生运动干涉。在实际选型应用中，这类轮体如果是用于传动场景，轮槽的直径需要和配套的柔性件弯曲半径匹配，比如圆带传动时，轮槽的基准直径不能小于圆带直径的20倍，否则柔性件反复弯曲的疲劳寿命会大幅缩短；如果是作为线缆导向轮使用，轮槽的表面粗糙度要控制在合理范围，

　　不能过于粗糙避免磨伤线缆外皮，也不能过于光滑导致线缆和轮面之间打滑，起不到导向作用。轮体的整体结构做了等壁厚设计，各个部位的壁厚差控制在较小范围，不管是采用机加工还是注塑、铸造成型，都能减少成型后的变形量，保证成品的形位公差符合要求，不会因为壁厚不均导致冷却收缩不均产生翘曲、椭圆等缺陷。
