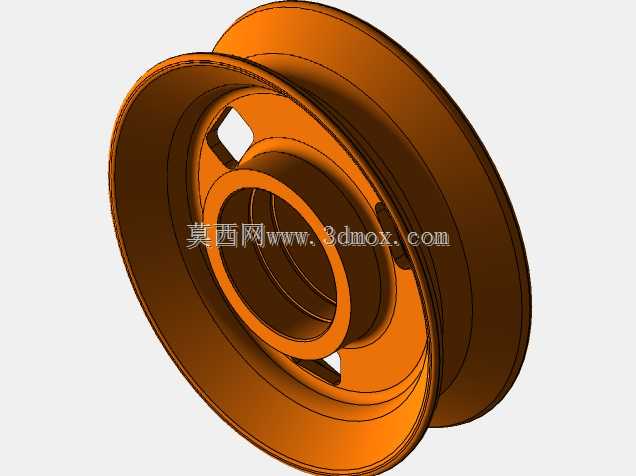

波利亚8英寸绳轮式传动导向轮结构

　　这类带V型环槽的轮体结构，常被用于起重牵引、线缆输送、小型索道导向、纺织机械排线、农机皮带张紧等场景，核心作用是通过轮槽约束柔性传动件的运行轨迹，避免绳索、三角带在传动过程中出现跑偏、脱槽、过度磨损的问题，同时可通过轮体的转动将滑动摩擦转化为滚动摩擦，大幅降低柔性件与支撑结构之间的摩擦损耗，提升整套传动机构的运行效率与使用寿命。

　　从结构设计逻辑来看，该轮体采用了单槽双辐板的结构形式，轮缘部分做了等厚度的加厚处理，轮槽的工作面做了平滑的圆弧过渡，没有尖锐的棱角，避免柔性传动件在弯折过程中出现应力集中导致的断丝、开裂问题；轮槽的深度与宽度匹配对应规格的绳索或三角带，保证传动件嵌入槽内后有足够的接触面积，不会出现打滑或卡滞的情况。轮毂部分做了阶梯孔设计，中间的通孔用于穿过安装心轴，孔壁的公差按照基孔制间隙配合选取，保证轮体在轴上可以灵活转动，不会出现卡滞；轮毂两端的凸台结构用于抵靠轴承或轴套的端面，限制轮体在轴向上的窜动，同时提升轮毂与心轴的接触长度，降低轴孔配合面的比压，减少长期运行后的磨损量。

　　连接轮缘与轮毂的辐板采用了对称布置的开孔设计，三个均匀分布的减重孔在不显著降低轮体结构强度的前提下，大幅减少了轮体的整体重量，降低转动惯量，让轮体在启停过程中更加平稳，不会出现过大的惯性冲击；同时这些开孔也可以作为安装时的工艺孔，方便操作人员使用撬棍等工具调整轮体的安装角度，或是在维护时穿过绳索临时固定轮体位置。辐板与轮缘、轮毂的连接处都做了圆角过渡，避免应力集中，在承受交变载荷时不会从连接处出现疲劳裂纹。

　　从安装边界来看，该轮体的外径适配8英寸规格的传动需求，轮缘的总宽度控制在合理范围内，安装时需要保证心轴的轴线与柔性传动件的运行方向垂直，避免轮槽出现偏磨；心轴的直径需要与轮毂内孔匹配，两端的支撑座需要预留足够的安装空间，保证轮体转动时不会与周边的机架、护罩等结构发生干涉。轮体的材质通常选用铸铁或铸钢，表面做氧化或喷漆处理，具备一定的防锈能力，可在户外或多粉尘的工况下长期使用；如果用于对重量有严格要求的场合，也可以采用铝合金压铸成型，在保证强度的同时进一步降低自重。

　　在实际选型应用时，需要根据所使用的柔性传动件的直径、额定载荷、运行线速度来校核轮体的强度，轮槽的表面粗糙度需要控制在合理范围，过于粗糙会加剧传动件的磨损，过于光滑则容易出现打滑问题；轮体装配完成后需要做静平衡测试，保证转动时的偏心量在允许范围内，避免高速运行时出现振动，影响整套设备的运行稳定性。这类轮体的结构通用性较强，只需要调整轮槽的尺寸、轮毂的孔径，就可以适配不同规格的传动需求，在各类中小型机械设备的传动系统中都有广泛的应用。
